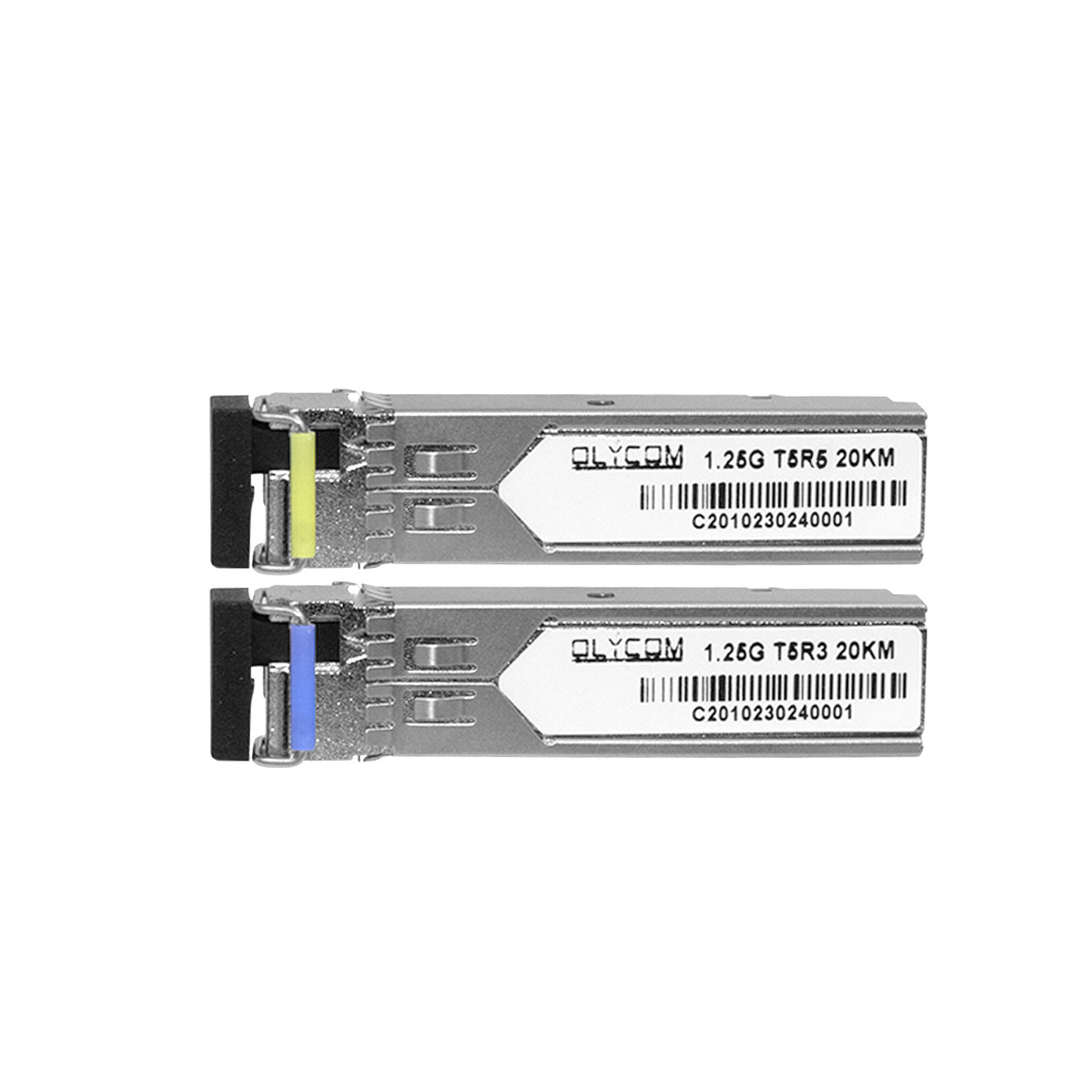

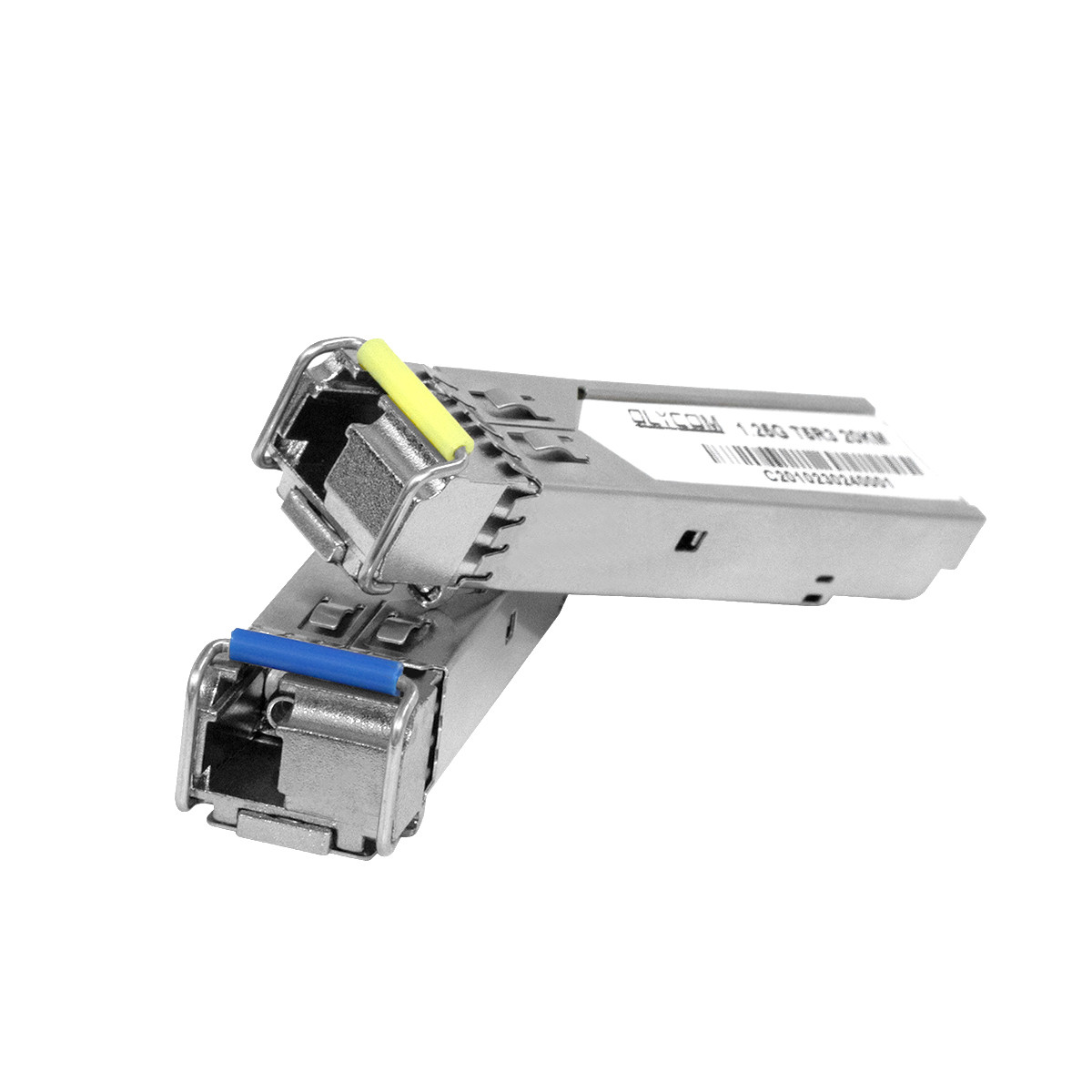

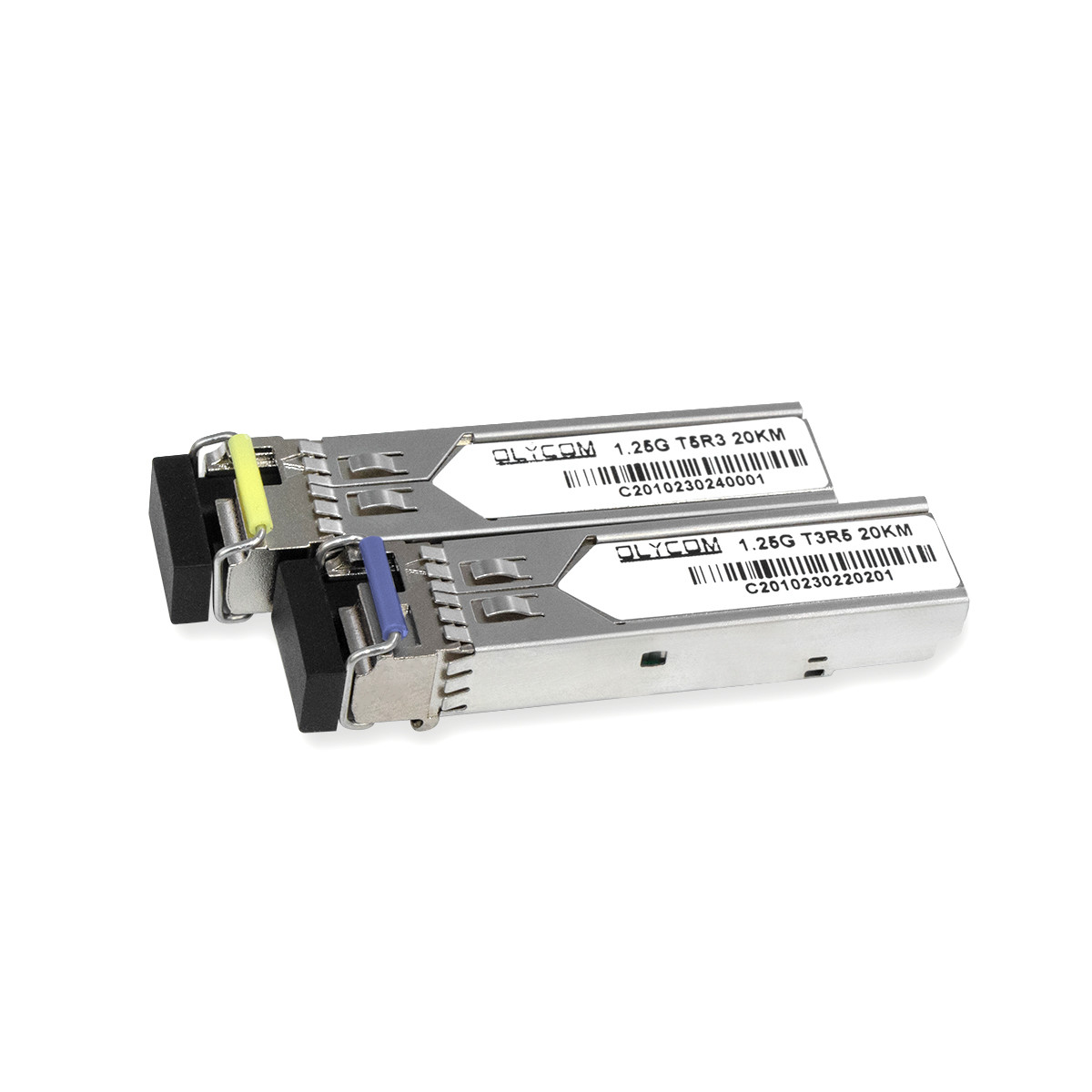

シスコ対応 20KM 1.25G SFP モジュール
特徴
紹介
適用する
1000Base-LX イーサネット
地下鉄/アクセスネットワーク
絶対最大格付け
| パラメータ | シンボル | ミン | 典型的な | マックス | ユニット |
| 貯蔵温度 | TS | -40歳 | +85 | °C | |
| 供給電圧 | VCC | -0だった5 | 4 | V | |
| 相対 の 湿度 | RH | 0 | 85 | % |
推奨された操作環境
| パラメータ | シンボル | ミン | 典型的な | マックス | ユニット | |
| ケース操作温度 | 産業用 | TC | -40歳 | 85 | °C | |
| 拡張 | - 5 | 85 | °C | |||
| 商業用 | 0 | +70 | °C | |||
| 供給電圧 | VCC | 3.135 | 3.465 | V | ||
| 供給電流 | Icc | 300 | mA | |||
| 入力電流 | 流出 | Icc+30 | mA | |||
| 最大電源 | Pmax | 1 | W | |||
電気特性
| パラメータ | シンボル | ミン | 典型的な | マックス | ユニット | 注記 |
| トランスミッターセクション: | ||||||
| 入力差阻力 | リン | 90 | 100 | 110 | W | 1 |
| 単端データ入力スイング | ヴィンPP | 250 | 1200 | mVp-p | ||
| トランスミット 障害電圧 | 血統疾患 | Vcc 13 | Vcc | V | 2 | |
| トランスミット オン ウォルテージ | VEN | 牛 | Vee+08 | V | ||
| 送信 停止 確認 時間 | デザート | 10 | 私達 | |||
| 受信部: | ||||||
| 単端データ出力スイング | ワット,PP | 300 | 800 | mv | 3 | |
| 負債の負債 | ワローフォルト | Vcc ¥0.5 | VCC_ホスト | V | 5 | |
| ローズ・ノーマル | 標準値 | 牛 | ヴィー+05 | V | 5 | |
| 電源の断断 | PSR | 100 | mVpp | 6 | ||
| パラメータ | シンボル | ミン | 典型的な | マックス | ユニット | 注記 |
| トランスミッターセクション: | ||||||
| 中央波長 | λc | 1530 | 1550 | 1570 | nm | |
| スペクトル幅 | σ | 1 | nm | |||
| サイドモード 抑制比 | SSRmin | 30 | dB | |||
| 光学出力 | パウト | -9 | -3 | dBm | 1 | |
| 絶滅率 | 緊急事態 | 9 | dB | |||
| 光学上昇/下降時間 | tr / tf | 260 | ps | 2 | ||
| 比較的強度の騒音 | RIN | -120 | dB/Hz | |||
| 総ジッター貢献 | TX Δ TJ | 0.284 | UI | 3 | ||
| 光学出力のための眼膜 | IEEE802.3 z (レーザー安全クラス1) に準拠する | |||||
| 受信部: | ||||||
| オプティカル入力波長 | λc | 1270 | 1310 | 1600 | nm | |
| 受信機の過負荷 | ポール | -3 | dBm | 4 | ||
| RX 感受性 | セン | -24歳 | dBm | 4 | ||
| RX_LOS 確認 | ロスA | -40歳 | dBm | |||
| RX_LOS 断言する | ロスD | -25歳 | dBm | |||
| RX_LOS ヒステレシス | ロス H | 0.5 | dB | |||
| 一般仕様: | ||||||
| データレート | BR | 1.25 | Gbit/s | |||
| ビットエラー率 | BER | 10〜12 | ||||
| 9/125μm SMF@1.25Gb/sでサポートされる最大リンク長 | LMAX | 20 | km | |||
| システム総予算 | LB | 14 | dB | |||
ピン割り当て
