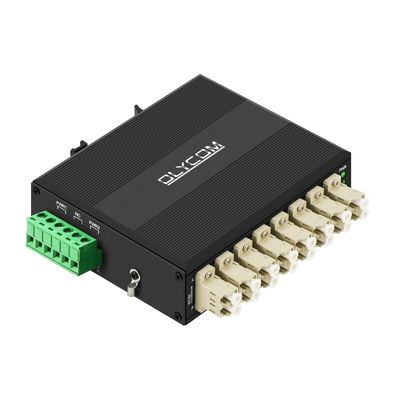

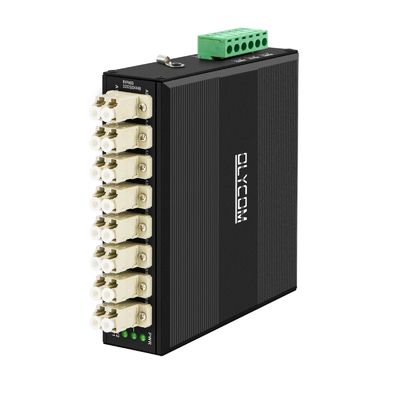

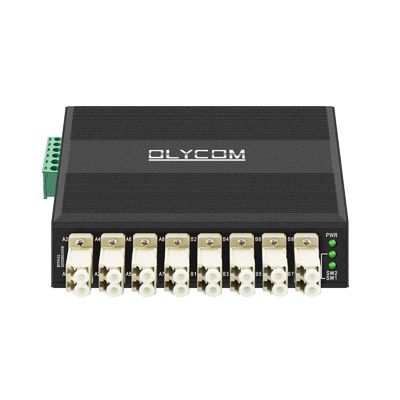

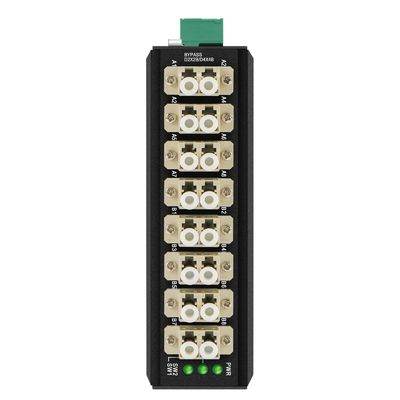

D4*4B ネットワークバイパス TAP 産業用ファイバーバイパススイッチ
ネットワークセキュリティ監視
導入についてD4*4B ネットワークバイパス TAP
OM-FBS-44-MLCは,光学ネットワークシステムにおける重要な光学ノードのための外部ファイバーバイパスユニットである.
産業用ファイバーバイパススイッチの製品特性
仕様
| 製品名 | 産業用ファイバーバイパススイッチ |
| パワーインターフェース | 標準的な産業用ターミナルブロック |
| 極性保護 | 支援 |
| 光ファイバーインターフェース | LC |
| 波長範囲 | 850±40/1300±40nm; 1260~1650nm |
| 試験波長 | 850/1300nm; 1310/1550nm |
| 損失を挿入する | タイプ:0.6 dB 最大:1.0 dB タイプ:0.6dB 最大1.0 dB |
| 返済損失 | MM≥30 dB SM≥50 dB |
| チャネルクロスストック | MM≥35 dB SM≥55 dB |
| 偏振損失 | ≤0.05 dB |
| 波長損失 | ≤0.05 dB |
| 温度減少 | ≤0.05 dB |
| 繰り返し可能性 | ≤0.05 dB |
| 稼働電圧 | DC9V-52V |
| 使用寿命 | ≥100000000回 |
| 切り替える時間 | ≤10 ms |
| トランスミッション・オプティカル・パワー | ≤500mW |
ファイバーバイパススイッチの応用図
ファイバーバイパススイッチとは?
バイパスユニットまたはモジュールは,突然電源が切れたとき,通常ネットワークシステムを保護するために使用されます.
線形ネットワークシステム (下図のように) では,データ/SFP/電力が正常である場合,送信は良好である.
電源が切れたらどうでしょう (電源突発,衝突,人為的な損傷...)
ネットワークシステム全体が崩壊する
別の状況では,スイッチ2 (中央の1つ) の領域で電源の修理/保守が必要で,例えば12時間,システム全体が停止します.
バイパスモジュール/スイッチは システム全体に 保護メカニズムを設置するようなものです
バイパススイッチは 1 つまたは複数のスイッチが同時に故障した場合,システム全体を保護するのに役立ちます.
梱包リスト
実際の写真
よくある質問
A: 接続されたデバイスが電源を失ったり故障したりすると ファイバーバイパスが自動的に光信号をリダイレクトし ネットワークの連続性を維持し サービス中断を軽減します
A: 低挿入損失は,送信中に信号衰弱を最小限に抑え,長距離または高密度ファイバー展開で安定した通信品質を維持するのに役立ちます.
A: はい.このモジュールは複数の光波長をサポートし,安定した低負荷送信を提供し,通信インフラストラクチャ,データセンター,企業ファイバーネットワークに適しています.
A: 保守や予期せぬデバイス故障の際に,バイパスは,切断された機器をバイパスすることで,光学リンクをアクティブに保ち,ネットワークのダウンタイムとサービス中断を減らすのに役立ちます.
A:そうです. -20°Cから70°Cの動作温度範囲で,モジュールは産業環境や屋外での安定した性能のために設計されています.
A:そうです. 850nm,1300nm,1310nm,1550nmを含む一般的な通信波長をサポートし,異なる光学ネットワークアーキテクチャに統合を容易にする.
