Olycom 6ポートファストイーサネットSFPファイバーPoEスイッチ
産業用ネットワークスイッチの主な特徴
IP監視、風力、電力、地下鉄PIS、組立自動化、電力SCADA、下水処理、冶金、インテリジェント交通、鉄道輸送、軍事およびその他の業界に最適なソリューションです
ファイバーオプティックスイッチの仕様
| 製品名 | 10/100Mbps産業用PoEファイバー スイッチ(2F+4TP) |
| 型番 | IM-FP244FE |
| ポート |
2x100M SFPファイバー SM：1310nm/1550nm、20Km; 1490nm/1550nm、40～120Km MM：1310nm、2Km; 850nm、500メートル 4x10/100/1000M UTP RJ45（MDI/MDIX自動感知をサポート） 1x6ピン電源端子台 |
| プロトコル |
IEEE 802.3（10Base-T） IEEE 802.3u（100Base-TX） IEEE 802.3af 15.4W（PoE） IEEE 802.3at 30W（PoE+） |
| スイッチング機能 |
伝送モード：ストアアンドフォワード 転送遅延：<10us システム帯域幅：1.2Gbps（トラフィックジャムなし） MAC：4K パケットバッファサイズ：1.75Mb |
| ネットワークメディア |
10BASE-T：CAT3、CAT4、CAT5非シールドツイストペア（≦100m） 100BASE-TX：CAT5以上シールドツイストペア（≦100m） |
| LED |
電源、ファイバー、ネットワーク、PoE PWR：電源
ファイバー：FX1、FX2 オン：伝送は正常です オフ：伝送は正常ではありません（光モジュールの故障または切断）
銅オレンジ：PoEインジケーター オン：PoEが動作しています オフ：PoEが動作していないか、これはNon-PoEデバイスです
銅グリーン：速度インジケーター オン：伝送速度は1000Mbpsです 点滅：伝送中 オフ：切断または動作速度は10/100Mbpsです |
| 消費電力 | PoEなしのフルロード≦5W |
| 電源 |
PoE電源入力電圧：48V（最大52V） シングルPoE電源出力電力：30W（ポート1〜4） PoE出力電圧：48V 逆接続：サポート |
| PoE配線 | 1/2（V+）、3/6（V-） |
| 環境 |
動作温度：-40℃～75℃ 保管温度：-40℃～85℃ 動作湿度：10％～90％、結露しないこと 保管湿度：10％～95％、結露しないこと |
| 業界標準 |
ESD：IEC61000-4-2、±15KV空気、±6KV接触 EFT：IEC61000-4-4、一般±6KV サージ：IEC61000-4-5、差動±2KV、コモン±6KV |
| 認証 |
CE-EMC：EN 55032：2015+AC：2016+A1：2020+A11：2020 EN 55035：2017+A11：2020/EN IEC 61000-3-2：2019/A1：2021 EN 61000-3-3：2013/A2：2021/AC：2022 CE-LVD：EN IEC 62368-1：2020+A11：2020 FCC：47 CFR FCC Part 15 Subpart B（Class B）ANSI C63.4：2014 |
| 機械的情報 |
シェル：コルゲートメタルシェル、IP40グレードレベル 寸法：114*93*35mm 取り付け方法：DINレール/壁面取り付け 重量：0.35Kg/0.45Kg（正味/総重量） |
| 保証 | 3年間、生涯テクニカルサポート |
梱包情報
備考
付属品（DINレールブラケット、光モジュール、電源、パッチコード、ネットワークケーブルなど）は梱包箱に含まれていません。ご自身でご用意いただくか、弊社から一式ご購入ください
配送箱の情報
製品サイズ：11.4*9.3*3.5cm
内箱サイズ：23*16.5*5.8cm
製品重量：0.35Kg
梱包重量：0.45Kg
マスターボックスサイズ：67*33*47cm
梱包数量：40個
梱包重量：20Kg
| 産業用光モジュール | |
| OSPL1E06D-85 | 100BASE-FX（850nm） |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U（TX 1310 RX1550） |
| OSBL1E20D-53 | 100BASE-BX-D（TX 1550 RX1310） |
| 産業用DIN電源 | |
| IM-DAC220/DC12V1.67A | AC220V～DC12V1.67A、-30℃～70℃ |
| IM-DAC220/DC24V1A | AC220V～DC24V1A、-30℃～70℃ |

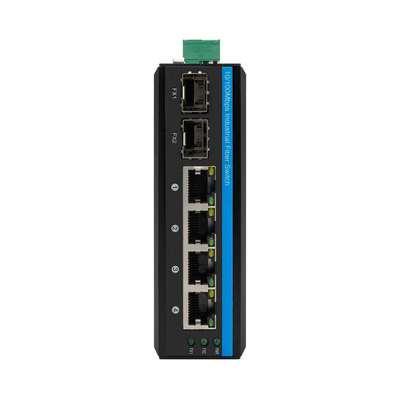

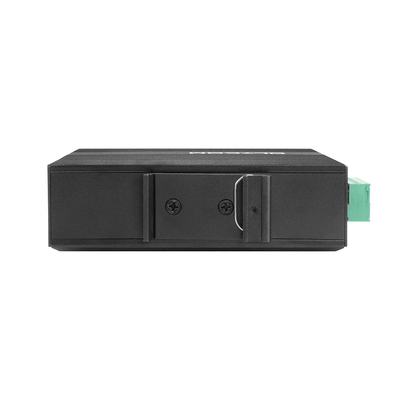

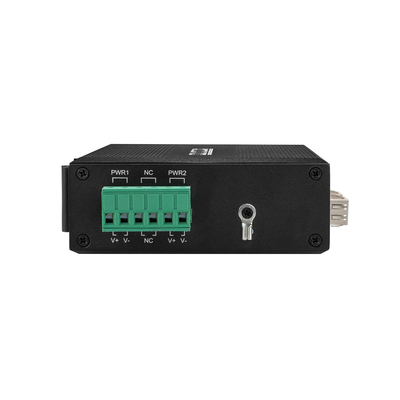

Olycomイーサネットスイッチの写真
