DC24V 1x2 2x2 4x4 MM 光ファイババイパススイッチ

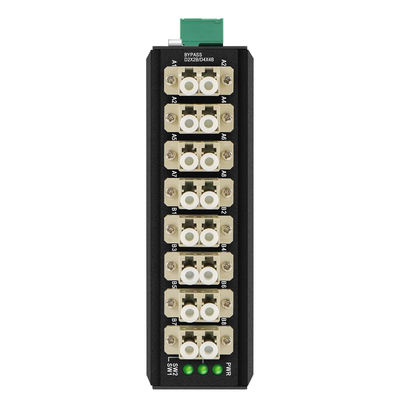

8チャンネルバイパススイッチの導入
OM-FBS-44-MLC は、光ネットワーク システムの重要な光ノード用の外部ファイバ バイパス ユニットです。
光ファイババイパスの製品特長
光バイパスユニット仕様
| 製品名 | 光ファイバーバイパススイッチ |
| 電源インターフェース | 標準的な産業用端子台。 |
| 極性保護 | サポート |
| 光ファイバーインターフェース | LC |
| 波長範囲 | 850±40/1300±40nm; 1260~1650nm |
| 試験波長 | 850/1300nm; 1310/1550nm |
| インサートロス | 標準:0.6 dB 最大:1.0 dB標準:0.6dB 最大:1.0dB |
| リターンロス | MM≧30dB SM≧50dB |
| チャンネルクロストーク | MM≧35dB SM≧55dB |
| 分極損失 | ≤0.05dB |
| 波長損失 | ≤0.05dB |
| 温度損失 | ≤0.05dB |
| 再現性 | ≤0.05dB |
| 動作電圧 | DC9V-52V |
| 寿命 | ≧100000000回 |
| 切り替え時間 | ≤10ミリ秒 |
| 送信光パワー | ≤500メガワット |
ファイバーバイパススイッチの応用図
バイパススイッチとは何ですか？
バイパスユニットまたはモジュールは通常、電源が突然切れたときにネットワークシステムを保護する（接続されているデバイスをバイパスする）ために使用されます。
線形ネットワーク システム (下の図のような) では、データ/SFP/電力が正常であれば、送信は問題ありません。
電源がオフになった場合はどうなりますか (電力サージ、衝撃、人為的損傷など)
ネットワーク システム全体が停止します。
もう 1 つの状況は、スイッチ 2 (中央) エリアで電源のオーバーホール/メンテナンスが必要で、たとえば 12 時間、システム全体が停止する必要がある場合です。
バイパス モジュール/スイッチを使用すると、システム全体に保護メカニズムを導入するようなものになります。
バイパス スイッチは、1 つまたは複数のスイッチに同時に障害が発生した場合にシステム全体を保護するのに役立ちます。
包装内容明細書
品質管理の概要
ネットワーキングおよび光通信製品の信頼性は、個別のテスト手順ではなく、適切に構造化された品質システムに依存します。
OLYCOM では、コンポーネントの調達から最終納品まで、製品ライフサイクル全体にわたって品質管理を実施し、実際の導入環境で一貫したパフォーマンスを保証します。
光学モジュール、電子部品、機械構造など、すべての材料は製造前に検証されます。製造中は、自動検査システムを使用して組み立ての精度を維持し、ばらつきを低減します。
各製品は、データ送信パフォーマンス、機能の動作、および該当する場合の電力供給を対象とした機能検証を受けます。光学システムの場合、波長精度、信号品質、伝送安定性などのパラメータが慎重に評価されます。
長期的な信頼性を確保するために、デバイスは温度変化、湿度への曝露、機械的ストレスなどの極端な条件下でテストされます。さらに、潜在的な初期障害を特定するために、延長された実行時間テストが実施されます。
すべてのユニットは出荷前に最終検査の対象となり、文書化されたテスト記録とコンプライアンスデータによって完全なトレーサビリティがサポートされます。
標準化されたプロセスと継続的な改善を組み合わせることで、OLYCOM は安定性と耐久性に優れた現場対応のネットワーキング ソリューションを保証します。
