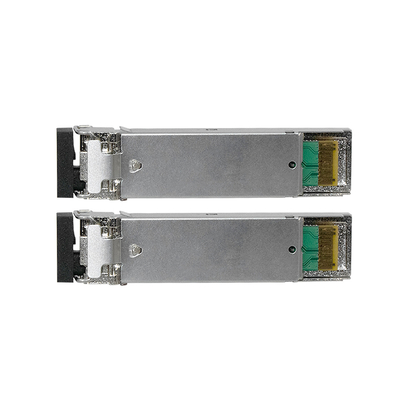

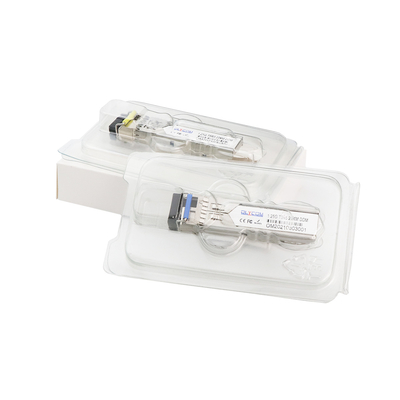

オリコン 1.25G SFP モジュール 20km
SFPファイバートランシーバーの導入
20KM WDM モジュールの特徴
光ファイバートランシーバーの光学パラメータ
| パラメータ | シンボル | ミン | 典型的な | マックス | ユニット | 注記 |
| トランスミッターセクション: | ||||||
| 中央波長 | λc | 1270 | 1310 | 1600 | nm | |
| スペクトル幅 (RMS) | σRMS | 4 | nm | |||
| 光学出力 | パウト | -9 | -3 | dBm | 1 | |
| 絶滅率 | 緊急事態 | 9 | dB | |||
| 光学上昇/下降時間 | tr / tf | 260 | ps | 2 | ||
| 比較的強度の騒音 | RIN | -120 | dB/Hz | |||
| 総ジッター貢献 | TX Δ TJ | 0.284 | UI | 3 | ||
| 光学出力のための眼膜 | IEEE802.3 z (レーザー安全クラス1) に準拠する | |||||
| 受信部: | ||||||
| オプティカル入力波長 | λc | 1530 | 1550 | 1570 | nm | |
| 受信機の過負荷 | ポール | -3 | dBm | 4 | ||
| RX 感受性 | セン | -24歳 | dBm | 4 | ||
| RX_LOS 確認 | ロスA | -40歳 | dBm | |||
| RX_LOS 断言する | ロスD | -25歳 | dBm | |||
| RX_LOS ヒステレシス | ロス H | 0.5 | dB | |||
| 一般仕様: | ||||||
| データレート | BR | 1.25 | Gbit/s | |||
| ビットエラー率 | BER | 10〜12 | ||||
| 9/125μm SMF@1.25Gb/sでサポートされる最大リンク長 | LMAX | 20 | km | |||
| システム総予算 | LB | 14 | dB | |||
ギガビット光学モジュールの応用
1000Base-LX イーサネット
地下鉄/アクセスネットワーク
シェンzhen OLYCOM Technology Co., Ltd.は2005年に設立され,光ファイバー通信機器の研究開発,生産,販売を専門とする国家高技術企業である.
主な製品は,産業用ファイバースイッチ,産業用PoEスイッチ,産業用マネージドスイッチ,WDM/OTN伝送シリーズ,光ケーブル検出シリーズ,ファイバーメディアコンバーター,光ファイバーのスイッチビデオ・オプティカルコンバーターなどです. OLYCOMは強力なR&Dとサービス能力を有しているため,OEM/ODMサービスも利用できます.
