アナログビデオドライコンタクト イーサネット ファイバー拡張子によるデータオーディオ
紹介
モデル名: OM610-4V2D4A4K1EWT/R,あなたのモデル名を書くことは問題ありません
オプティカルリンクの損失が低く,最大30dB
スタンドアロンと193Uラックシステムで利用可能
EMI,RFI,グラウンドループなし
頑丈な金属ケース
基本機能: ビデオデータ ドライコンタクト イーサネット ファイバーコンバーター上のオーディオ
カテゴリー: ビデオ光学変換器
応用:CCTV監視,政府,軍,医療環境プロジェクト
仕様
| オプティカル | |
| 波長 | 1310nm/1550nm |
| 出力 | -8~3dBm |
| オプティックファイバー |
シングルモード (9/125um) 20kmから80km マルチモード (50/125um) 1Km (62.5/125um) 500m |
| 敏感 な 気持ち を 抱く | -30dBm |
| インターフェース | ST |
| ビデオ | |
| 帯域幅 | 8 MHz |
| 互換性のあるシステム | NTSC/PAL/SECAM |
| 阻力/電圧 | BNC 75Ω (不均衡) / 2.0Vp-p |
| 差異的な利益 | < ± 1% |
| 差分相 | < ± 1 |
| S/N比 | >60dB (重み) (8ビット) |
| インターフェース | BNC |
| データ | |
| データプロトコル | RS232,RS422,RS485,マンチェスター,BIPHASEデータ |
| 帯域幅 | 0~300kbps |
| 誤差率 | 10から9 |
| インターフェース | フェニックス・ターミナル |
| 音声 | |
| 阻力/電圧 | 600ohm (不均衡) /2.0Vp-p |
| 周波数応答 | 10~20kHz |
| 全和音歪み | <0.05% |
| 差分相 | < ± 1 |
| S/N比 | >95dB (重み) |
| インターフェース | フェニックス・ターミナル |
| 抽出率 | 48k Hz |
| 決議 | 16ビット |
| 連絡先を閉じる | |
| 信号入力 | アラーム,バイナリー入力,サポート TTL,RS-232/422/485 または受動式スイッチボタン |
| シグナル出力 | 任意のアラーム,バイナリー出力,サポートTTL,RS-232/422/485またはリレー出力 |
| インターフェース | フェニックス・ターミナル |
| イーサネット | |
| 作業モード | フルデュプレックス/ハーフデュプレックス,自動感知 |
| ネットワーク速度 | 10/100Mbps,自動センサー |
| インターフェース | RJ45 |
| 電気,環境,機械 | |
| 稼働電圧 |
スタンドアロン:220VACから5V/12VDC ラック:二重 220V/-48V AC カード:シャシーで動かす |
| 動作温度 | -35°C+75°C |
| 貯蔵温度 | -45°C+85°C |
| 湿度 | 0~95% 凝縮しない |
| 寸法 と 重さ |
スタンドアロンとカード:異なる構成に依存する シャーシ: 19 ′′3U |
適用する
注文オプション
| OM610-1V↑1D↓1P1E WT/R | 1chビデオTx + 1chRS485データRx + 1ch10/100Mイーサネット + 1電話 |
| OM610-1V↑2D↓2A↑1E WT/R | 1chビデオTx + 2chRS485データRx + 2chオーディオTx + 1ch10/100Mイーサネット |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch ビデオ Tx + 2ch RS485 データ Rx + 2ch オーディオ Tx + 1ch コンタクト 終了 Tx |
| OM610-2P1EWT/R | 2ch 電話 + 1ch 10/100M イーサネット |
| OM610-2V↑1D↓1P1E WT/R | 2ch ビデオ Tx + 1ch RS485 データ Rx + 1ch 10/100M イーサネット + 1 電話 |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch ビデオ Tx + 2ch RS485 データ Rx + 2ch オーディオ Tx + 1ch 10/100M イーサネット |
詳細の構成/カスタマイズ/OEM/ODMのために私たちと連絡してください
認証

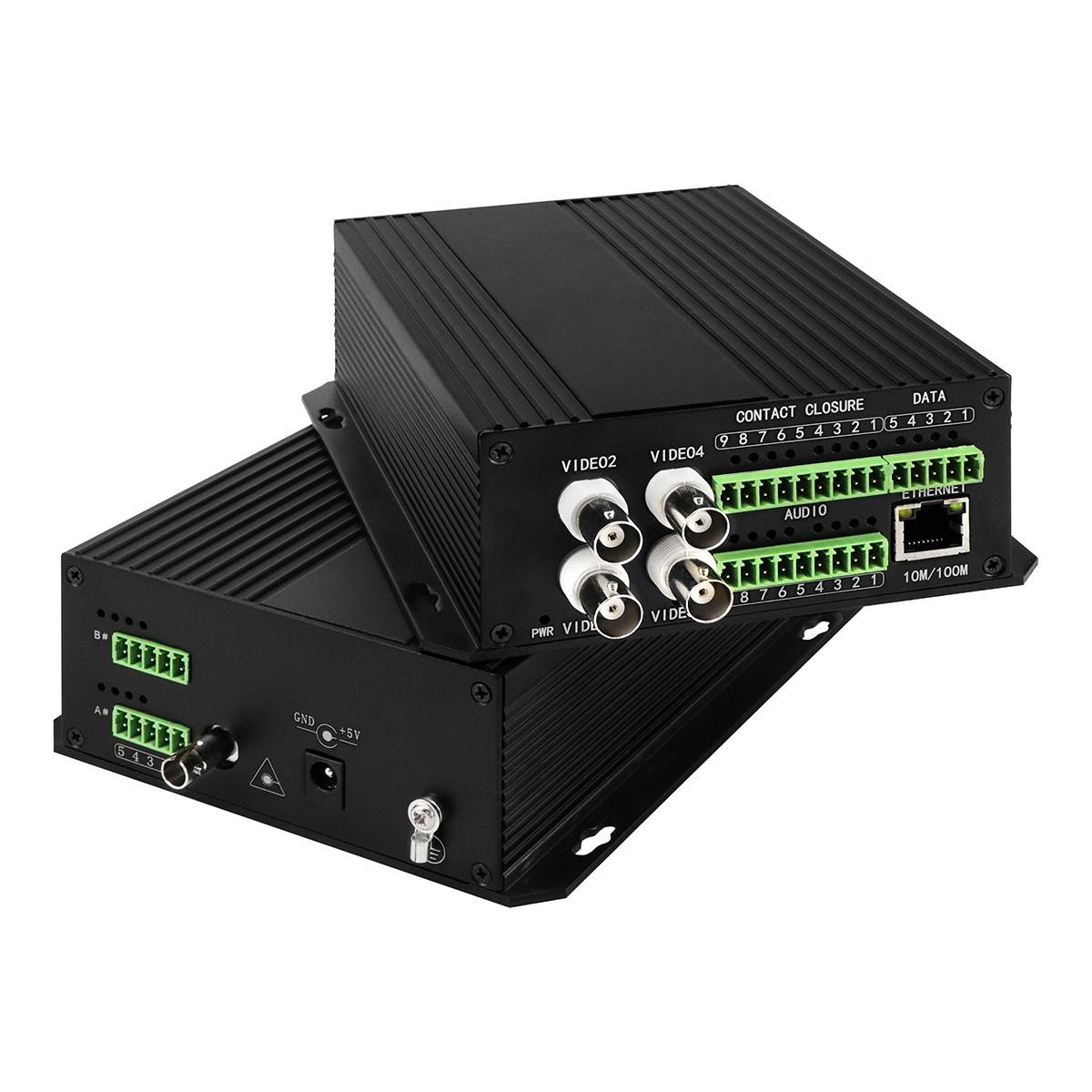

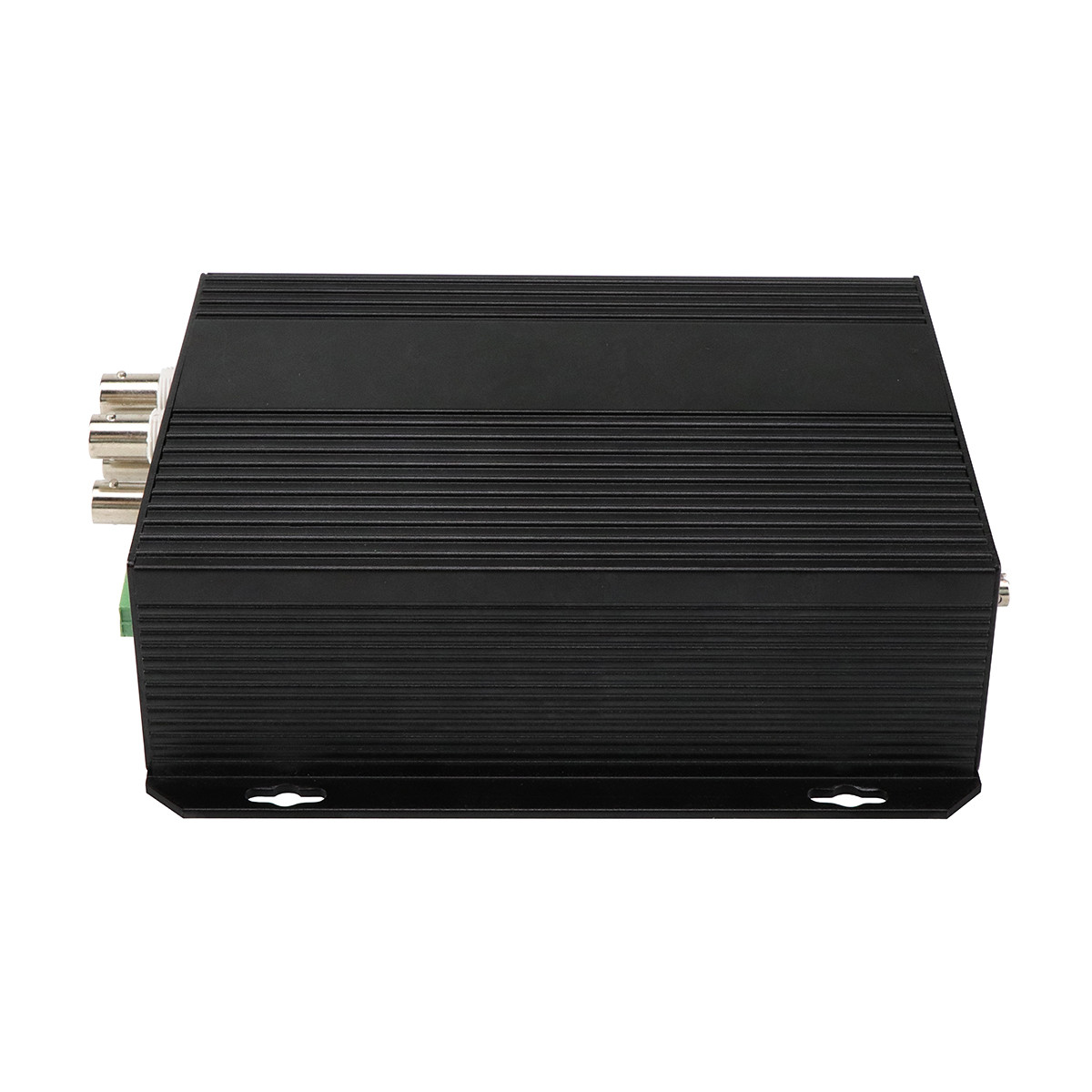

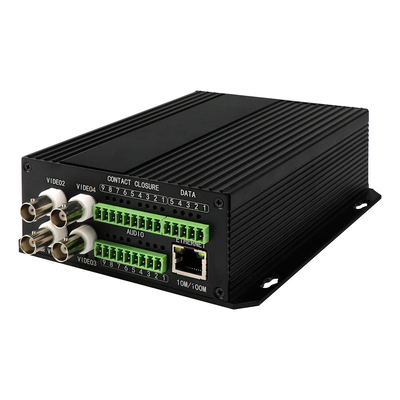

製品画像
