CCTV BNCアナログビデオ双方向データオーディオ光ファイバーコンバーター
はじめに
モデル名: OM610-2V2D2AWT/R、モデル名を記載していただいても構いません
基本機能: ビデオデータオーディオを光ファイバーで延長
カテゴリ: ビデオ光コンバーター
アプリケーション: CCTV監視、政府、医療環境プロジェクト
堅牢なメタルケース
EMI、RFI、グラウンドループなし
スタンドアロンおよび19インチ3Uラックシステムで利用可能
低い光リンク損失 – 最大30dB
ホットプラグアンドプレイ、スイッチング電源付き
仕様
| 光学 | |
| 波長 | 1310nm/1550nm |
| 出力パワー | -8~3dBm |
| 光ファイバー |
シングルモード (9/125um) 20Km～80Km マルチモード (50/125um) 1Km, ( 62.5/125um) 500m |
| 受信感度 | -30dBm |
| インターフェース | ST |
| ビデオ | |
| 帯域幅 | 8MHz |
| 互換システム | NTSC/PAL/SECAM |
| インピーダンス/電圧 | BNC 75Ω (アンバランス) / 2.0Vp-p |
| 差動ゲイン | < ±1% |
| 差動位相 | < ±1 |
| S/N比 | >60dB(重み付け)(8ビット) |
| インターフェース | BNC |
| データ | |
| データプロトコル | RS232, RS422, RS485, マンチェスター, BIPHASEデータ |
| 帯域幅 | 0～300kbps |
| エラーレート | 10-9 |
| インターフェース | フェニックス端子 |
| オーディオ | |
| インピーダンス / 電圧 | 600オーム(アンバランス) / 2.0Vp-p |
| 周波数応答 | 10～20kHz |
| 全高調波歪み | <0.05% |
| 差動位相 | < ±1 |
| S/N比 | >95dB(重み付け) |
| インターフェース | フェニックス端子 |
| サンプルレート | 48k Hz |
| 解像度 | 16ビット |
| シャーシとカード | |
| シャーシスロット数 | 18スロット |
| 互換性(カード) | 1～4chカード(18枚); 8chカード(9枚) |
| 柔軟性 | 異なる構成の混在設置をサポート |
| カード |
4ch PCB(153x100x10mm)または8ch PCBサイズ(153x100x25mm) より大きなサイズが必要な構成はこのシステムでは使用できません |
| 電気・環境・機械 | |
| 動作電圧 |
スタンドアロン: 220VAC～5V/12VDC, ラック: デュアル220V/-48V AC カード: シャーシから給電 |
| 動作温度 | -35℃～+75℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 0～95% 結露なきこと |
| 寸法と重量 | スタンドアロンとカード: 構成によって異なる, シャーシ: 19インチ3U |
アプリケーション
OM610-4EWT/R
| 4ch 10/100M Ethernet | OM610-4P2D↓WT/R |
| 4ch電話+ 2ch RS485データ受信 | OM610-4V↑1D↓4E WT/R |
| 4chビデオ送信 + 1ch RS485データ受信 + 4ch 10/100M Ethernet | OM610-4V↑1D↓4PWT/R |
| 4chビデオ送信 + 1ch RS485データ受信 + 4ch電話 | OM610-4V↑12D↓WT/R |
| 4chビデオ送信 + 12ch RS485データ受信 | OM610-2D↓8PWT/R |
| 2ch RS485データ受信 + 8ch電話 | OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R |
| 1ch双方向ビデオ + 1ch双方向RS485データ + 1ch双方向オーディオ + 1ch双方向接点閉鎖 | OM610-2D↑↓4A↑↓1E WT/R |
| 4ch双方向オーディオ + 2ch双方向RS485データ + 1ch 10/100M Ethernet | OM610-1V↑1D↑↓3A↑2K↑↓WT/R |
| 1chビデオ送信 + 2ch双方向RS485データ + 3chオーディオ送信 + 1ch双方向接点閉鎖 | OM610-4V↑2D↓2A↑1E 1P2K↑WT/R |

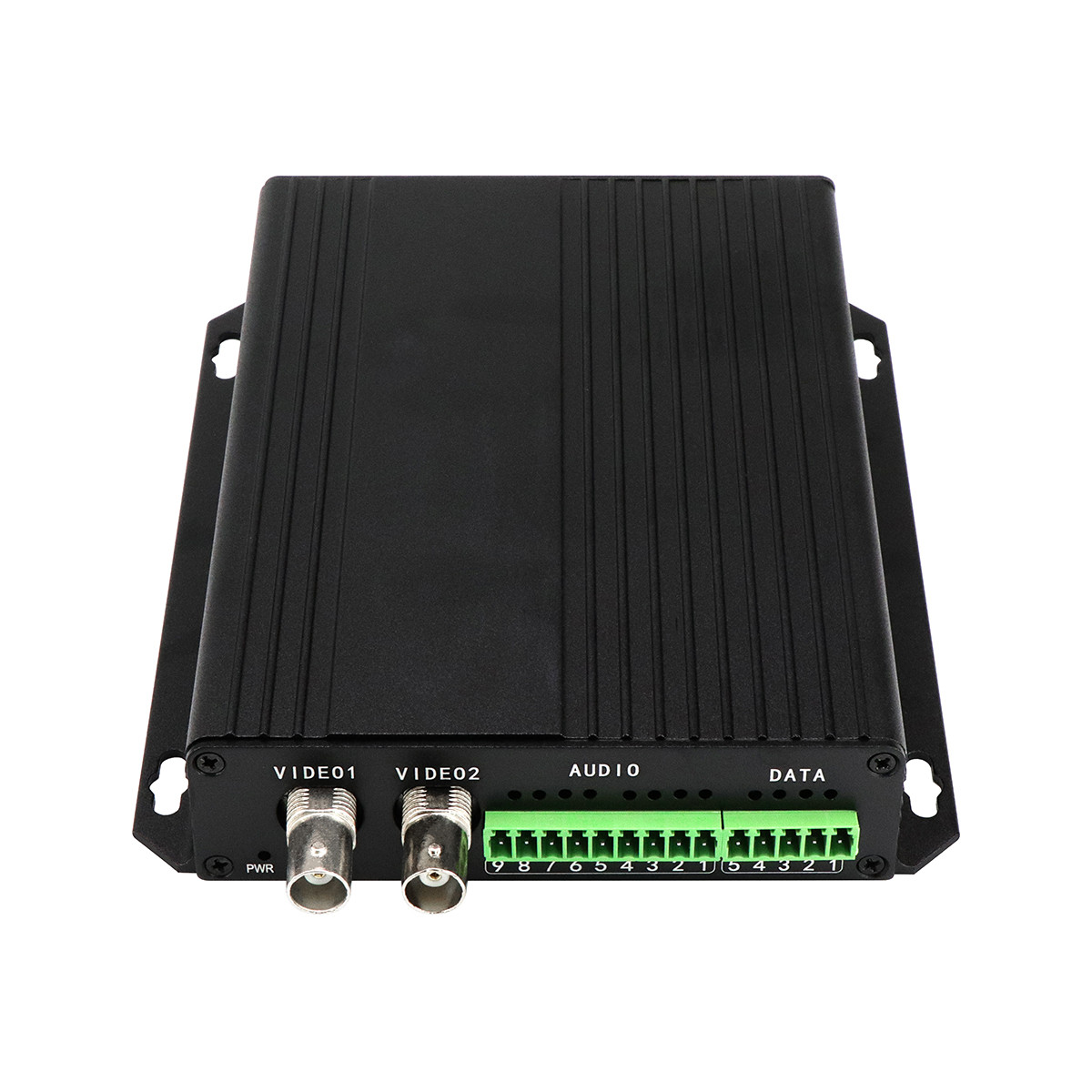

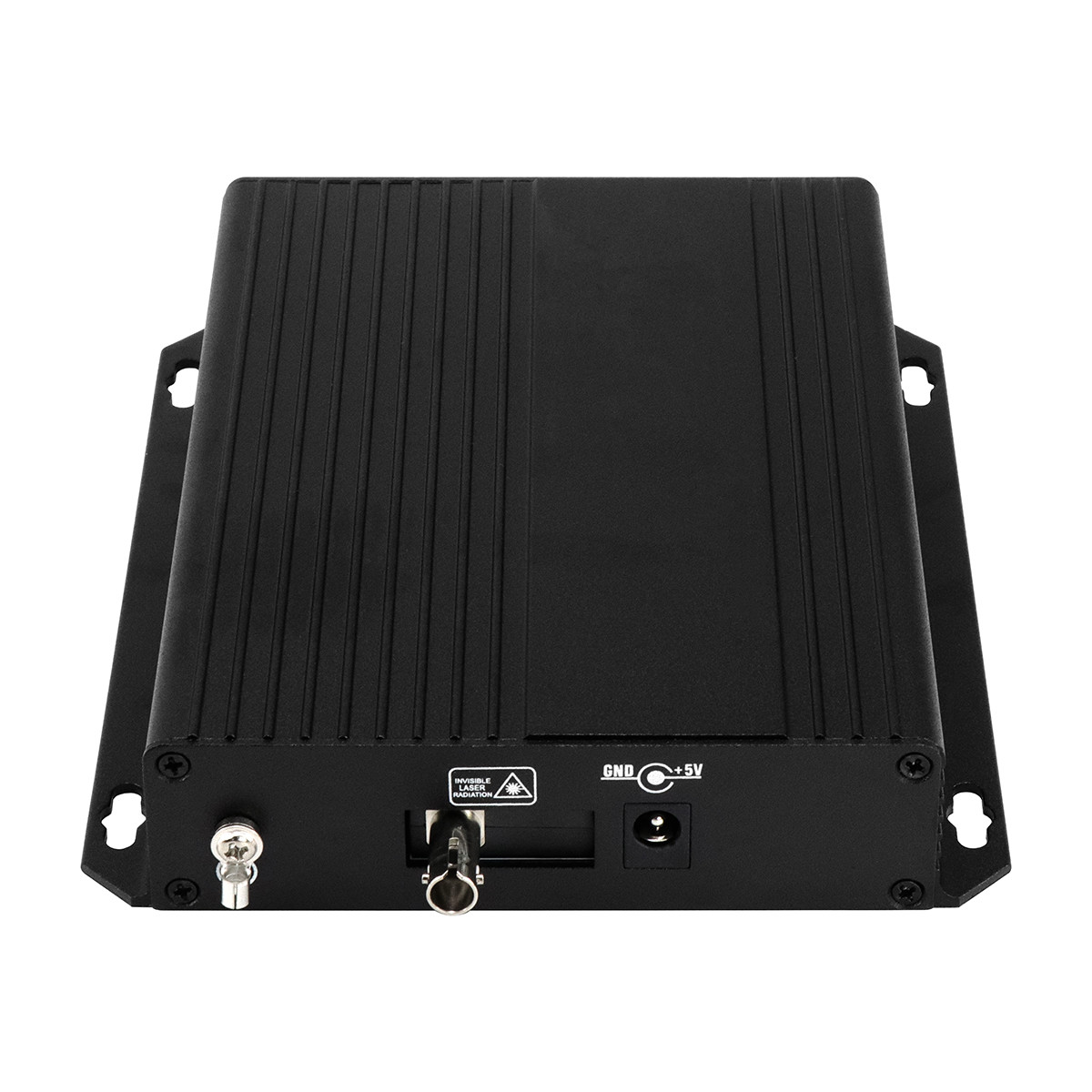

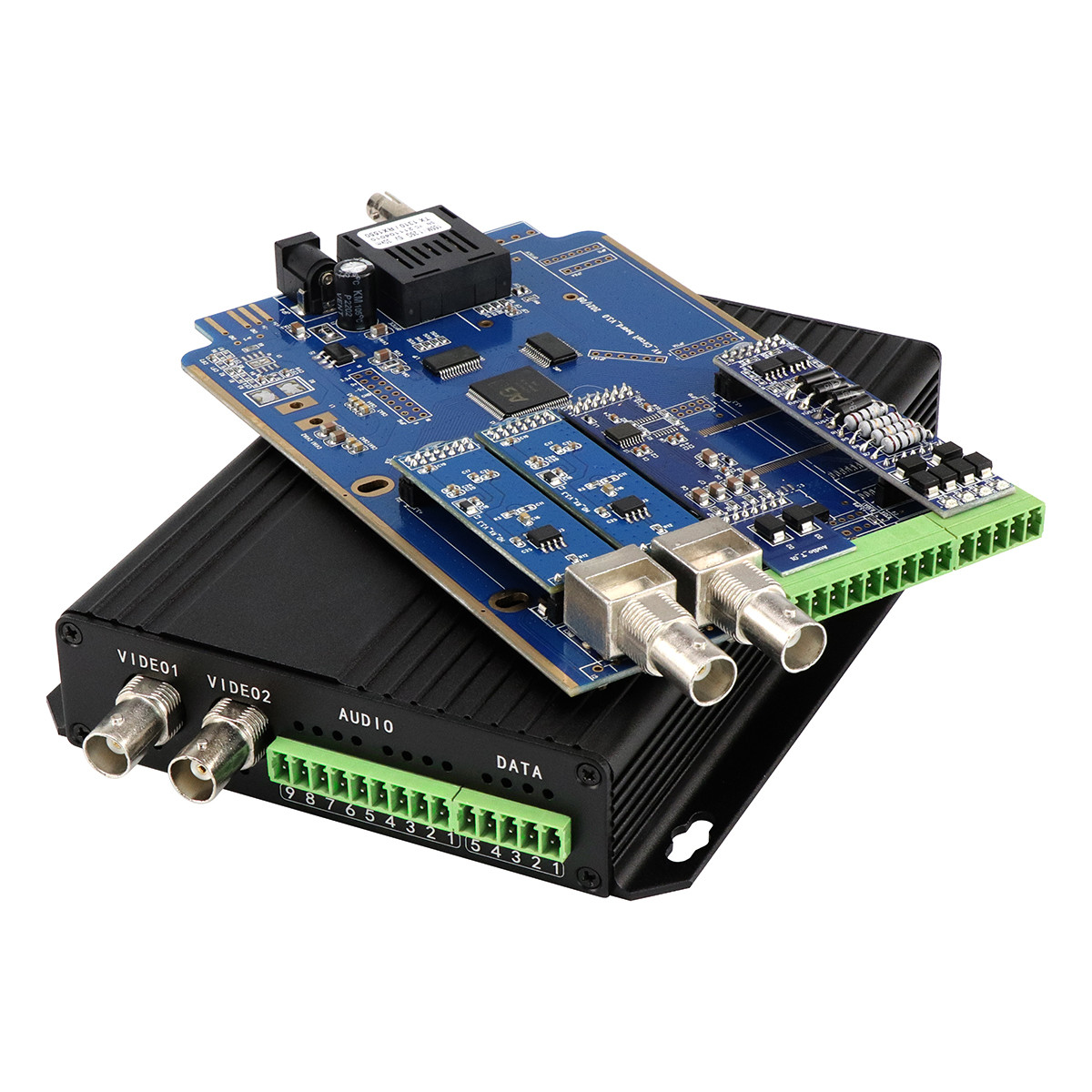

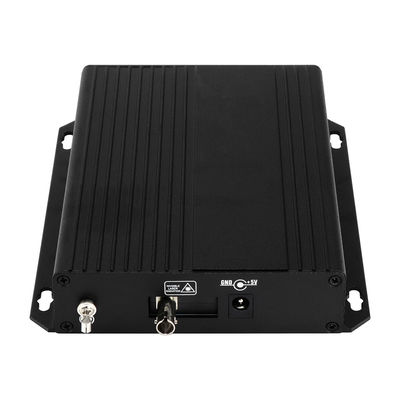

| 4chビデオ送信 + 2ch RS485データ受信 + 2chオーディオ送信 + 1ch 10/100M Ethernet + 1ch電話 + 2ch接点閉鎖送信 | 実際の画像 |
梱包箱
よくある質問
1. OEMおよびODMをサポートしていますか？
はい、OEMおよびODMサービスの提供は、当社の主要な競争力の1つです。
カスタマイズされた製造ソリューションに関する豊富な経験があります。
この分野における当社の能力に関する詳細については、次のリンクで入手可能な情報をご参照ください。
https://www.industrialnetworkswitch.com/factory.html
2. どのようなインコタームズをサポートしていますか？
工場直販サプライヤーとして、当社の主な取引条件はEXWであり、これは当社の事業構造を反映しています。
大量注文の場合は、取引の特定の要件に応じてFOBまたはCIF条件を手配できます。
最も適切な取り決めを見つけるために、ご希望の条件について当社のチームにご相談ください。
3. 展示会に参加しますか？
はい、主要な国際貿易展示会に積極的に参加しています。
IFSEC UK、MIPS RUSSIA、Security ESSEN GERMANY、ISC West USAなどの著名なイベントに定期的に参加しています。
また、Mitec Malaysia、Secon Korea、Intersec Saudi Arabiaなどの地域ショーにも時々出展しています。
プロモーションおよびアーカイブ目的で、各展示会を詳細な写真で徹底的に記録しており、リクエストに応じて共有できます。
4. 工場を訪問できますか？
はい、工場訪問は歓迎いたします。
毎年、多くの大切なお客様が当社の施設を訪れ、新製品開発を確認し、ビジネスパートナーシップを強化しています。
訪問を計画されている場合は、適切な手配ができるよう、事前にご連絡ください。
5. 支払い条件は何ですか？
サンプル注文の場合、生産開始前に全額支払いが必要です。
より大きなバルク注文の場合、前払い30%のデポジットと、出荷前に残りの70%の残高を支払う支払い構造を提供しています。
当社の基本方針は、いかなる注文を出荷する前にも全額支払いを受け取ることです。
6. 転売または販売代理店をしていますか？
はい、リセラー、エージェント、ディストリビューターとのパートナーシップを歓迎します。
Olycomは、通信業界で約20年の経験を積み、国内市場で確固たる評判を築いています。
当社は、当社のブランドと製品ポートフォリオを代表する資格のある海外エージェント、リセラー、ディストリビューターを積極的に求めて、国際ネットワークを拡大しています。
販売パートナーには、包括的な技術サポートと競争力のある価格サポートを提供しています。
