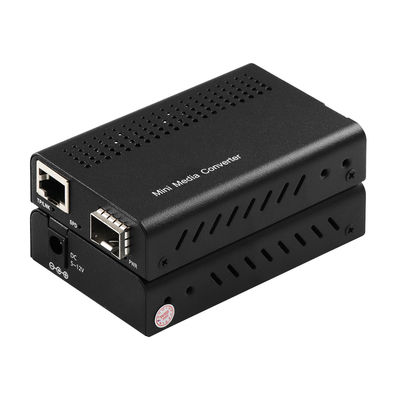

10G SFP+ 光ファイバーメディア変換器
10Gメディアコンバーターへの紹介
管理されていないメディア変換器の仕様
| 性能データ | テクニカルインデックス |
| 送信速度 | 10M/100M/1.25G/2.5G/5G/10Gb/s |
| 議定書 | IEEE802.3an ((10GベースT),IEEE802.3ae ((10GベースSR/LR/ER/ZR) |
| インターフェースタイプ | タイプ:RJ45 SFP+へ/SFP+から |
| 送信距離 |
SFPモジュールまで (最大40km) SFP+モジュールまで (最大80km) SFPモジュールまで (最大40km) XFPモジュールまで (最大80km) 10Gベース-T: 100m Cat.6aケーブル |
|
最大パケット 配送率 |
14,880950/S |
| 電力需要 |
独立: DC 5-12V (外部電源) 電力消費: ≤3W |
| 労働環境 |
動作温度: 0~50 °C 保存温度: -10~70 °C 湿度: 5%~90% (不凝縮) |
| サイズ |
スタンドアロン: 60 (W) x 20 (H) x 90 (L) (mm) |
ファイバーメディアコンバーターの適用
保証
商業用製品については1年,工業用製品については3年.
| 製品カテゴリー | 保証期間 |
| ファイバーイーサネットメディアコンバータ | 1年 |
| オプティカルビデオコンバーター | 1年 |
| ファイバースイッチ | 1年 |
| イーサネットスイッチ | 1年 |
| シリアルファイバーコンバータ | 1年 |
| PDH マルチプレクサー | 1年 |
| CCTV PoE スイッチ | 1年 |
| 商業的に管理されたスイッチ | 1年 |
| 商用PoE管理スイッチ | 1年 |
| Din 電源 | 3年 |
| 産業用イーサネットスイッチ | 3年 |
| 産業用 PoE スイッチ | 3年 |
| 産業用管理スイッチ | 3年 |
| 産業用 PoE 管理スイッチ | 3年 |
| CWDM モジュール | 1年 |
| DWDM/OTN装置 | 1年 |
よくある質問
1このメディアコンバーターはどの速度に対応し,低速機器と後方対応していますか?
このメディアコンバータは,10M,100M,1.25G,2.5G,5G,そして完全な10Gbpsを含む幅広い送信速度をサポートします混合速度ネットワーク環境で利用可能な最も柔軟なメディア変換ソリューションの1つになります.
このマルチレート機能は,追加のアダプターや中間デバイスを必要とせずに,古いギガビット機器と近代的な10Gインフラストラクチャの間の接続をシームレスに橋渡すことができます.既存のネットワークを段階的にアップグレードするか,異なる世代の機器を接続するかこのコンバーターは速度を自動で調整します
IEEE 802.3an (10GBase-T) と IEEE 802.3ae (10GBase-SR/LR/ER/ZR) 規格に準拠しており,すべての主要ベンダーのスイッチ,ルーター,サーバーとの広範な相互運用性を保証しています.
2このコンバータが達成できる最大ファイバー伝送距離は?
SFP+モジュールの設置によって送信距離が異なります.標準 SFP モジュールは最大40kmの距離を達成できます.SFP+またはXFPモジュールを使用している間,単調ファイバーで最大80kmまでの範囲を拡張します..
RJ45側の銅接続では,最大100mの距離でCat6aケーブルを介して10GBase-T送信をサポートし,これは10G銅リンクの標準最大です.RJ45インターフェースにも UTPケーブル長さの検出機能が組み込まれています追加試験機器なしで設置中にケーブルの整合性を検証できるようにする.
変換機は,ITU-T規格に規定されているDWDMおよびCWDM波長もサポートする.高密度ファイバーの展開のための波長分割マルチプレックスインフラストラクチャと完全に互換性を持つ.
3この10Gファイバーメディアコンバーターの典型的な用途は?
このコンバーターは,高出力ファイバーから銅への変換が10Gレベルで必要とされるプロのネットワーク環境のために設計されています.
主要な使用例は,ファイバーバックボーンセグメントをデータセンターの銅ベースのサーバーやストレージ機器に接続し,SAN,LAN,MANネットワークアーキテクチャに10Gリンクを拡張する,通信室やR&D研究室で 異なるメディアタイプの機器がシームレスに互動し合う必要があるところの ファイバーと銅セグメントの橋渡し.
ジャンボフレームのサポート,透明な転送,非常に低レイテンシーにより,特にストレージネットワーク,高周波取引環境,ビデオ制作施設,大量のデータ・ペイロードと最小限の処理遅延が重要な要件であるアプリケーション.
4このコンバーターはラックに設置できるのか? 電力需要は?
このコンバータは 1Uのラック・シャシに 12 スロットまで設置できます数据センターや通信室に最適化され,複数のコンバータを整然と管理可能なラック搭載配置に配置する必要があります.
電源は外部のDC5Vから12Vのアダプターで供給され,最大消費電力はわずか3Wで,密集したラック装置でも熱発生は最小限に保たれます.低消費電力は,多くのユニットが連続して動作している大規模展開における全体的なエネルギー効率にも貢献します.
フロントパネルのフルステートLEDディスプレイは,ファイバーと銅のインターフェースの両方のリンクの状態と活動のリアルタイム可視性を提供します.管理ソフトウェアや追加の監視ツールなしで変換器の動作を迅速に視覚的に確認できるようにする.
