3G-SDI ビデオ イーサネット ビディ RS485 RS422 ファイバー拡張子によるデータ
頑丈な金属ケース
オプティカル・リンクの低損失 最大30dB
防雷溶液
EMI,RFI,グラウンドループなし
1 つのファイバーでWDMでBi-di送信
8 BIT の高量化レベル
スイッチ電源付きのホットプラグ・アンド・プレイ
スタンドアロンとキャビネットシステムで利用可能
|
オプティカル |
|
|
波長 |
1310nm/1550nm |
|
繊維の種類と距離 |
マルチモード (50/125um) 5Km, (62.5/125um) 2Km シングルモード (9/125um) 20Km / 40Km |
|
送電力 |
-5dBmから -10dBm |
|
敏感 な 気持ち を 抱く |
-26dBmから -30dBm |
|
返済損失 |
> 14dB |
|
ジッター |
< 0.2 IU |
|
インターフェース |
SC |
|
ビデオ |
|
|
シグナルタイプ |
HD-SDI,SDI,および3G-SDIデジタルビデオ信号 |
|
利益 |
統一 |
|
決議 |
8~10ビット,自動 |
|
データレート |
270 Mbps, 1,485 Gbps, 2.970 Gbps |
|
運用基準 |
SMPTE 259M-C,SMPTE 292M,SMPTE 424M,ITU-R BT601ITU-R BT1120 |
|
オートデータレートロック |
そうだ |
|
データ |
|
|
データプロトコル |
RS232,RS485,マンチェスター,BIPHASEデータ |
|
帯域幅 |
0~300kbps |
|
誤差率 |
10から9 |
|
インターフェース |
フェニックス・ターミナル |
|
音声 |
|
|
阻力/電圧 |
600ohm (不均衡) /2.0Vp-p |
|
周波数応答 |
10~20kHz |
|
全和音歪み |
<0.05% |
|
差分相 |
< ± 1 |
|
S/N比 |
>95dB (重み) |
|
インターフェース |
フェニックス・ターミナル |
|
抽出率 |
48k Hz |
|
決議 |
16ビット |
|
連絡先を閉じる |
|
|
信号入力 |
アラーム,バイナリー入力,サポート TTL,RS-232/422/485 または受動式スイッチボタン |
|
シグナル出力 |
任意のアラーム,バイナリー出力,サポートTTL,RS-232/422/485またはリレー出力 |
|
インターフェース |
フェニックス・ターミナル |
|
イーサネット |
|
|
作業モード |
フルデュプレックス/ハーフデュプレックス,自動感知 |
|
ネットワーク速度 |
10/100Mbps,自動センサー |
|
インターフェース |
RJ45 |
|
電気,環境,機械 |
|
|
稼働電圧 |
ストレック: 双 11~240V AC |
|
動作温度 |
-35°C+75°C |
|
貯蔵温度 |
-45°C+85°C |
|
湿度 |
0~95% 凝縮しない |
適用する
高速道路のセキュリティ保護とタールステーションシステム
高画質のCCTV
テレビスタジオ
都市交通監視システム
ライブ放送
注文 詳細
オリコン OM610シリーズ オプティカル・トランスミッターと受信機は 幅広い構成を用意していますシンプルな設定から 特定のタイプの信号の 1 つのチャネルから 洗練されたソリューションまで (ビデオ音声,データ,電話,アラーム,イーサネット).
柔軟な構成は,様々なニーズを満たすためにカスタマイズとODMに開放されています.
| OM610-1V↑2D↓2A↑1E WT/R | 1chビデオTx + 2chRS485データRx + 2chオーディオTx + 1ch10/100Mイーサネット |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch ビデオ Tx + 2ch RS485 データ Rx + 2ch オーディオ Tx + 1ch コンタクト 終了 Tx |
| OM610-2P1EWT/R | 2ch 電話 + 1ch 10/100M イーサネット |
| OM610-2V↑1D↓1P1E WT/R | 2ch ビデオ Tx + 1ch RS485 データ Rx + 1ch 10/100M イーサネット + 1 電話 |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch ビデオ Tx + 2ch RS485 データ Rx + 2ch オーディオ Tx + 1ch 10/100M イーサネット |
| OM610-4EWT/R | 4ch 10/100M イーサネット |
| OM610-4P2D↓WT/R | 4ch 電話+ 2ch RS485 データ Rx |
| OM610-4V↑1D↓4E WT/R | 4ch ビデオ Tx + 1ch RS485 データ Rx + 4ch 10/100M イーサネット |
| OM610-4V↑1D↓4PWT/R | 4ch ビデオ Tx + 1ch RS485 データ Rx + 4ch 電話 |
| OM610-4V↑12D↓WT/R | 4ch ビデオ Tx + 12ch RS485 データ Rx |
よくある質問
1 Q:サンプル注文は受けますか?
A: はい. サービスと品質をチェックするためのサンプル注文です.
2Q:割引はありますか?
A: 繰り返し注文,定期顧客,割引商品に割引が与えられます.
3 Q:あなたの梱包について教えてください.
A: 中立包装です.自分の包装箱があればサポートします.

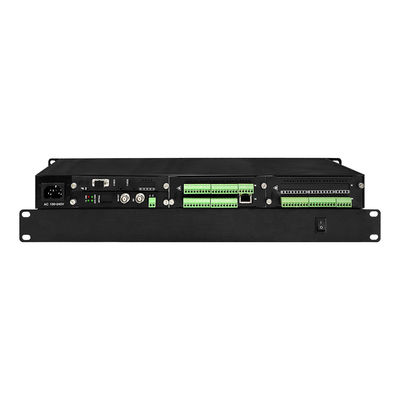

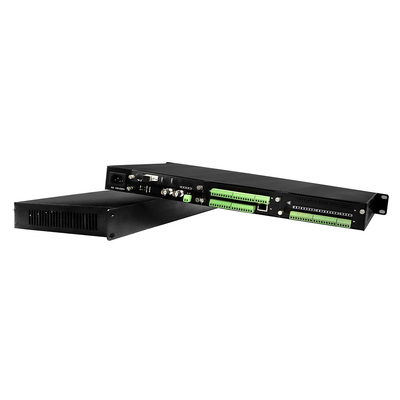

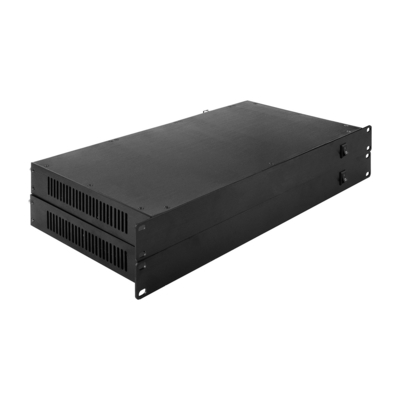

製品画像
