ビデオ・オーディオ・データ・コンタクト・ロック イーサネット・ファイバー・コンバーター
紹介
製品モデル:OM610-8V↑2A↑↓ 2K↓2D↑↓1EWT/R
モデル名とロゴを デバイスに印刷しても構いません
主要 な 特徴
仕様
| オプティカル | |
| 波長 | 1310nm/1550nm |
| 出力 | -8~3dBm |
| オプティックファイバー |
シングルモード (9/125um) 20kmから80km マルチモード (50/125um) 1Km (62.5/125um) 500m |
| 敏感 な 気持ち を 抱く | -30dBm |
| インターフェース | FC/ST/SC |
| ビデオ | |
| 帯域幅 | 8 MHz |
| 互換性のあるシステム | NTSC/PAL/SECAM |
| 阻力/電圧 | BNC 75Ω (不均衡) / 2.0Vp-p |
| 差異的な利益 | < ± 1% |
| 差分相 | < ± 1 |
| S/N比 | >60dB (重み) (8ビット) |
| インターフェース | BNC |
| データ | |
| データプロトコル | RS232,RS422,RS485,マンチェスター,BIPHASEデータ |
| 帯域幅 | 0~300kbps |
| 誤差率 | 10から9 |
| インターフェース | フェニックス・ターミナル |
| 音声 | |
| 阻力/電圧 | 600ohm (不均衡) /2.0Vp-p |
| 周波数応答 | 10~20kHz |
| 全和音歪み | <0.05% |
| 差分相 | < ± 1 |
| S/N比 | >95dB (重み) |
| インターフェース | フェニックス・ターミナル |
| 抽出率 | 48k Hz |
| 決議 | 16ビット |
| 連絡先を閉じる | |
| 信号入力 | アラーム,バイナリー入力,サポート TTL,RS-232/422/485 または受動式スイッチボタン |
| シグナル出力 | 任意のアラーム,バイナリー出力,サポートTTL,RS-232/422/485またはリレー出力 |
| インターフェース | フェニックス・ターミナル |
| イーサネット | |
| 作業モード | フルデュプレックス/ハーフデュプレックス,自動感知 |
| ネットワーク速度 | 10/100Mbps,自動センサー |
| インターフェース | RJ45 |
| シャーシとカード | |
| シャシスロット数 | 18 スロット |
| カードとの互換性 | 1~4chカード ((18個); 8chカード ((9個) |
| 柔軟性 | 異なる構成の混合インストールをサポート |
| カード |
4ch PCB ((153x100x10mm) または 8ch PCBサイズ (153x100x25mm) で このシステムでは,より大きなサイズを必要とするコンフィギュレーションは使用できません |
| 電気,環境,機械 | |
| 稼働電圧 | スタンドアロン:220VACから5V/12VDC,ラック:ダブル 220V/-48V AC,カード:シャシーで電源供給 |
| 動作温度 | -35°C+75°C |
| 貯蔵温度 | -45°C+85°C |
| 湿度 | 0~95% 凝縮しない |
| 寸法 と 重さ | スタンドアロンとカード:異なる構成に応じて,シャシー:193U |
適用する
注文 詳細
| OM610-1V↑1D↓1P1E WT/R | 1chビデオTx + 1chRS485データRx + 1ch10/100Mイーサネット + 1電話 |
| OM610-1V↑2D↓2A↑1E WT/R | 1chビデオTx + 2chRS485データRx + 2chオーディオTx + 1ch10/100Mイーサネット |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch ビデオ Tx + 2ch RS485 データ Rx + 2ch オーディオ Tx + 1ch コンタクト 終了 Tx |
| OM610-2P1EWT/R | 2ch 電話 + 1ch 10/100M イーサネット |
| OM610-2V↑1D↓1P1E WT/R | 2ch ビデオ Tx + 1ch RS485 データ Rx + 1ch 10/100M イーサネット + 1 電話 |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch ビデオ Tx + 2ch RS485 データ Rx + 2ch オーディオ Tx + 1ch 10/100M イーサネット |
| OM610-4EWT/R | 4ch 10/100M イーサネット |
| OM610-2D↓8PWT/R | 2ch RS485 データ Rx + 8ch 電話 |
| OM610-20D↓WT/R | 20ch RS485 データ Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓↓WT/R | 1chバイディビデオ + 1chバイディRS485データ + 1chバイディオーディオ + 1chバイディコンタクト閉鎖 |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch bi-diオーディオ + 2ch bi-di RS485 データ + 1ch 10/100M イーサネット |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1chビデオTx + 2chバイディ RS485データ + 3chオーディオTx + 1chバイディコンタクト閉鎖 |
わたしたち の 利点

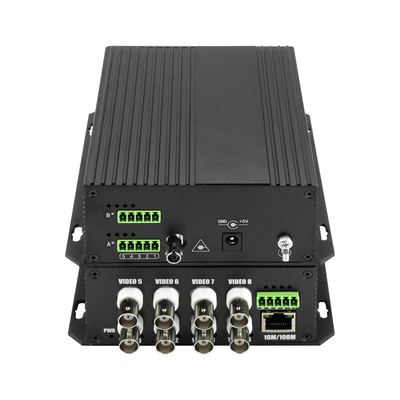

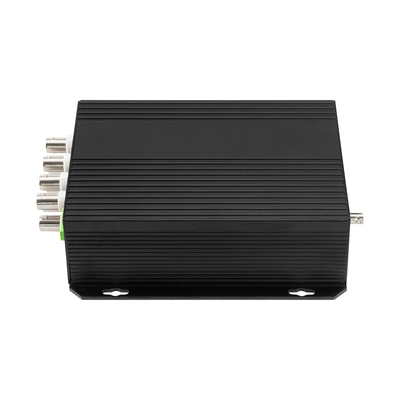

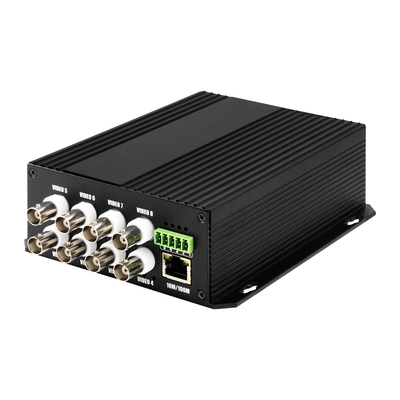

製品画像
