8チャネルBidiドライコンタクト閉鎖光ファイバーコンバーター
紹介
光学ビデオ送信機と受信機,またファイバー変換機,メディア変換機,光学ビデオ変換機とも呼ばれる.500mの同軸線を拡張し,光ファイバーケーブルで最大80kmのCCTV信号を接続するように設計されています.
ファイバーコンバーター上のこの乾燥コンタクトは,最小限の干渉でコンタクト閉じる信号を送信し受信します.
さらに ファイバー・オプティカル・コンバーター・シリアルは ビデオ,オーディオ,データ,電話,イーサネット信号の送信も可能にします
仕様
| オプティカル | |
| 波長 | 1310nm/1550nm |
| 出力 | -8~3dBm |
| オプティックファイバー |
シングルモード (9/125um) 20kmから80km マルチモード (50/125um) 1Km (62.5/125um) 500m |
| 敏感 な 気持ち を 抱く | -30dBm |
| インターフェース | FC/ST/SC |
| 連絡先を閉じる | |
| 信号入力 | アラーム,バイナリー入力,サポート TTL,RS-232/422/485 または受動式スイッチボタン |
| シグナル出力 | 任意のアラーム,バイナリー出力,サポートTTL,RS-232/422/485またはリレー出力 |
| インターフェース | フェニックス・ターミナル |
|
|
|
| シャーシとカード | |
| シャシスロット数 | 18 スロット |
| カードとの互換性 | 1~4chカード ((18個); 8chカード ((9個) |
| 柔軟性 | 異なる構成の混合インストールをサポート |
| カード |
4ch PCB ((153x100x10mm) または 8ch PCBサイズ (153x100x25mm) で このシステムでは,より大きなサイズを必要とするコンフィギュレーションは使用できません |
| 電気,環境,機械 | |
| 稼働電圧 | スタンドアロン:220VACから5V/12VDC,ラック:ダブル 220V/-48V AC,カード:シャシーで電源供給 |
| 動作温度 | -35°C+75°C |
| 貯蔵温度 | -45°C+85°C |
| 湿度 | 0~95% 凝縮しない |
| 寸法 と 重さ | スタンドアロンとカード:異なる構成に応じて,シャシー:193U |
適用する
注文 詳細
| OM610-1V↑1D↓1P1E WT/R | 1chビデオTx + 1chRS485データRx + 1ch10/100Mイーサネット + 1電話 |
| OM610-1V↑2D↓2A↑1E WT/R | 1chビデオTx + 2chRS485データRx + 2chオーディオTx + 1ch10/100Mイーサネット |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch ビデオ Tx + 2ch RS485 データ Rx + 2ch オーディオ Tx + 1ch コンタクト 終了 Tx |
| OM610-2P1EWT/R | 2ch 電話 + 1ch 10/100M イーサネット |
| OM610-2V↑1D↓1P1E WT/R | 2ch ビデオ Tx + 1ch RS485 データ Rx + 1ch 10/100M イーサネット + 1 電話 |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch ビデオ Tx + 2ch RS485 データ Rx + 2ch オーディオ Tx + 1ch 10/100M イーサネット |
| OM610-4EWT/R | 4ch 10/100M イーサネット |
| OM610-4P2D↓WT/R | 4ch 電話+ 2ch RS485 データ Rx |
| OM610-4V↑1D↓4E WT/R | 4ch ビデオ Tx + 1ch RS485 データ Rx + 4ch 10/100M イーサネット |
| OM610-4V↑1D↓4PWT/R | 4ch ビデオ Tx + 1ch RS485 データ Rx + 4ch 電話 |
| OM610-4V↑12D↓WT/R | 4ch ビデオ Tx + 12ch RS485 データ Rx |
| OM610-2D↓8PWT/R | 2ch RS485 データ Rx + 8ch 電話 |
| OM610-20D↓WT/R | 20ch RS485 データ Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓↓WT/R | 1chバイディビデオ + 1chバイディRS485データ + 1chバイディオーディオ + 1chバイディコンタクト閉鎖 |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch bi-diオーディオ + 2ch bi-di RS485 データ + 1ch 10/100M イーサネット |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1chビデオTx + 2chバイディ RS485データ + 3chオーディオTx + 1chバイディコンタクト閉鎖 |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R | 4ch ビデオ Tx + 2ch RS485 データ Rx + 2ch オーディオ Tx + 1ch 10/100M イーサネット + 1ch 電話 + 2ch コンタクト 終了 Tx |
| 商品番号コード | |
| OM600 |
OM600-ビデオ オプティカルトランスミッター/受信機, 610 台式スタンドアロン, 620 カード式 613ミニシリーズ,615HDシリーズ |
| V | ビデオ |
| A について | 音声 |
| D | データ |
| K | アラーム (I/O,コンタクト閉じる) |
| P | 電話 |
| E について | イーサネット |
| M,W | M・マルチモード,W・シングルモード |
| S,U | S-1310nm,U-1550nm |
| T,R | T送信機,R受信機 |
| FC,ST,SC,LC | ファイバーコネクタタイプ |
| ↑,↓, ↑↓ | ↑-前 (TXからRXへ), ↓ -後ろ (RXからTXへ), ↑↓-両方向 |
| 1,2,3わかった... | 必要なチャンネルの信号量より先にある数字 |
| 0520歳 40歳 | ファイバーコネクタの作業距離の隣にある数字 |

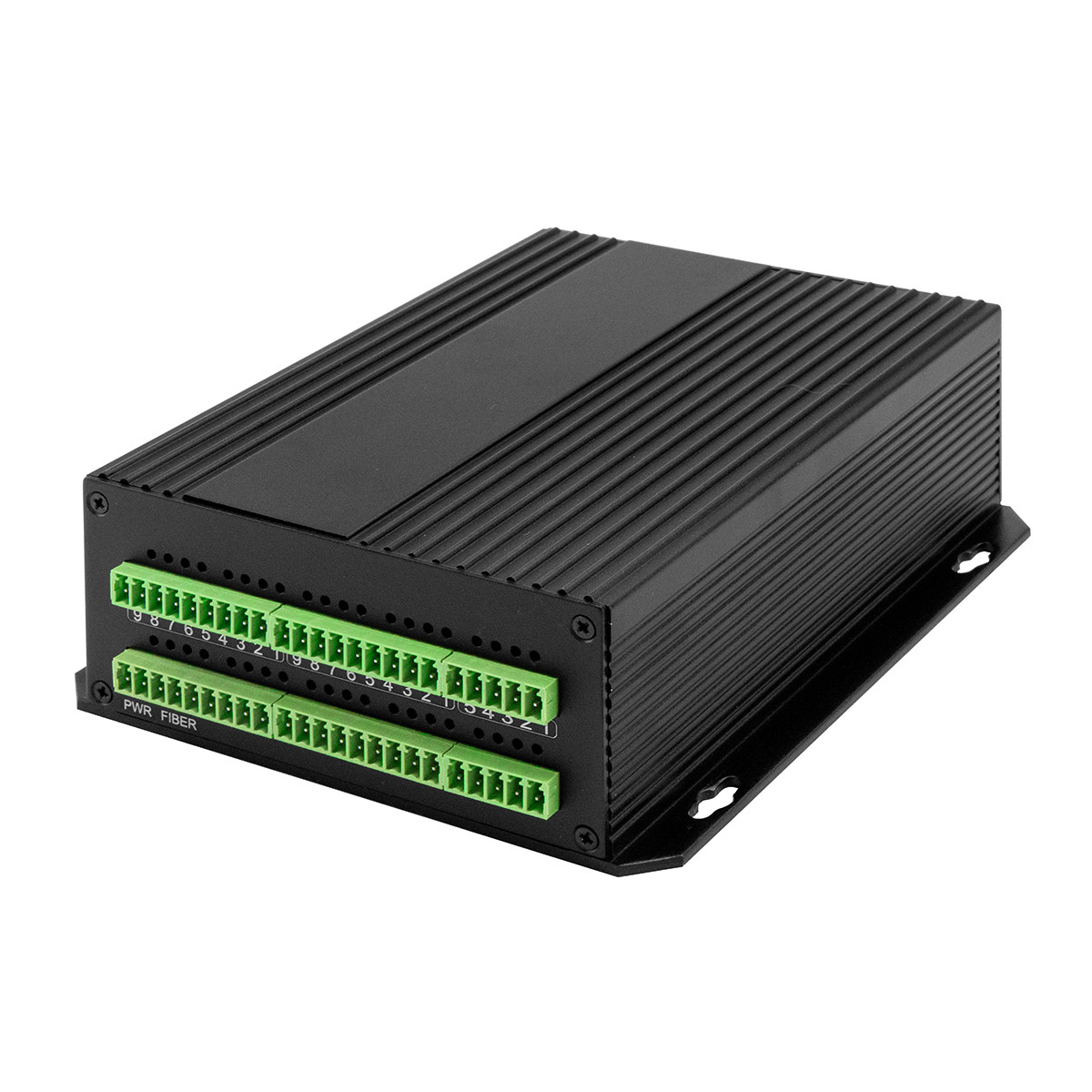

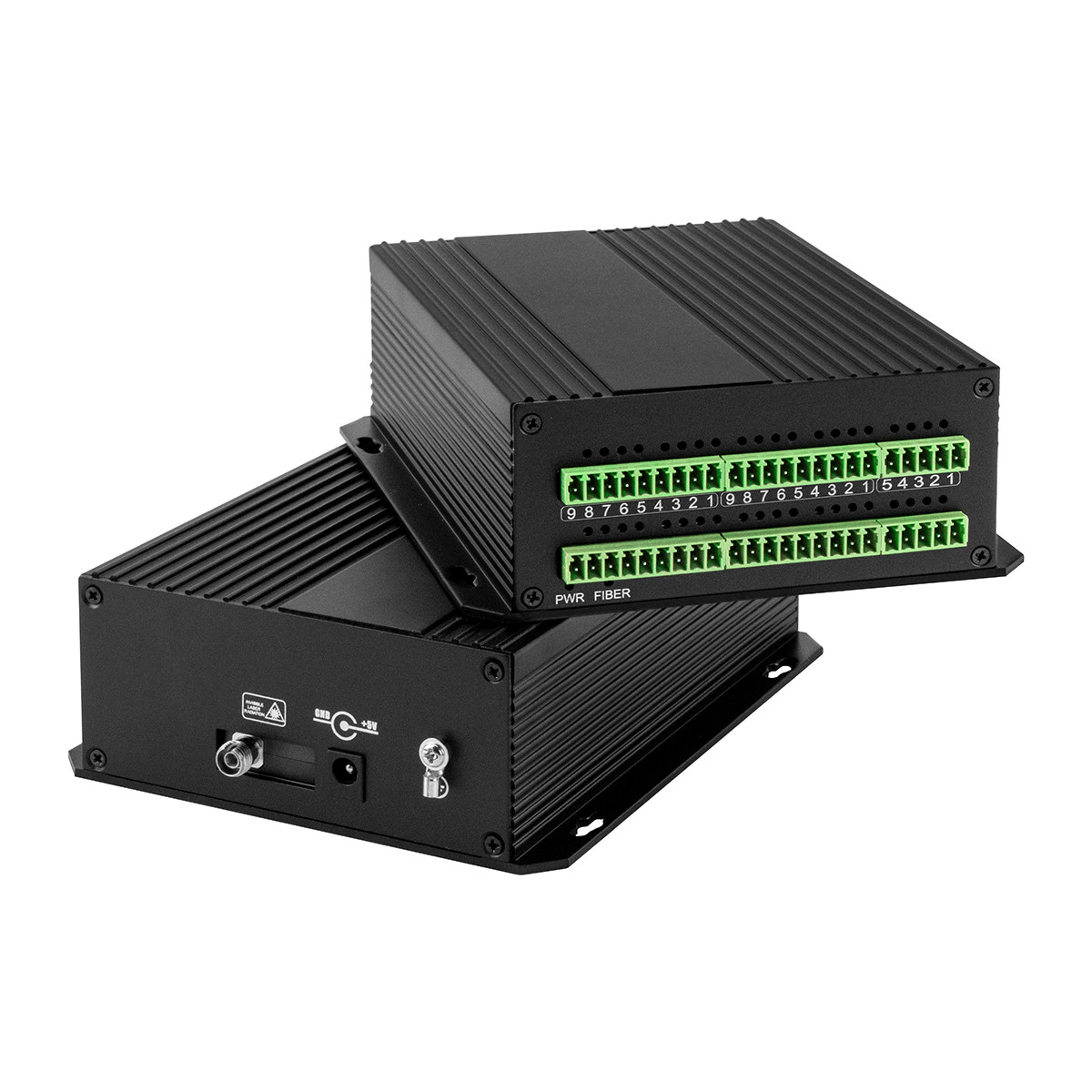

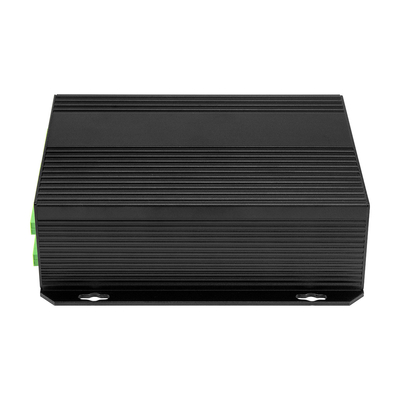

製品画像
