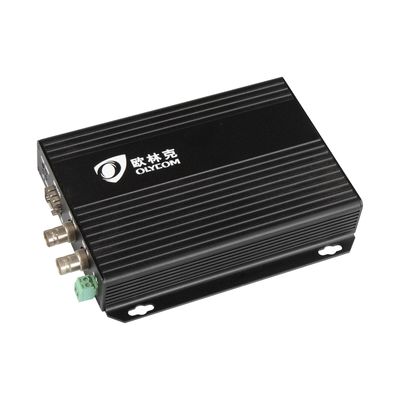

HD 3G SDI ビデオ RS485 データ光コンバーター
説明
| 光学 | |
| 波長 | 1310nm/1550nm |
| ファイバータイプと距離 | マルチモード (50/125um) 5Km、(62.5/125um) 2Km シングルモード (9/125um) 20Km / 40Km |
| 送信電力 | -5dBm ～ -10dBm |
| 受信感度 | -26dBm ～ -30dBm |
| リターンロス | > 14dB |
| ジッター | < 0.2UI |
| インターフェース | LC |
| ビデオ | |
| 信号タイプ | HD-SDI、SDI、および 3G-SDI デジタルビデオ信号 |
| ゲイン | ユニティ |
| 解像度 | 8 または 10 ビット、自動 |
| データレート | 270 Mbps、1.485 Gbps、2.970 Gbps |
| 動作規格 | SMPTE 259M-C、SMPTE 292M、SMPTE 424M、ITU-R BT.601、ITU-R BT.1120 |
| 自動データレートロック | はい |
| ビデオ入力 - 送信機 | |
| 数/信号タイプ | シングルリンク SDI、HD-SDI、または 3G-SDI デジタルコンポーネントビデオ 2系統 (Tx 用 1、ローカルプレビュー用 1) |
| インターフェース | メス BNC x 2 |
| インピーダンス | 750オーム |
| データレート | 19 Mbps ～ 2.97 Gbps |
| 公称レベル | 0.8 Vp-p |
| 最小/最大レベル | 0.5 V ～ 1.0 Vp-p |
| リターンロス | 5 MHz ～ 1.5 GHz で ≥15 dB、1.5 GHz ～ 3.0 GHz で ≥10 dB |
| 入力ケーブルイコライゼーション | 最大 -30 dB のケーブル損失に対して自動 |
| ビデオ出力 - 受信機 | |
| 数/信号タイプ | シングルリンク SDI、HD-SDI、または 3G-SDI デジタルコンポーネントビデオ 2系統 (Rx 用 1、バックアップ/共有用 1) |
| インターフェース | メス BNC x 2 |
| インピーダンス | 750オーム |
| リクロッキング | 270 Mbps、1.485 Gbps、2.97 Gbps に対して自動、または認識されないレートに対してバイパス |
| 公称レベル | 0.8 Vp-p |
| 最小/最大レベル | 0.5 V ～ 1.0 Vp-p |
| リターンロス | 100 MHz で <-25 dB |
| 電気・環境・機械 | |
| 電圧 | DC5V1A |
| 消費電力 | 12W |
| 動作温度 | -35℃ ～ ＋75℃ |
| 保管温度 | -40℃ ～ 85℃ |
| 湿度 | 5 ～ 95% 結露なきこと |
| 寸法 | 長さ 117 mm x 幅 80 mm x 高さ 22 mm |
| 重量 | 0.5KG |
| EMI/RFI | FCC Part 15 Class A、EU EMC 表示 |
| MTBF | ≥100000 時間 |
注文情報
| デバイスにモデル名を記載しても構いません | |
| OM615-1S3GWT/R-LC20 | 3G-SDI 光ファイバービデオ送信機および受信機、SDI/HD-SDI/3G-SDI ビデオおよび埋め込み信号用、3G ビデオ SFP、シングルモード、LC コネクタ、20Km |
|
OM615-1S3GWT/R-LC40 |
3G-SDI 光ファイバービデオ送信機および受信機、SDI/HD-SDI/3G-SDI ビデオおよび埋め込み信号用、3G ビデオ SFP、シングルモード、LC コネクタ、40Km |
会社概要
当社は光ファイバー接続デバイスを製造・販売しています。
産業用ネットワーク、光ファイバー、CCTV 監視、光ファイバー変換・伝送のソリューションとサービスを提供しています。
DIN レールギガビット産業用 L2 L3 マネージドスイッチ
光ファイバーイーサネットメディアコンバーター
AHD TVI CVI アナログビデオ光コンバーター
光ファイバーモジュールトランシーバー
CWDM/DWDM/OXC/DCI システム
過去 20 年間、Olycom はより良いものを追求し、最先端の光ファイバーデバイスとソリューションを開発し、中国および海外で人気と認知を得てきました。
よくある質問
1. この光コンバーターはどのようなビデオ信号フォーマットをサポートしていますか？
OM615-1S3GWT/R は、標準 SDI (SMPTE 259M)、HD-SDI (SMPTE 292M)、および 3G-SDI (SMPTE 424M) を含む 3 つの主要な SDI 信号フォーマットと ITU デジタルビデオ規格を自動検出してサポートします。
これにより、異なるカメラやソース機器を切り替える際に信号タイプを手動で設定する必要がなくなります。コンバーターは受信信号フォーマットを自動的に識別し、伝送を調整して、最大 2.97 Gbps のマルチレート SDI をサポートします。
また、伝送中に埋め込み音声とメタデータを保持するため、ほとんどの標準的な放送または監視セットアップで追加の音声エンベッダーまたはデエンベッダーを必要としません。
2. このコンバーターはビデオ信号をどのくらいの距離伝送できますか？また、どのようなファイバータイプが必要ですか？
OM615-1S3GWT/R は、シングルモードファイバー 1 本で最大 40 キロメートルまで SDI ビデオ信号を伝送できます。長距離放送リンク、キャンパス全体の監視ネットワーク、およびリモートプロダクション環境に適しています。
伝送は 3G ビデオ SFP モジュールを介して行われ、ファイバーインフラストラクチャへの接続にコンパクトでホットスワップ可能なインターフェースを提供します。このアプローチは、さまざまな距離要件や波長設定に対応するために異なる SFP モジュールを使用できるため、柔軟性も提供します。
短距離またはマルチモードファイバー環境の場合は、お問い合わせください。お客様の特定の設置に適した SFP バリアントをお勧めします。
3. ファイバー経由で同時に送信しながら、ローカル信号を監視できますか？
はい。OM615-1S3GWT/R は、リモートロケーションにファイバー経由で送信するのと同時に、ローカルモニターでビデオ信号をプレビューできる冗長出力を備えています。
これは、オペレーターがメイン伝送フィードを中断することなくソースエンドで信号の整合性を確認する必要がある放送およびステージング環境で特に役立ちます。多くの典型的なワークフローセットアップで、追加の信号スプリッターまたは分配アンプの必要性を排除します。
前面パネルのリアルタイムステータス LED インジケーターにより、技術者は追加のテスト機器なしでリンクステータスと信号の存在を即座に確認できます。
4. このコンバーターはどのような業界やアプリケーション向けに設計されていますか？
OM615-1S3GWT/R は、長距離での信号信頼性と画質が重要な要件となるプロフェッショナルグレードの展開向けに設計されています。
放送制作、デジタルサイネージ、ライブイベントステージング、および政府施設や医療機関などの要求の厳しい環境での HD CCTV 設置に最適です。これらの環境では、非圧縮、低遅延のビデオ伝送が不可欠です。
コンバーターは、ビデオ信号と並行して RS485 データ伝送もサポートしているため、監視および放送アプリケーションで一般的に使用される PTZ カメラ制御システムと互換性があります。ホットスワップ可能な設計により、24 時間年中無休の運用環境での中断を最小限に抑えながら、メンテナンスや SFP 交換をシステムをシャットダウンせずに実行できます。
