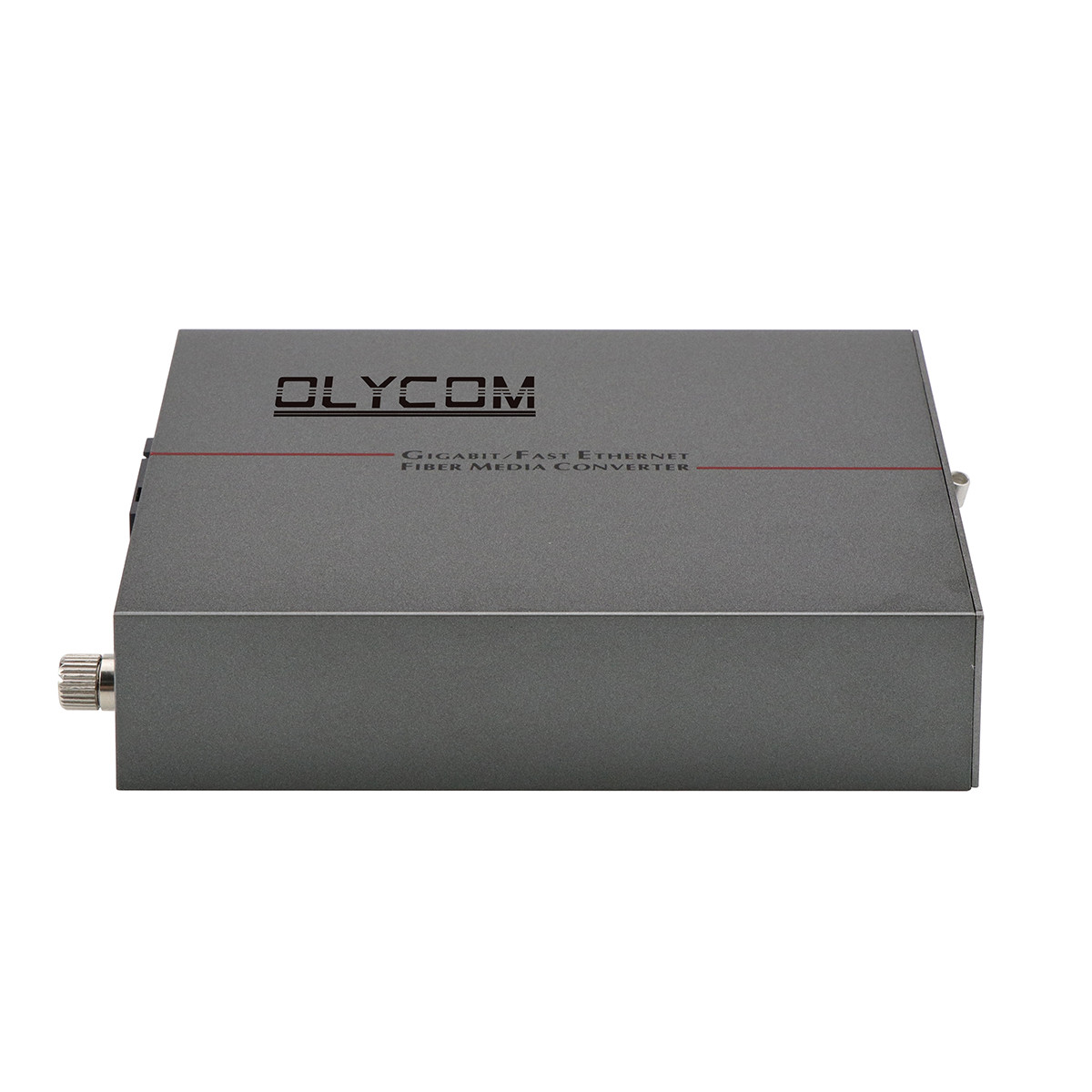

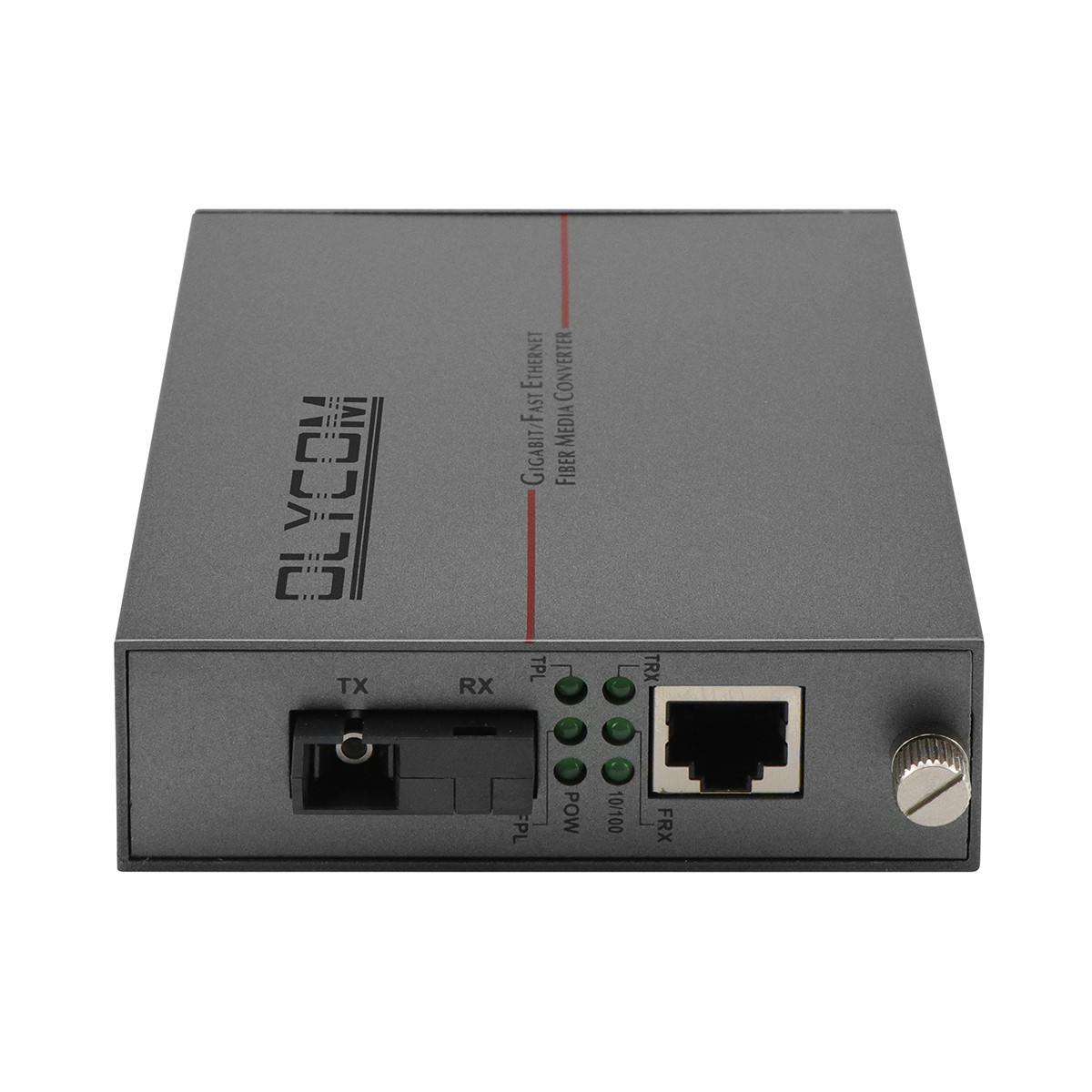

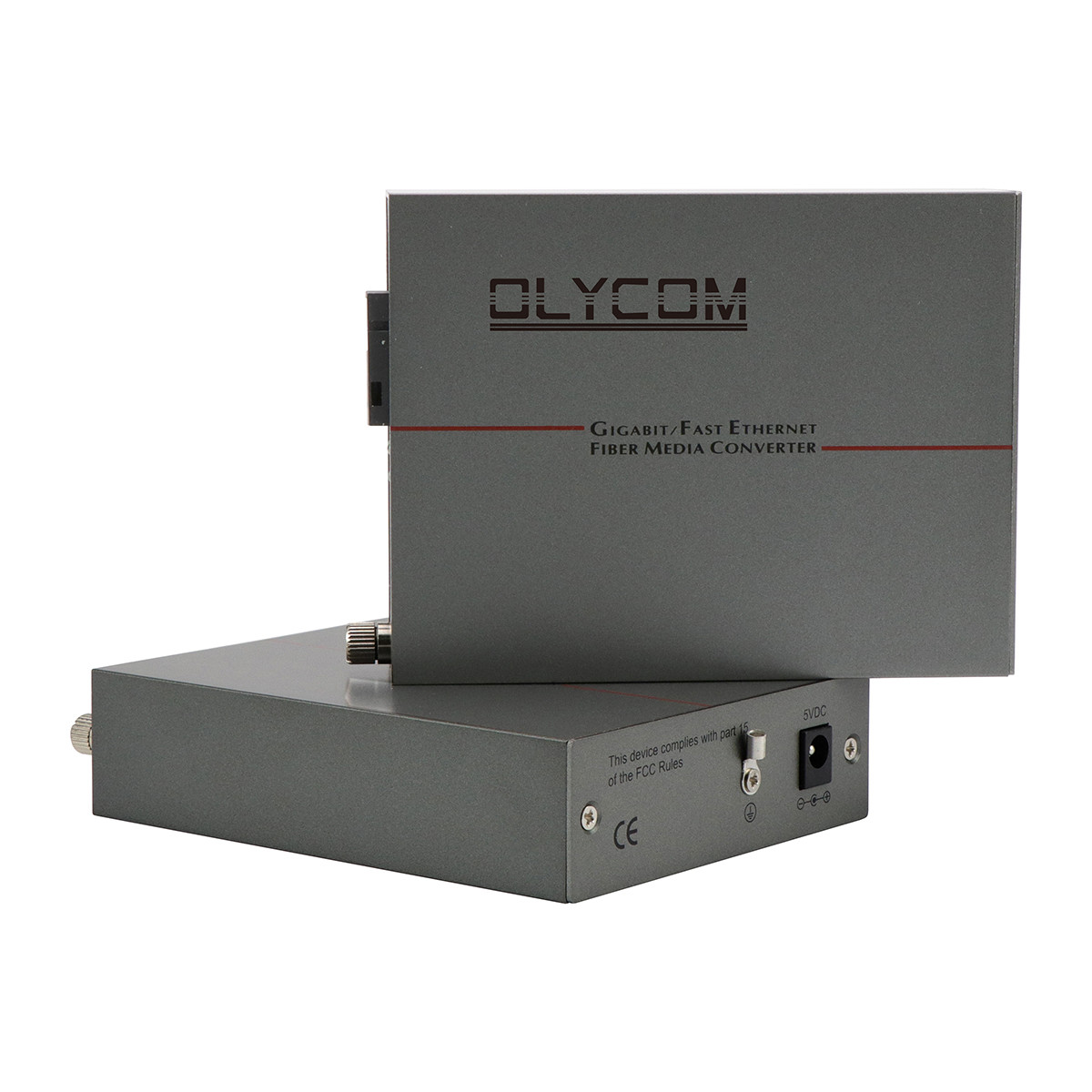

10/100 PoE 光メディアコンバーター
ファストイーサネットコンバーター入門
モデル: TA540-PSE-FE、お客様のモデルをサポートします
Olycom 10/100Mbps メガビット PSE ファイバー・トゥ・カッパー・イーサネットコンバーターは、
PoE メディアコンバーターの主な機能
100M イーサネットファイバーコンバーターの仕様
| 標準 | IEEE802.3 (10BASE-T)、IEEE802.3u 100BASE-TX/FX (Fast-Ethernet)、IEEE802.3x (フロー制御)、IEEE802.1q、IEEE802.1p QoS、IEEE802.1d スパニングツリー、IEEE802.3af /at PoE/PSE |
| 10/100BASE-T | STP または UTP カテゴリ 5/5e/6 ケーブル (最大 100m) |
| 100BASE-FX | 9/125um SMF (20km) |
| 変換モード遅延時間 |
ストア＆フォワード<10us ストレートスルー<0.9us |
| フロー制御 | 全二重フロー制御、半二重バックプレッシャー |
| RJ-45 ポート | Auto-MDI/MDIX |
| ファイバーコネクタ | SC 標準、ST/FC オプション |
| 波長 | 1310/1550nm |
| 入力電圧 | 48VDC/1A 外部電源アダプター |
| 消費電力 | <2.5W |
| PoE ピン割り当て | 1/2 (V+), 3/6 (V-) |
| PoE 出力 | -48V, 0.54A, 25W |
| MTBF | 50,000 時間 |
| BER | <1> |
| MAC アドレステーブル | 1K |
| バッファサイズ | 1M |
| 動作温度 | 0℃～50℃ |
| 保管温度 | -20℃～85℃ |
| 保管湿度 | 5%～90% 結露なきこと |
| 寸法と重量 |
135mm(長さ) x 90mm(幅) x 28mm(高さ) 正味重量: 0.3kg、総重量: 0.5kg |
メディアコンバーターにおける LFPT とは何ですか？
定義
Link Fault Pass-Through (LFPT) は、マネージドメディアコンバーターに組み込まれた重要なネットワーク障害伝播メカニズムであり、異種ネットワークセグメント全体でエンドツーエンドのリンク障害可視性を確保します。メディアコンバーターのいずれかのポート（銅線 (RJ45) 側またはファイバー (SFP/SC) 側）で障害またはリンクダウンイベントが検出されると、LFPT は自動的に反対側のポートもダウンさせ、メディア境界を越えて障害信号を伝播し、アップストリームおよびダウンストリームのネットワークデバイスがリアルタイムで障害を検出して応答できるようにします。
LFPT がない場合、銅線とファイバーセグメント間の透明なブリッジとして機能するメディアコンバーターは、片側のリンク障害をマスクし、接続されたスイッチ、ルーター、またはエンドデバイスに接続が失われたことを認識させないままにします。これにより、トラフィックのブラックホーリング、フェイルオーバーの遅延、およびネットワークダウンタイムの延長が発生します。
LFPT はどのように機能しますか？
典型的なメディア変換展開では、コンバーターは銅線ベースのデバイス（イーサネットスイッチなど）とファイバーオプティカルリンクの間に配置されます。通常の動作では、両方のポートがアクティブであり、2つのメディアタイプ間でトラフィックが透過的に流れます。
LFPT が有効になっており、リンク障害が発生した場合（たとえば、ファイバーの切断や光側の SFP 信号損失など）、メディアコンバーターは直ちに銅線側のポートをダウンさせ、障害状態をミラーリングします。これにより、接続されたスイッチまたはルーターに標準のリンクダウン通知がトリガーされ、Spanning Tree Protocol (STP)、Link Aggregation Control Protocol (LACP)、または IP ルーティングプロトコルがフェイルオーバーを開始し、代替パス経由でトラフィックを再ルーティングできるようになります。
逆方向にも同様のプロセスが適用されます。銅線側のリンク障害はファイバーポートに伝播され、両方のネットワークセグメントで対称的な障害検出が保証されます。
主な技術的利点
- エンドツーエンドの障害可視性 — メディア変換境界でのブラインドスポットを排除し、物理的なメディアタイプに関係なく、すべての接続されたネットワークデバイスにリンク障害が表示されることを保証します。
- 高速フェイルオーバー — ルーティングおよびスイッチングプロトコルが障害を即座に検出し、プロトコルレベルのタイムアウトタイマーを待たずに冗長化メカニズムをトリガーできるようにします。
- トラフィックブラックホール防止 — ネットワークデバイスが障害のあるリンクへのトラフィック転送を継続するのを防ぎ、パケットロスを削減し、全体的なネットワーク回復力を向上させます。
- 冗長化プロトコル互換性 — STP、RSTP、LACP、および OSPF や BGP などの動的ルーティングプロトコルと完全に互換性があり、高可用性ネットワークアーキテクチャへのシームレスな統合を保証します。
- 双方向障害伝播 — 銅線からファイバー、ファイバーから銅線へのリンク障害を監視および伝播し、完全な障害対称性を実現します。
高可用性ネットワーク設計における LFPT
LFPT は、メディアコンバーターがファイバーバックボーンリンクのエッジに展開されるキャリアグレード、産業用、およびエンタープライズネットワーク展開において特に不可欠です。これらの環境では、障害検出のわずかな遅延でも、重大なトラフィック損失と SLA 違反につながる可能性があります。
LFPT を有効にすることで、ネットワークエンジニアは、メディアコンバーターがインフラストラクチャの障害を意図せず隠す不透明なデバイスではなく、完全に透過的で障害を認識するネットワーク要素として機能することを保証します。これは、冗長ファイバーパス、リンクアグリゲーショングループ (LAG)、または高速フェイルオwertopology を利用する展開において特に重要であり、ネットワーク継続性を維持するために、迅速かつ正確な障害シグナリングが基本的な要件となります。
LFPT が重要な理由
ネットワークがハイブリッド銅線・ファイバーアーキテクチャ（特に 5G フロントホール/バックホール、産業オートメーション、キャンパスネットワーク拡張など）にますます依存するようになるにつれて、メディア境界を越えてリンク障害を透過的に伝播する能力は、譲れない要件となります。LFPT は、メディアコンバーターをパッシブな物理層デバイスからインテリジェントで障害を認識するネットワーク要素に変え、基盤となる伝送メディアに関係なく、エンドツーエンドの接続監視の整合性が維持されることを保証します。
PoE ファイバーオプティカルコンバーターの応用
MoQ とは何ですか？
1 個/ペア。
多くのモデルでは在庫がありますので、テスト用にサンプルを簡単に送付できます。
割引はありますか？
はい、通常は数量に基づいており、サンプルテスト後になります。
保証期間はどのくらいですか？
商用モデルの場合、ファイバーイーサネットメディアコンバーターまたは光ファイバーPoEスイッチは 1 年です。
産業用グレード製品は 3 年です。
Olycom 社のモデルであれば、生涯技術サポートを提供します。
独自の梱包箱はありますか？
はい、標準の梱包箱には中国語の文字やロゴはありません。
ロゴ、モデル名、スローガンなどを記載した独自のバージョンをカスタマイズしても問題ありません。
支払い条件は何ですか？
ほとんどの場合、T/T 電信送金で行われ、出荷前に全額を回収する必要があります。
サンプル注文の場合、処理時間を短縮するために PayPal 支払いを受け付けます。
場合によっては Alipay または WeChat 支払いも可能ですが、ケースによります。
