16ch AHD CVI TVI ビデオ ファイバー オプティック 変換器
ビデオ光学変換器の紹介
OM615-16V↑WT/R AHD/TVI/CVI オプティカルビデオ送信機と受信機
ビデオ ファイバー エクステンダーの 主要 な 特徴
ビデオ光学拡張器の仕様
| オプティカル | |
| 波長 | 1310nm/1550nm |
| 出力 | -8~3dBm |
| オプティックファイバー | シングルモード:20km/40km,マルチモード:550m |
| 感受性 | -30dBm |
| インターフェース | FC標準,ST/SCオプション |
| ビデオ | |
| チャンネル数 | 16ch,カメラから制御センターへ |
| ビデオ入力/出力幅 | 典型的な1Vpp (ピークからピーク),ピーク1.2Vpp |
| ビデオ入力インペデンス | BNC 75Ω (不均衡) |
| デジタルサンプリング | 64 MHz |
| デジタル帯域幅 | 512 MHz |
| 差異的利益段階 | 10%~90% APL DG <1% (典型) |
| ビデオビット幅 | 8ビット |
| S/N比 | >70dB |
| インターフェース | BNC |
| 電気,環境,機械 | |
| 稼働電圧 | AC220V |
| 動作温度 | -20°C+70°C |
| 保存温度 | -45°C+85°C |
| 湿度 | 0~95%不凝縮 |
| 単一の寸法 | 485 (L) *237 (W) *45 (H) mm, 19 (U) |
| 体重 | 2.24kg/パーツ (純重量),5.58kg/ペア (総重量) |
注文 詳細
| OM615-16V↑WT/R-FC20 | 16chビデオTx シングルモード シングルファイバー 20kmFCコネクタ |
| OM615-16V↑MT/R-FC5 | 16chビデオTx,マルチモード,シングルファイバー,0.5km,FCコネクタ |
| 商品番号コード | |
| OM600 |
OM600-ビデオ オプティカルトランスミッター/受信機, 615 デスクトップスタンドアロン, 625 カードスタイル 613ミニシリーズ,610アナログシリーズ |
| V | ビデオ |
| A について | 音声 |
| D | データ |
| K | アラーム (I/O,コンタクト閉じる) |
| P | 電話 |
| E について | イーサネット |
| M,W | M・マルチモード,W・シングルモード |
| S,U | S-1310nm,U-1550nm |
| T,R | T送信機,R受信機 |
| FC,ST,SC,LC | ファイバーコネクタタイプ |
| ↑,↓, ↑↓ | ↑-前 (TXからRXへ), ↓ -後ろ (RXからTXへ), ↑↓-両方向 |
| 1,2,3わかった... | 必要なチャンネルの信号量より先にある数字 |
| 0520歳 40歳 | ファイバーコネクタの作業距離の隣にある数字 |
適用する

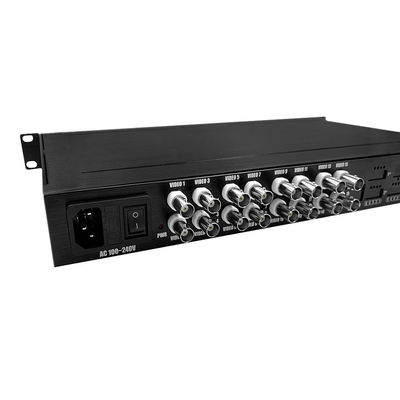

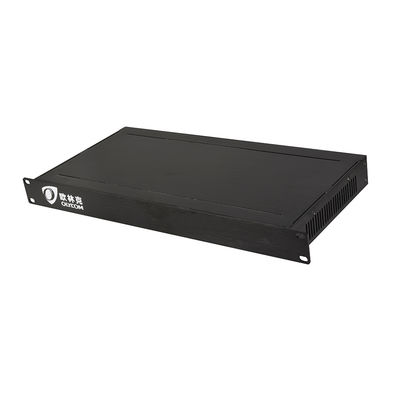

製品写真
