AHD CVI TVI ビデオ RS485 データファイバーメディア変換器
紹介
オリコムのビデオ・デジタル・オプティカル・コンバーターの特徴

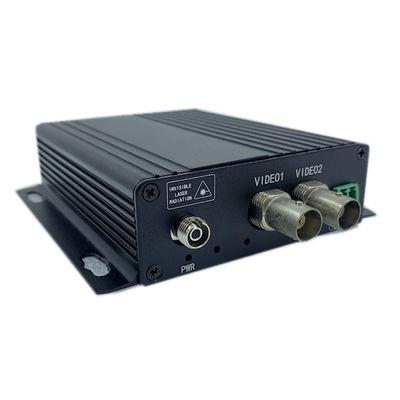

モデル名:OM615-2V↑1D↓WT/R
機能: 2ch AHD/HDTVI/HDCVI ビデオ信号と 1ch RS485 データを長距離光ファイバーで送信
ビデオ: 720P, 960P, 1080P アダプティブ,最大2MP
オプション:コンタクト・ロック,オーディオ,電話,イーサネット信号
主要 な 特徴
- 遅滞なく圧縮する
- オプティカルリンクの損失が低く,最大30dB
- 信頼性が高い
- 1 つのファイバーでWDMでBi-di送信
-
ミニ 頑丈な金属ケース
-
スタンドアロングと3Uラックで入手可能
テクニカルパラメータ
| ビデオ |
| チャンネル数 |
2ch,カメラから制御センターへ |
| ビデオ入力/出力幅 |
典型的な1Vpp (ピークからピーク),ピーク1.2Vpp |
| ビデオ入力インペデンス |
BNC 75Ω (不均衡) |
| デジタルサンプリング |
64 MHz |
| デジタル帯域幅 |
512 MHz |
| 差異的利益段階 |
10%~90% APL DG <1% (典型) |
| ビデオビット幅 |
8ビット |
| S/N比 |
>70dB |
| インターフェース |
BNC |
| RS485 データ |
| チャンネル数 |
1ch,制御室からカメラへ |
| データレート |
115Kbps
|
| オプティカル |
| 波長 |
1310nm/1550nm |
| 出力 |
-8~3dBm |
| オプティックファイバー |
シングルモード:20km/40km,マルチモード:550m |
| 感受性 |
-30dBm |
| インターフェース |
FC標準,ST/SCオプション |
| 電気,環境,機械 |
| 稼働電圧 |
DC 5V1A |
| 動作温度 |
-20°C+70°C |
| 保存温度 |
-45°C+85°C |
| 体重 |
0.40kg/個 (純重量),1.26kg/ペア (総重量) |
| 単一の寸法 |
179mm × 128.5mm × 28.5mm |
適用する
- 高速道路の安全保護と通行料站システム
- 都市交通監視システム
- 建物とキャンパスの監視システム
- ジムナジウム (ライブビデオ・オーディオ)
オーダー 詳細
| OM615-2V↑1D↓WT/R-FC20 |
2ch ビデオ Tx,1ch RS485 データ Rx シングルモード シングルファイバー 20km FCコネクタ |
| OM615-2V↑1D↓MT/R-FC5 |
2chビデオTx,1chRS485データRx 多モード シングルファイバー 0.5km FCコネクタ |
上記は,最も頻繁に注文されるアイテムです.他の構成については,私達に連絡してください.
よくある質問
1Q: あなたのリードタイムは何ですか?
A: 通常は生産に2~4日かかります. その後は商品を送ります.
2Q:私の商品をどのように送りますか?
A: 私たちはDHL,UPSまたはFEDEXで商品を送信します. 追跡番号で配送詳細を確認してください.
3 Q:あなたのMOQについて教えてください
A: 私たちのMOQはUSDまたはEURの条件に基づいて 1pcs/pairです.
4 Q:価格についてです
A: 製品には高品質のコンポーネントがあります. 大量注文や再発注文では低価格です.
5Q: あなたの支払い条件は何ですか?
A: ほとんどの場合,T/Tの送金を行います. 送料前に全額を徴収する必要があります.
サンプル注文では,短い処理時間のためにPayPalの支払いを受けます.
AlipayやWeChatの支払いもよくあります ケースによっては
6このコンバーターはどのビデオチャンネルをサポートし,どのHDアナログフォーマットが互換性がありますか?
OM615-2V↑1D↓WT/Rは,WDM (波長分割マルチプレキシング) 技術を用い,単一のファイバーストランドでカメラから制御センターへ同時に2つのビデオ伝送チャンネルをサポートする.
AHD,HDTVI,HDCVIのビデオフォーマットに完全に適応できる. 720P,960P,および2MPまでの解像度で1080P,つまり,異なるメーカーからのカメラを接続する際に手動形式選択は必要ありません.変換機は受信信号の形式を自動的に認識し,圧縮や遅延なしに送信し,ファイバーリンク全体で完全な画像品質を維持します.
これは,複数のHDアナログフォーマットが同じ監視インフラストラクチャに展開されている混合カメラ環境の理想的なソリューションです.
7このコンバーターでPTZカメラを制御できますか?
OM615-1S3GWT/Rには 1 つのチャンネル RS485 データ伝送が ビデオ信号の反対方向で 制御室からカメラ端まで
この双方向設計により PTZカメラの制御コマンドは ビデオ信号を運ぶ 単一のファイバーストランドを介して送られます制御センターとカメラの位置の間には別々のデータケーブルの必要性をなくすRS485チャネルは,Pelco-D,Pelco-P,およびほとんどのメーカー専用のプロトコルを含むすべての標準PTZ制御プロトコルに十分である最大115Kbpsのデータレートをサポートします.
ビデオとRS485データは,WDM経由で1310nmと1550nm波長を使用して,1つのファイバーで同時に送信され,インストールが大幅にシンプルでコスト効率が高くなります.
8最大の送信距離は? シングルモードとマルチモードの両方のファイバをサポートしていますか?
このコンバータは,異なるプロジェクトスケールと既存のファイバーインフラストラクチャに合わせて柔軟なファイバー構成をサポートします.オーダーされたモデル変種によって,最大20kmまたは40kmのトランスミッション距離をサポートします.多モードのファイバー環境では 550mまでの距離に対応します
オプティカルリンクは,最大30dBの損失予算をサポートし,コネクタ,スペイル,ケーブルランからの現実世界のファイバー損失に対応するための寛大な幅を提供します.標準インターフェースはFC,SCとSTのコンネクタオプションも要求に応じて利用できます.
ご注文の際には 必要な距離とファイバーの種類を 指定してください. 単モードとマルチモードのバージョンが 別々に注文されるので,正しいモデル変数を 確認できます.
9このビデオファイバーコンバーターの典型的な用途は?
The OM615-2V↑1D↓WT/R is specifically designed for professional surveillance and monitoring projects where HD analog video needs to be transmitted reliably over long distances without signal degradation.
典型的な展開環境には高速道路のセキュリティとタールステーションシステム,都市交通監視ネットワーク,建物およびキャンパス監視装置,そして体操場や大型会場でのライブビデオ配信また,政府,交通機関,公衆安全プロジェクトに適しています. 継続的な24/7運用と信号の完整性は重要な要件です.
変換機は,スタンドアロンと3Uのラックマウントの両方で提供されています.複数のファイバーリンクを収容する小さな単一の施設と大規模な集中監視センターの両方に適応できるようにする.
