光ファイバーメディアコンバーター・シャシ
製品紹介
特徴
テクニカルパラメータ
| スロット | 16 スロット |
|
互換性 (カード) |
OM220シリーズ メガビット/高速イーサネットメディアコンバーターカード |
| OM320 シリーズ ギガビット イーサネット メディア 変換 カード | |
| OM520シリーズ WDMメディア変換カード | |
| OMX30シリーズ SFPメディア変換カード | |
| 混合装置をサポートする | |
|
10/100BASET /10/100/1000BASE-Tカード |
STPまたはUTPカテゴリ5/5e/6ケーブル (最大100m) |
|
100BASE-FX /1000 BASE-FX (カード) |
50/125um, 62.5/125um マルチモードファイバーケーブル (550m) 9-125um シングルモードファイバーケーブル (20/40/60/80/100km) |
|
変換モード 遅延時間 (カード) |
保存・送金 <10us 直径<0.9us |
| 流量制御 (カード) | フルデュプレックス・フロー制御 半デュプレックス 逆圧 |
| MTBF (両者) | 50千時間 |
| RJ-45ポート | 自動MDI/MDIX (カード) |
| ファイバーコネクタ | SC標準,SF/TCオプション (カード) |
| 波長 | 1310nm/1550nm (カード) |
| サイズ |
OM1916のラック (カード) のスロット1個 485mm ((L) × 320mm ((W) × 90mm ((H) (ラック) |
| 体重 | G.W:0.112kg (カード),G.W:6.400kg (ラック) |
| 電力消費量 | <2.5W (カードとラック) |
| BER | <1/109 (カード) |
| 動作温度 | -10°C+75°C (ラック) |
| 保存温度 | -45°C+85°C |
| 湿度 | 5%~90% 凝縮しない (両方) |
| MAC アドレス 表 | 1K (カード) |
| バッファのサイズ | 1M (カード) |
| 商品番号コード | ||
| OM1916 | 19 | 16 |
| 19 〜 2U | 16 スロット | |
| 220V | 内部二重 220V 電源 | |
| 48V | 内部48Vの電源を二重供給する | |
| 220V/48V | 内部電源 1 x 220V + 1 x 48V | |
| FE | 10/100Mbps オートセンサー | |
| 遺伝子組み換え | 10/100/1000Mbps オートセンサー | |
| OM220 | メガビット/高速イーサネットメディア変換カード | |
| OM320 | ギガビット イーサネット メディア変換カード | |
| OM520 | WDMメディア変換カード | |
| OMX30 | SFP メディア変換カード | |
| M,S | M・マルチモード,S・シングルモード | |
| S,U | WDMシリーズ,S-1310nm,U-1550nm | |
| FC,ST,SC,LC | ファイバーコネクタタイプ | |
| 220歳 40歳 | ファイバーモードの作業距離の隣にある数字 | |
OLYCOMについて
よくある質問
1このシャシーには何つのメディアコンバーターモジュールがあり どのタイプが互換性がありますか?
OM1916のシャーシは,コンパクトな19インチ2Uラックマウント形状要素に16つのスロットを提供し,最大16つのメディアコンバーターモジュールを 1つのユニット内に配置し,管理することができます.
同時100Mbpsと1000Mbpsのモジュールを同じシャシー内で混合インストールをサポートします.OM220シリーズファストイーサネットカード,OM320シリーズギガビットイーサネットカード,OM520シリーズ WDMカード,およびOMX30シリーズSFPメディア変換カード.この柔軟性は,各モジュールタイプに別々のシャシーを必要とせずに,中央管理された1つの場所に異なる速度とファイバータイプのコンバータを統合することができます..
プラグ・アンド・プレイ・カードの設計により,モジュールはツールなしで迅速かつ簡単に挿入または取り外され,インストール時間を最小限に抑え,将来の拡張または交換を簡素化することができます.
2OM1916のシャシはどの電源オプションをサポートし,冗長性があるか?

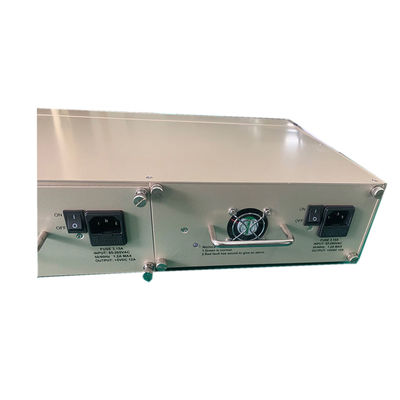

OM1916は,AC 220VとDC 48Vの両方の電源をサポートする二重電源入力で装備されています.この二重入力設計は,電源の1つが故障または中断した場合に電源の冗長性を提供します.シャシは,設置された変換モジュールに影響を与えることなく,二次電源から自動的に動作を続けます.
DC 48Vの互換性により,このシャーシは,標準インフラストラクチャである48VのDC電源配給施設の通信室やキャリアグレードの施設に直接導入するのに適しています.追加のACからDCへの変換装置の必要性を排除する.
MTBFが5万時間,電力の総消費量はカードとラック1台につき2.5W未満OM1916は,ミッションクリティカルなネットワーク環境で,24時間/24時間の信頼性の高い継続的な動作のために設計されています..
3接続されたモジュールとCPE電源の状態のリモートモニタリングをサポートしていますか?
OM1916は CPEの電源故障を 遠隔で検知するネットワーク管理者が,各遠隔施設の物理的な検査を必要とせずに,中央位置から接続された顧客施設機器の電力状態を監視できるようにする..
この機能は,サービスプロバイダーおよびエンタープライズWAN環境において特に価値があり,メディアコンバータが支店,遠隔地にある建物遠隔電源故障の早期発見により,運用チームは,エンドユーザーに影響を受ける前に積極的に対応することができます.
また,シャシーには互換性のあるSFP光接送機のためのD/D (Dying Gasp) 機能もサポートされています.ファイバーネットワークインフラストラクチャの全体的な状態の可視性をさらに向上させるリンク障害通知の追加層を提供.
4互換性のあるモジュールカードではどのファイバータイプと送信距離がサポートされていますか?
OM1916のシャシーは,互換性のあるモジュールカードを通じて,幅広いファイバータイプと距離をサポートし,実質的に既存のファイバープラントインフラストラクチャに適応できます.
多モードファイバーでは,50/125μmおよび62.5/125μmケーブルを最大550mまでの距離でサポートし,建物内およびキャンパスバックボーン接続に適しています.シングルモードファイバーでは,20kmの距離で9/125μmケーブルをサポートする選択されたモジュールカードに応じて,40km,60km,80km,最大100kmまで,大面積の地域を横断する長距離接続まで,地下鉄ネットワークのリンクからすべてをカバーします.
1310nmと1550nmの両方の波長がカード範囲にわたってサポートされており,SCは標準ファイバーコネクタであり,STとFCはオプションとして利用できます.シャーシはOM520シリーズを通じてWDMモジュールカードもサポートしている.必要な場合には,繊維容量を増やすために波長分割マルチプレクスを可能にします.
