ギガビット単核WDMファイバーメディア変換器
WDM メディア 変換器の主要特徴
光ファイバー変換器の技術パラメータ
| スタンダード |
IEEE802.3 (10BASE-T),IEEE802.3u 100BASE-TX/FX (高速イーサネット), IEE802.3z 1000BASE -SX/LX ((ギガビットイーサネット) IEEE802.3x (流れ制御) IEEE802.1q,IEEE802.1p QoS,IEEE802.1d スパンディングツリー |
| 10/100/1000BASE-T | STPまたはUTPカテゴリ5/5e/6ケーブル (最大100m) |
| 1000BASE-FX | 9/125um シングルモードファイバーケーブル (20/40/60/80/100/120km) |
|
変換モード 遅延時間 |
ストレージ・アンド・フォワード<10us,直流<0.9us |
| 流量制御 | フルデュプレックス・フロー制御 半デュプレックス・バックプレッシャー |
| RJ-45ポート | 自動MDI/MDIX |
| ファイバーコネクタ | SC標準,ST/FCはオプション |
| 波長 | 1310/1550nm |
| サイズ | 70mm ((W) x 93mm ((D) x 25mm ((H) |
| 体重 | 純重量:0.16kg 総重量:0.42kg |
| 入力電圧 | DC 5V1A 外部電源アダプター |
| 電力消費量 | <2.5W |
| MTBF | 50千時間 |
| BER | <1/1000000000 |
| MAC アドレス 表 | 1K |
| バッファのサイズ | 128K |
| 動作温度 | 0°C~50°C |
| 貯蔵温度 | -40°C~70°C |
| 貯蔵湿度 | 5%~90% 降らない |
管理されていないメディアコンバータの適用
Commercial Media Converter の注文詳細
| TA511/2-GE/SC-20 | 10/100/1000M 単独 単一ファイバー 単一モード SC 20km 外部電源 |
| TA511/2-GE/SC-40 | 10/100/1000M,スタンドアロン,単一ファイバー,単一モード,SC,40km,外部pweまたは供給 |
| TA511/2-GE/SC-60 | 10/100/1000M 単独 単一ファイバー 単一モード SC 60km 外部電源 |
| TA511/2-GE/SC-80 | 10/100/1000M スタンドアローン シングルファイバー シングルモード SC 80km 外部電源 |
| TA511/2-GE/SC-100 | 10/100/1000M 単独 単一ファイバー 単一モード SC 100km 外部電源 |
| TA511/2-GE/SC-120 | 10/100/1000M 単独 単一ファイバー 単一モード SC 120km 外部電源 |
トラブルシューティング
1Q: ネットワークパケットの損失?
A: (1) デュプレックスモードの不一致性 MC やスイッチ,ルーターなどの他の接続機器
(2) 問題があるかどうか確認してください. RJ45ケーブルとRJ45プラグ
(3) 正確なプラスターコードを使用しているか確認してください. そして正しい接続をします.
(4) ファイバーリンクの損失が超えているかどうかを確認してください 受信感度
2Q: MCが接続された後,通信できない?
A: (1) ファイバー接続は反対,すべての交換 TXとRX繊維
(2) RJ45ポートが他のポートと正しく接続されていない場合 設備 (横線に注意してください)
直接線)
ファイバーポートも不一致の問題があるかもしれません 例:メディアコンバータがLFP機能で動いている場合
APCコアとファイバーパッチコードを接続すると メディアコンバータは,トランシーバーがPCと コア,メディアコンバータは通信しない
LFP機能がない場合, 効果はない
3Q: 試験方法の種類は メディアコンバータに問題がある?
(1) 局所試験
2つのPCと2つのMCを接続してPingテストを行います
メディアコンバーターで
問題を抱えている場合, メディアコンバータに問題があるのは確かだ
(2) リモート・サイト・テスト
2つのPCと2つのメディアコンバータを接続して ピンテストです. ピンが大丈夫でない場合は,あなたはチェックする必要があります ファイバーリンクが正常で,送信が正常であるかどうか PCの電源と受信力は 適切な範囲内です
ピンテストで問題がない場合は, ファイバーリンクは大丈夫です,あなたはいくつかの問題がある判断することができます スイッチで

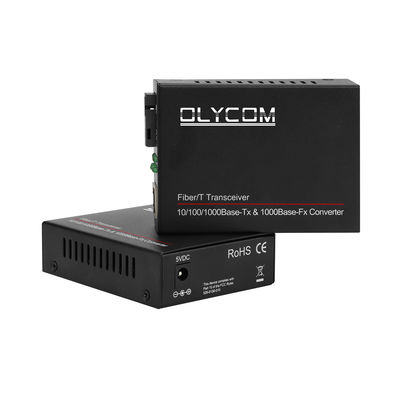

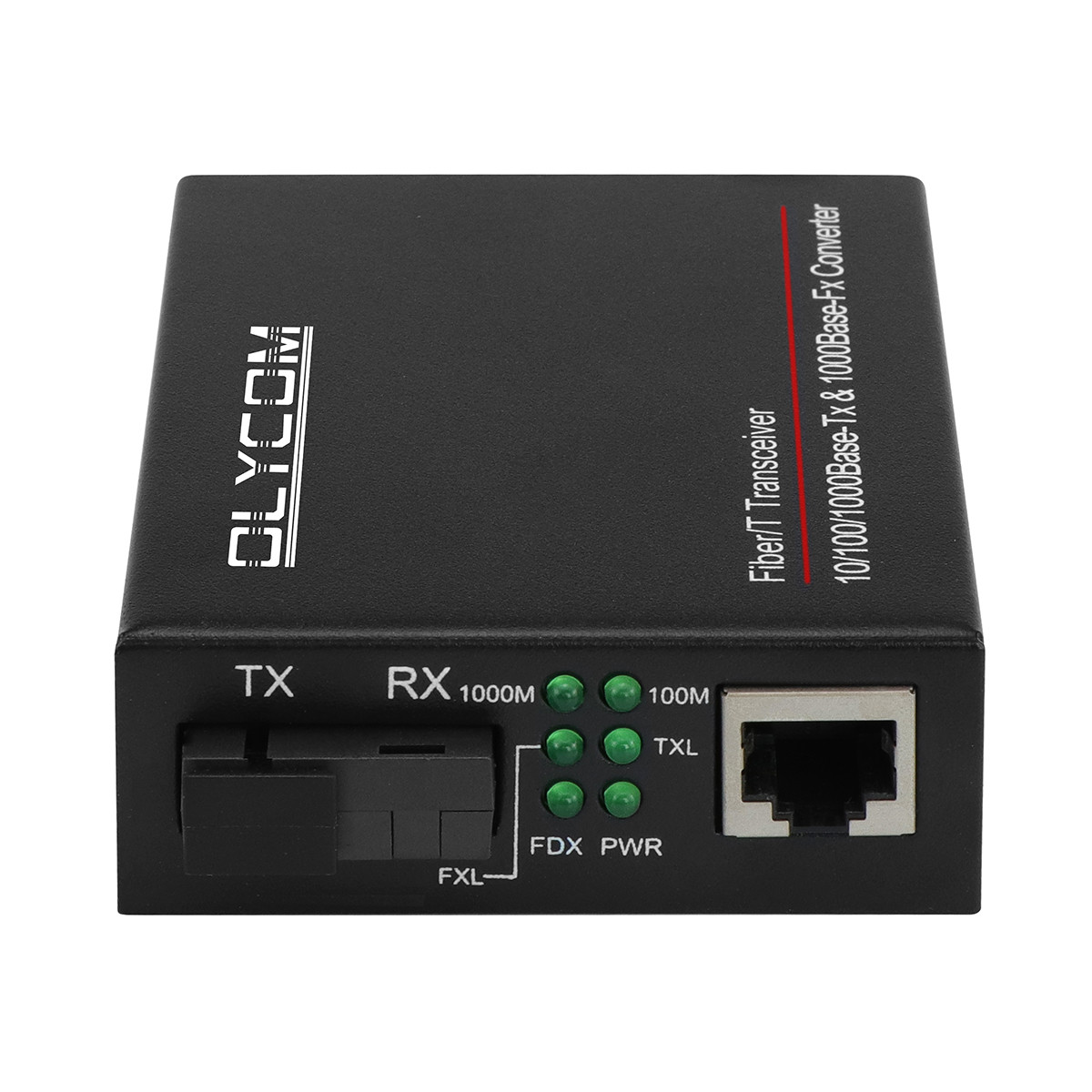

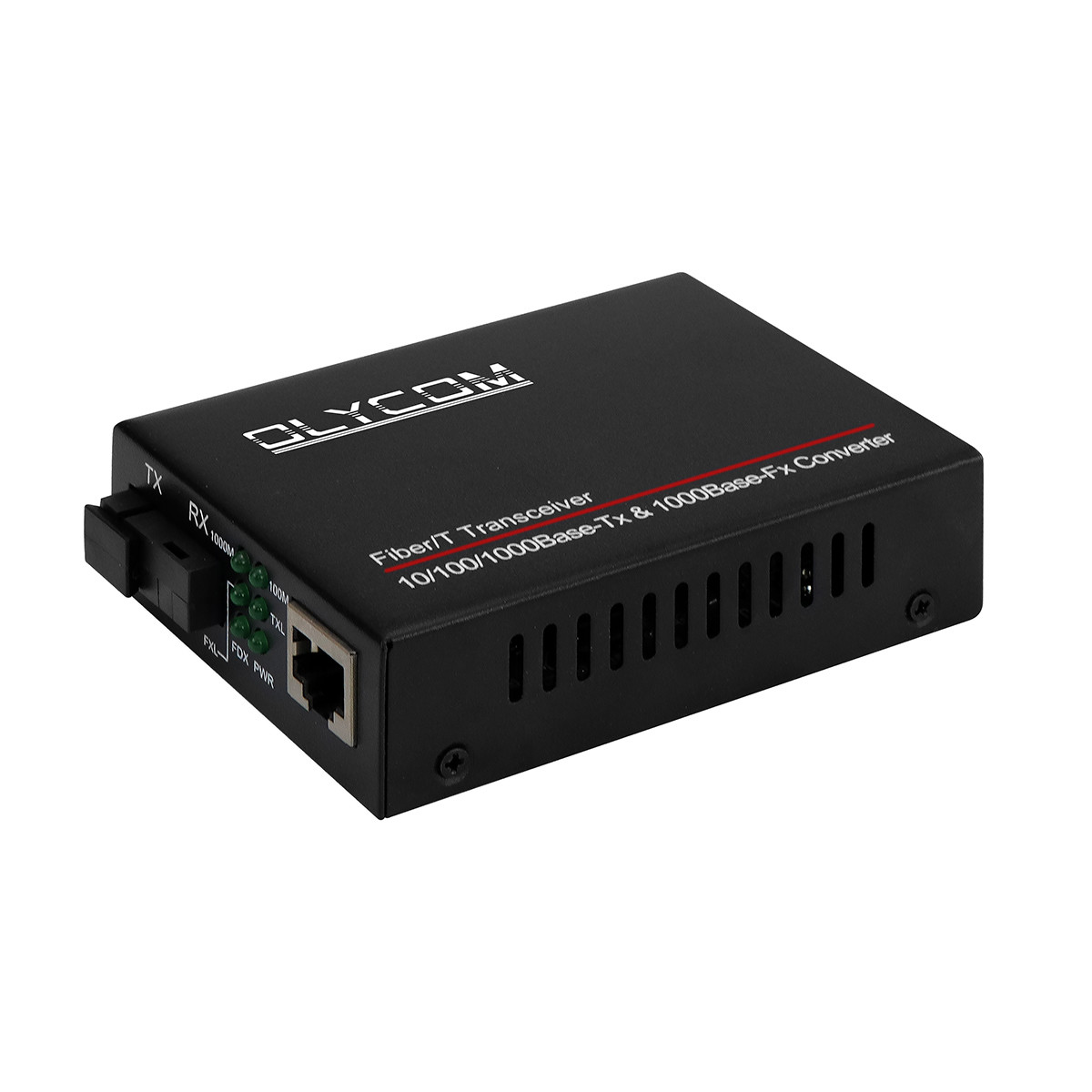

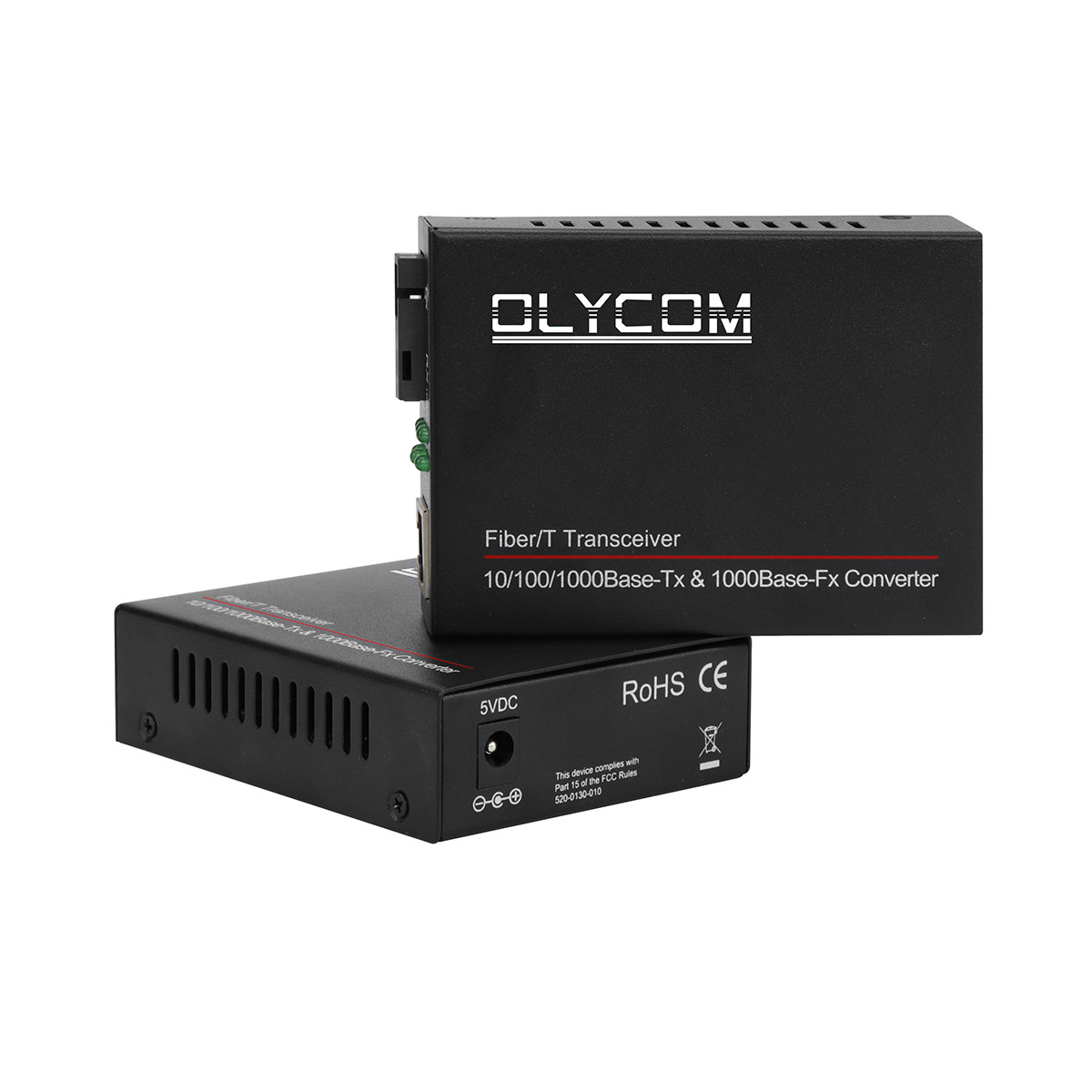

製品写真
