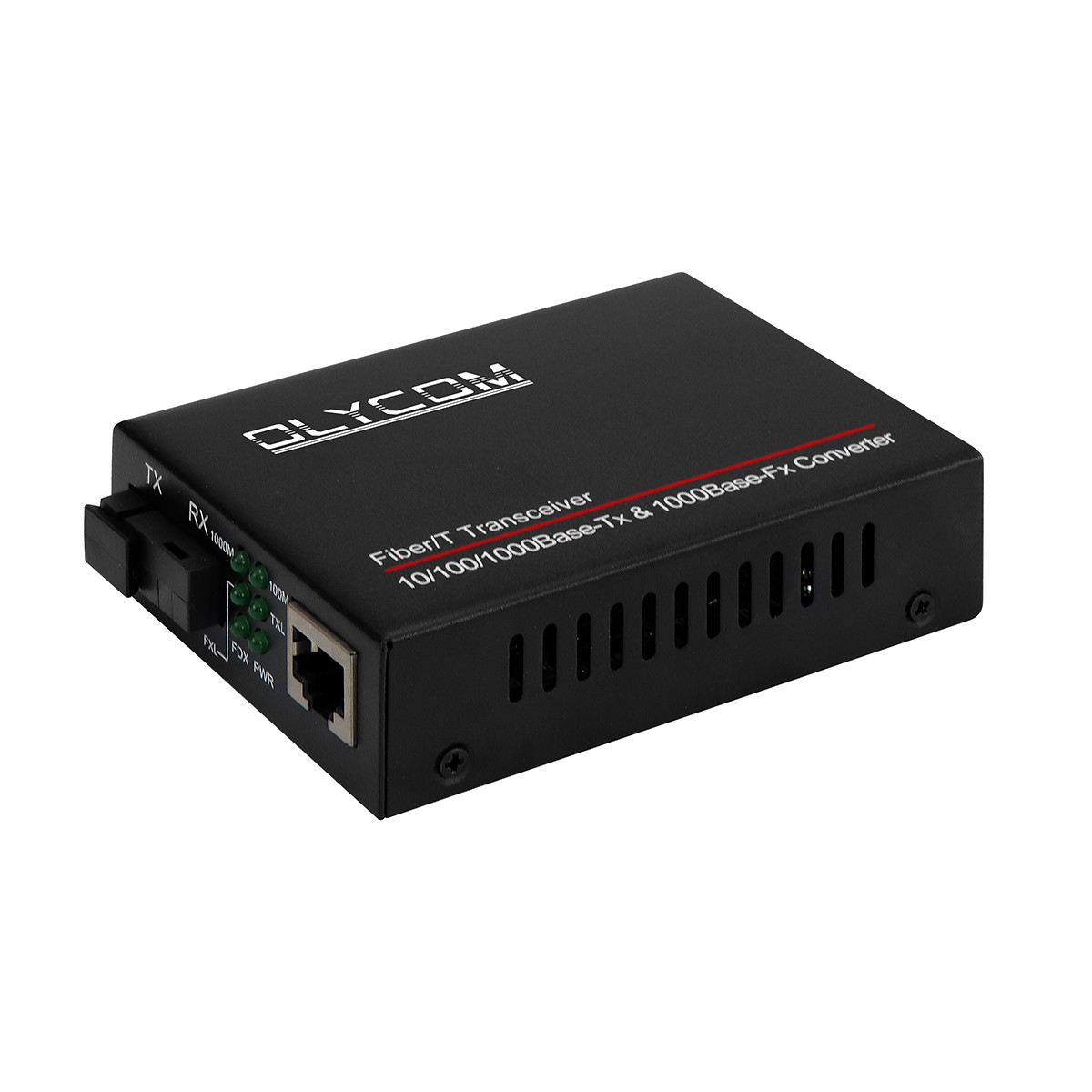

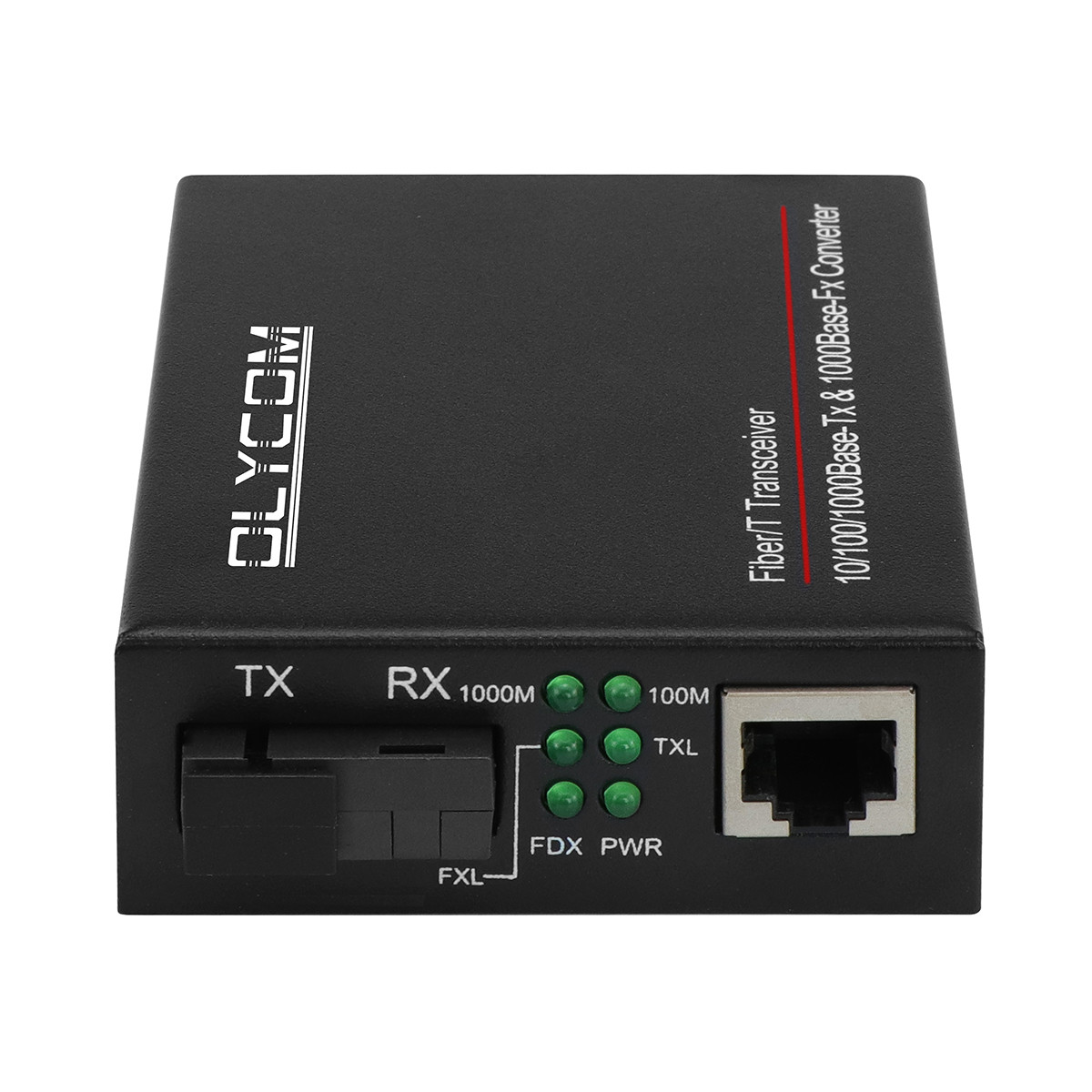

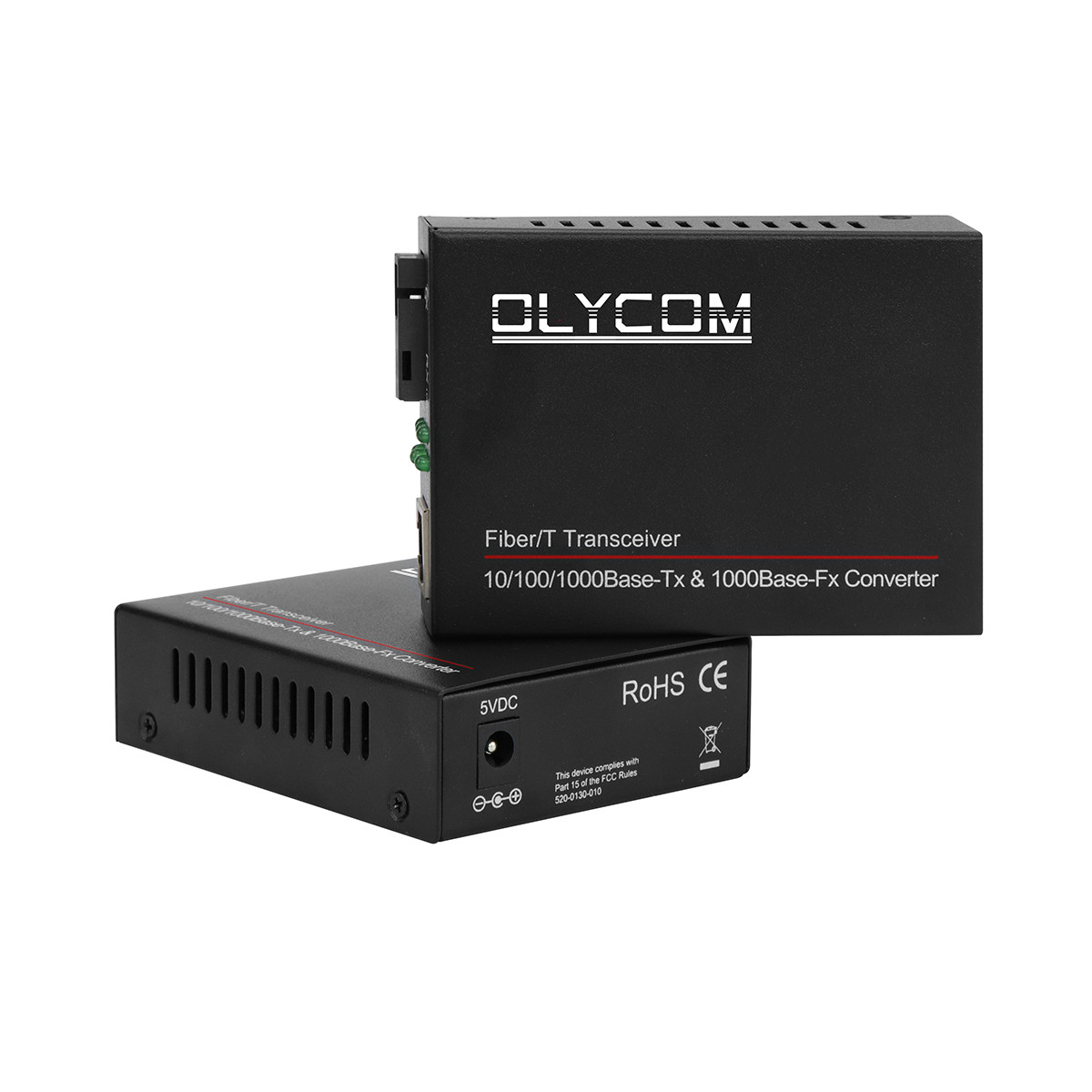

ギガビットシングルコアWDM光メディアコンバーター
WDMメディアコンバーターの主な機能
光ファイバーコンバーターの技術パラメータ
| 標準 |
IEEE802.3（10BASE-T）、IEEE802.3u 100BASE-TX/FX（ファストイーサネット）、 IEEE802.3z 1000BASE-SX/LX（ギガビットイーサネット） IEEE802.3x（フロー制御） IEEE802.1q、IEEE802.1p QoS、IEEE802.1d スパニングツリー |
| 10/100/1000BASE-T | STPまたはUTPカテゴリ5/5e/6ケーブル（最大100m） |
| 1000BASE-FX | 9/125umシングルモード光ファイバーケーブル（20/40/60/80/100/120km） |
|
変換モード 遅延時間 |
ストア＆フォワード<10us、ストレートスルー<0.9us |
| フロー制御 | 全二重フロー制御、半二重バックプレッシャー |
| RJ-45ポート | Auto-MDI/MDIX |
| 光ファイバーコネクタ | SC標準、ST/FCオプション |
| 波長 | 1310/1550nm |
| 寸法 | 70mm（幅）x 93mm（奥行）x 25mm（高さ） |
| 重量 | 正味重量：0.16kg；総重量：0.42kg |
| 入力電圧 | DC 5V1A（外部電源アダプター付き） |
| 消費電力 | <2.5W |
| MTBF | 50,000時間 |
| BER | <1> |
| MACアドレステーブル | 1K |
| バッファサイズ | 128K |
| 動作温度 | 0℃～50℃ |
| 保管温度 | -40℃～70℃ |
| 保管湿度 | 5%～90%結露なきこと |
商用メディアコンバーターの注文情報
| TA511/2-GE/SC-20 | 10/100/1000M、スタンドアロン、シングルファイバー、シングルモード、SC、20km、外部電源 |
| TA511/2-GE/SC-40 | 10/100/1000M、スタンドアロン、シングルファイバー、シングルモード、SC、40km、外部電源または供給 |
| TA511/2-GE/SC-60 | 10/100/1000M、スタンドアロン、シングルファイバー、シングルモード、SC、60km、外部電源 |
| TA511/2-GE/SC-80 | 10/100/1000M、スタンドアロン、シングルファイバー、シングルモード、SC、80km、外部電源 |
| TA511/2-GE/SC-100 | 10/100/1000M、スタンドアロン、シングルファイバー、シングルモード、SC、100km、外部電源 |
| TA511/2-GE/SC-120 | 10/100/1000M、スタンドアロン、シングルファイバー、シングルモード、SC、120km、外部電源 |
トラブルシューティング
1. Q: 深刻なネットワークパケットロスが発生しますか？
A: (1) MCと、スイッチやルーターなどの他の接続機器との間で、デュプレックスモードの不一致 (2) RJ45ケーブルとRJ45プラグに問題がないか確認してください
(3) 正しいパッチコードを使用し、正しく接続しているか確認してください (4) 光ファイバーリンク損失が受信感度を超えていないか確認してください
2. Q: MCを接続しても通信できませんか？ A: (1) 光ファイバーの接続が逆になっています。TXとRXの光ファイバーをすべて交換してください
(2) RJ45ポートが他の機器と正しく接続されていません（クロスケーブルとストレートケーブルに注意してください） 光ファイバーポートにも不一致の問題がある場合があります。例えば、メディアコンバーターにLFP機能があり、APCコアの光ファイバーパッチコードをPCコアのトランシーバーを備えたメディアコンバーターに接続した場合、メディアコンバーターは通信しません。
しかし、メディアコンバーターにLFP機能がない場合は、影響はありません。
3. Q: メディアコンバーターに問題がある場合、どのようなテスト方法が適用できますか？ (1) ローカルサイトテスト
2台のMCを2台のPCに接続し、Pingテストを実行します。Pingに問題がなければ、メディアコンバーターに問題はないと言えます。Pingに問題があり、メディアコンバーターに問題があると断定できる場合は、 (2) リモートサイトテスト
2台のメディアコンバーターを2台のPCに接続し、Pingテストを実行します。Pingが正常でない場合は、光ファイバーリンクが正常であるか、PCの送受信電力が適切な範囲内にあるかを確認する必要があります。
Pingテストに問題がなければ、光ファイバーリンクは正常であることを示しており、スイッチに問題がある可能性があります。 OLYCOMについて
