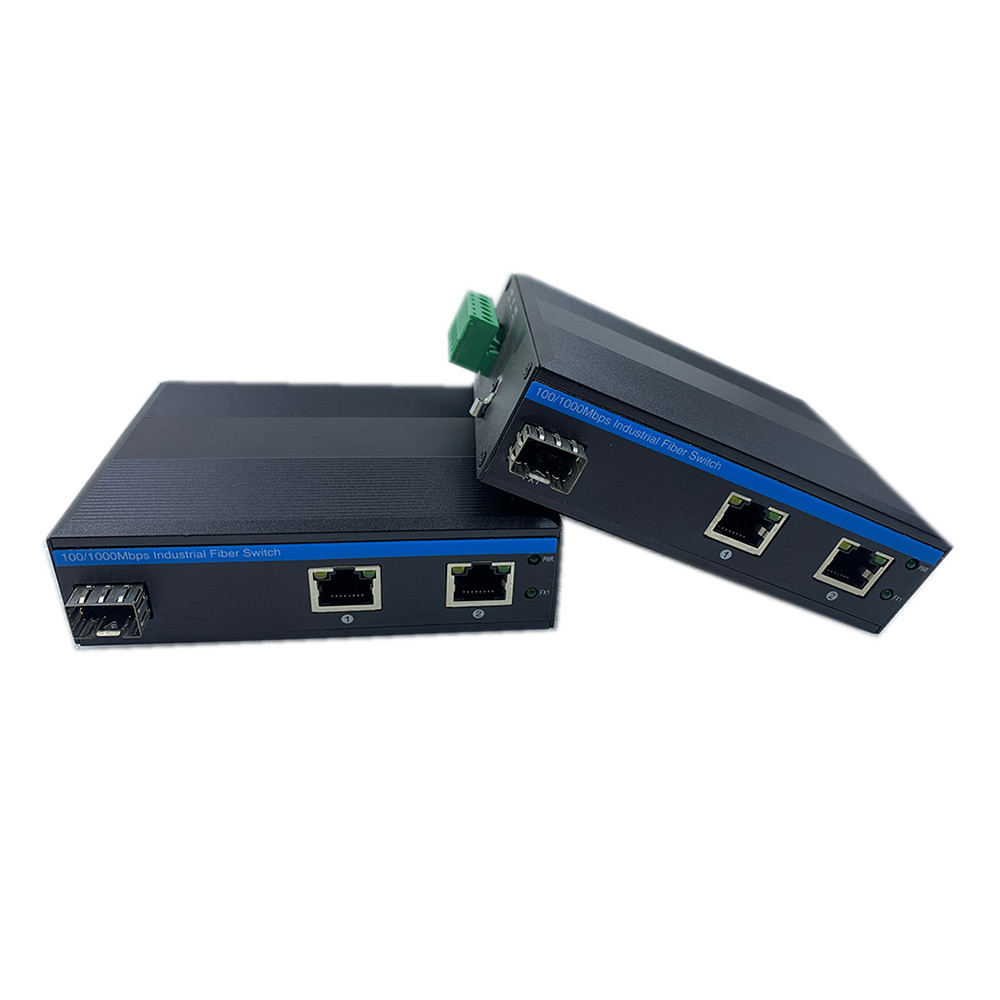

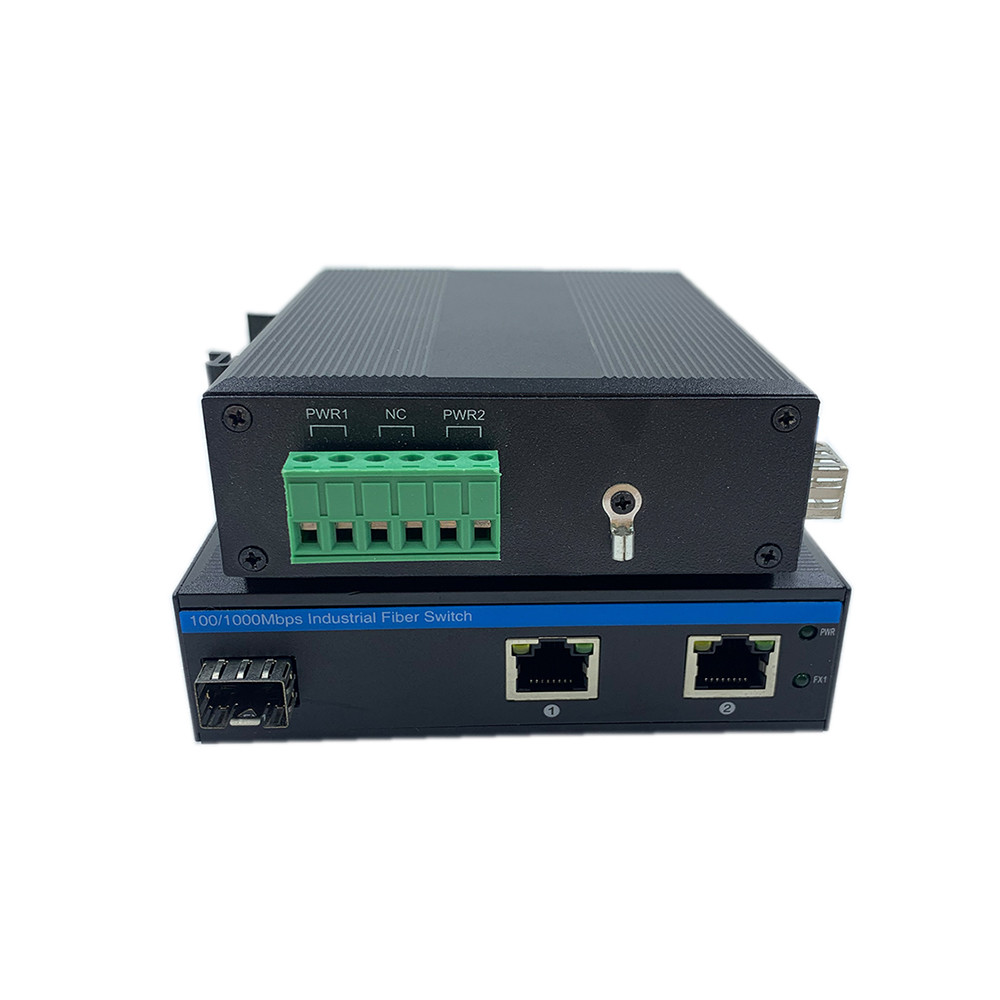

10/100Mps ファイバーイーサネットミニ産業ネットワークスイッチ
産業用ネットワークスイッチの製品詳細
頑丈なイーサネットスイッチの技術データ
| 製品名 | 10/100Mbps インダストリアルファイバースイッチ ((1F+2TP) |
| モデル番号 |
IM-FS120FE |
| 港 |
1x100M SFPファイバー SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2km; 850nm, 500メートル 4x10/100/1000M UTP RJ45 ((MDI/MDIX自動検出をサポートする) 1x6-PIN パワー・ターミナル・ブロック |
| 議定書 |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) |
| 切り替え機能 |
送信方式:保存と転送 転送遅延: <10us システム帯域幅: 0.6Gbps (交通渋滞以外の) 4K パケットバッファサイズ: 1.75Mb |
| ネットワークメディア |
10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m) 100/1000BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m) |
| LED |
パワー ファイバー ネットワーク PoE PWR:パワー
繊維:FX1 オン: トランスミッションは正常に 切断: 送信は正常ではない (障害のある光学モジュールまたは切断)
銅オレンジ: PoE指標 PoEが動いている オフ: PoE は動作していないか,これは非 PoE デバイスです.
銅緑色: 速度表示 オン: 送信速度は1000Mbps 瞬き: 送信中 オフ: 接続を切断または動作速度が10/100Mbps |
| 電力消費量 | 全電荷≤5W |
| 電源 |

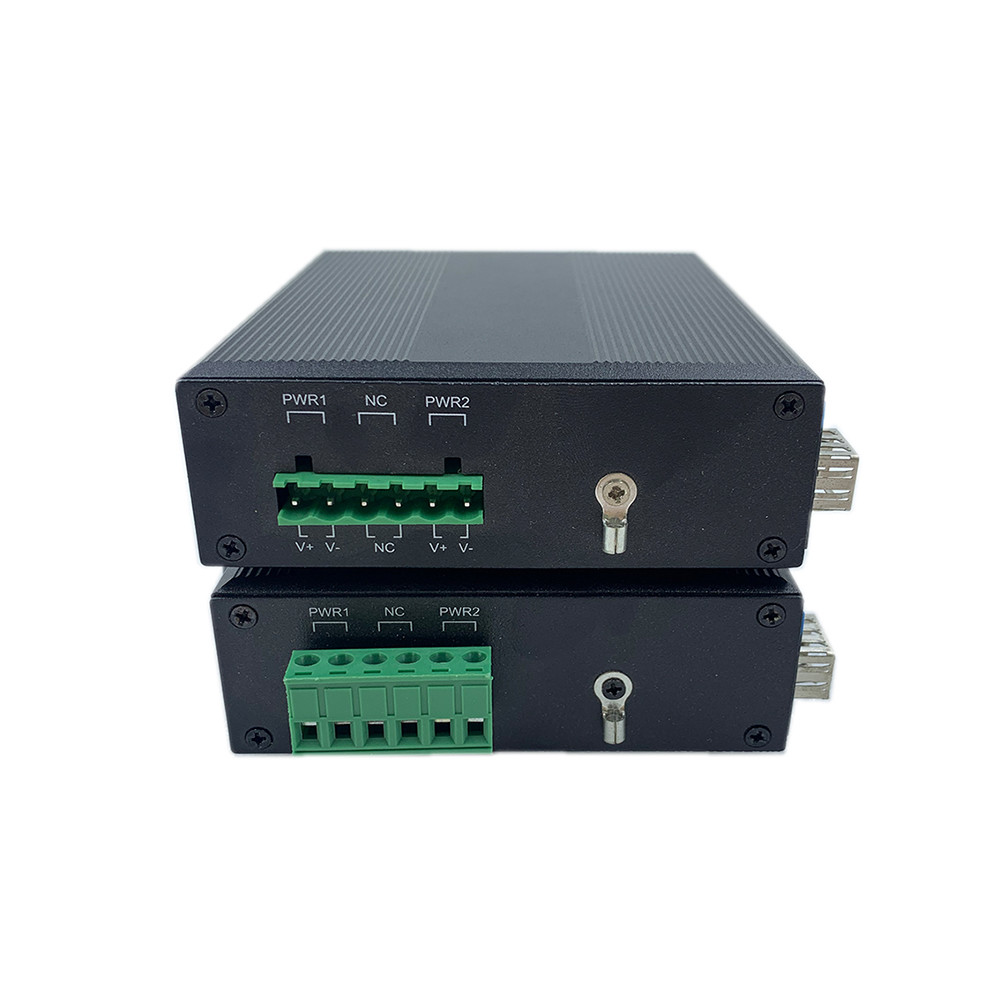

冗長DC12V~DC52V入力,通常DC12V/DC24V/DC48V バック接続: サポート |
| 環境 |
作業温度: -40°C~75°C 保存温度: -40°C~85°C 作業湿度 10%~90% 凝縮しない 貯蔵湿度: 10%~95%,冷却しない |
| 産業基準 |
ESD:IEC61000-4-2, ±15KV空気, ±6KV接触 EFT:IEC61000-4-4,一般的 ±6KV 波長:IEC61000-4-5,差分 ±2KV,一般±6KV |
| 認証 |
CE-EMC:EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3:2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11: 試験試験試験2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63 について42014 年 |
| メカニカル情報 |

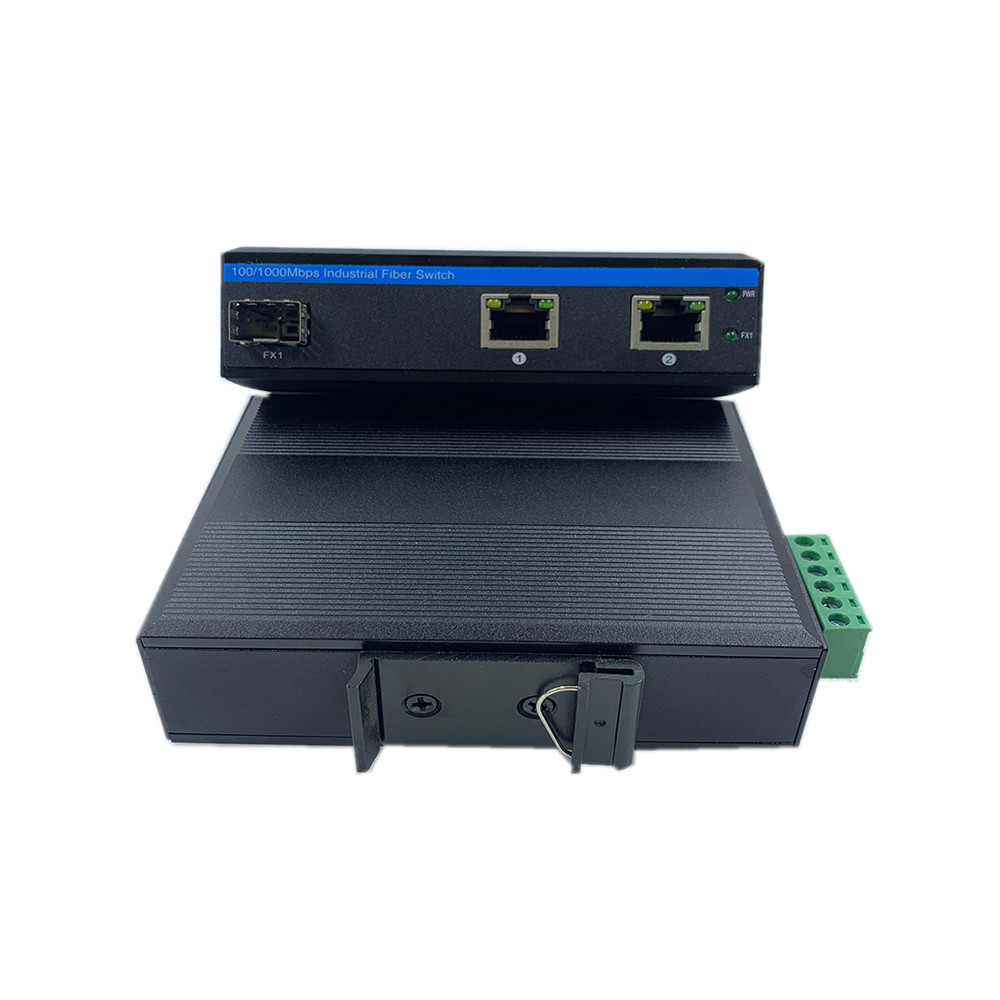

シェル:波紋金属シェル,IP40級レベル 尺寸: 114*93*35mm 装着方法: ディンレール/壁装着 体重:0.35kg/0.45Kg (純/総) |
| 保証 | 3年 終身技術サポート |
10/100Mbps ファイバースイッチの適用
| 産業用光学モジュール | |
| OSPL1E06D-85 | 100BASE-FX ((850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D ((TX 1550 RX1310) |
| 産業用DIN電源 | |
| IM-DAC220/DC12V1.67A | AC220VからDC12V1.67A,−30°C−70°C |
| IM-DAC220/DC24V1A | AC220VからDC24V1A,−30°C−70°C |
輸送箱に関する情報
製品サイズ: 11.4*9.3*3.5cm
内箱のサイズ: 23*16.5*5.8cm
製品重量:0.35kg
パッケージ重量: 0.45Kg
マスターボックスサイズ: 67*33*47cm
梱包量: 40個
梱包重量: 20kg
