プロジェクトの背景
遠距離光学ネットワークのプロジェクトでは,90km離れた2つの場所間の高容量で費用対効果の高い送信ソリューションが必要でした.
4×100Gのクライアントトラフィックを単一のファイバーインフラストラクチャで輸送し,建設工事とファイバーコストを最小限に抑え,高い信頼性と管理性を維持する必要がありました.
技術的な評価の後 工学チームはOlycomを選択しましたOM5800 プラットフォーム, 400GコアレンスのCFP2BiDiトランシーバーをベースにした単一ファイバー双方向DWDMソリューションをパッシブバンドスプリッター技術と組み合わせて展開する.
プロジェクト 課題:単一ファイバーによる一貫した伝送
単一ファイバーで動作するコアレントな光接受信機は 基本的な物理的な課題に直面しています送信された光信号は,端から受信された信号よりもはるかに強力です..
共有されたファイバーでは,Rayleighの反射とコンネクター反射は 送信信号から受信機に戻り,コレント検出器を圧倒する可能性があります
この展開の課題は以下の通りでした.
解決法:バンドスプリッタ付きのBiDiコアレントDWDM
プロジェクトでは,次のアーキテクチャで Olycom OM5800 プラットフォームを展開しました.

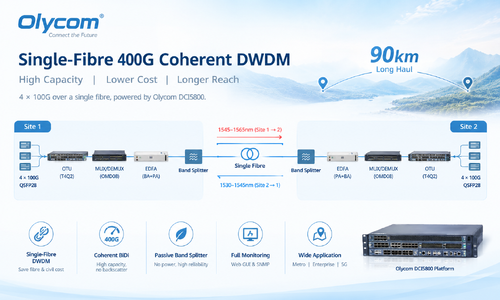

クライアント側 → OTU (T4Q2) → MUX/DEMUX (OMD08) → EDFA (BA+PA) → バンドスプリッタ → シングルファイバー → バンドスプリッタ → EDFA (PA+BA) → MUX/DEMUX → OTU → クライアント側
シングルファイバーによるコアレンスの伝送を可能にする鍵は,C帯を2つの異なる波長帯に分割するバンドスプリッターです.
について400GコアレンスのCFP2モジュール赤い帯に Tx,青い帯に Rx を搭載した単一の光学ポートを使用します.
これはトランシーバーレベルでのバックスキャッターの問題を排除し,バンドスプリッターは線側での受動波長隔離を提供します.
双方向分離を実現するために特別な繊維や活性成分は必要ありません.
なぜ単一繊維DWDMなのか?
Q:なぜ従来の二重繊維よりも 単一繊維を選んだのか?
シングルファイバーDWDMは,ファイバーインフラストラクチャの需要を半分に削減し,リースされたファイバーコストと土木施工費の両方を直接削減します.
繊維の利用が限られたり高価な長距離路線では,これは重要な運用と資本節約を意味します.
バンドスプリッタは,電力を必要としない完全に受動的なコンポーネントで,単一ファイバーアーキテクチャを可能にしながら,軽微な複雑さを追加します.
このソリューションは,コアレンスのBiDiトランシーバーと組み合わせると,伝統的な単チャンネルシステムと同じファイバーフットプリントで400Gの容量を提供します.
主要な展開パラメータ
スパン距離: 90km
スパン損失: ~25dB
ラインサイド容量: 400G (合計4×100G)
トランシーバータイプ: 400Gコアレント CFP2 BiDi
クライアントインターフェイス: 4×100G QSFP28 (100GBASE-LR4)
増幅:方向ごとにOBA20/G12 (ブースター) +OPA16/G20 (プレアンプ)
Mux/Demux: OMD08 8チャネルC21C28 100GHz DWDM
シングルファイバー技術:バンドスプリッター (Cバンド赤/青の分離)
管理: Web GUI と SNMP を通して OM5800 NMS
アプリケーション拡張:ポイント対ポイントリンクを超えて
この展開は,点から点までの長距離リンクに焦点を当てていたが,同じOM5800プラットフォームと単一ファイバーBiDiアプローチは,さまざまなネットワークシナリオに適用できる.
1地下鉄と地域ネットワーク
都市から都市またはデータセンターの相互接続で,ファイバーが単一ファイバーDWDMより直接優遇される場合,既存のインフラストラクチャの有効容量を倍増します.
2企業とキャンパスネットワーク
キャンパスや建物の間のダークファイバーが限られている組織は,追加のファイバー配備なしで帯域幅を最大化するために単一ファイバーDWDMを使用できます.
3モバイル バックホールと5G フロントホール
5Gネットワークの拡大に伴い フロントハールとバックハール・リンクは 高い容量で低レイテンシーな輸送を必要としていますシングルファイバーコアレンスのDWDMは,主要なファイバーインフラストラクチャの変更なしに効率的なアップグレード経路を提供します.
よく 聞かれる 質問
Q: バンド・スプリッタは バック・スプリッタの問題を解決する?
バンドスプリッタは,各伝送方向をC帯の異なる部分に割り当てます. 赤い (15451565nm) と青 (15301545nm).BiDi CFP2トランシーバーが異なる波長帯域で送信し受信するため受信帯の外に落ちてフィルタリングされ,干渉を防ぐ.
Q:バンドスプリッタは活性成分ですか?
帯分断器は完全に受動性がある.電力を必要とせず,アクティブの故障点を導入していない.これは単一繊維ソリューションの全体的な信頼性に貢献する.
Q:OM5800プラットフォームは 遠隔管理できますか?
OM5800 NMSは,トランシーバーの全てのパラメータのリアルタイムモニタリングのための Webベースの GUI を提供します.SNMP 投票統合は,自動化されたネットワーク管理システムにもサポートされています.
Q: どのクライアントインターフェースがサポートされていますか?
T4Q2 OTUカードは4×100G QSFP28クライアントインターフェイスをサポートし,単一の400GコアレンスのCFP2ラインサイド信号に集成する.また,このプラットフォームは,将来のネットワーク成長のためにより高い容量構成をサポートしています.
