プロジェクト概要
顧客は,既存のダークファイバーインフラストラクチャで2つのデータセンターを相互接続するために高容量DWDM点対点伝送システムを必要とした.
主要な要件は以下の通りでした.
|
ポイント |
要求事項 |
|
サービスタイプ |
10GEイーサネット |
|
初期容量 |
200g |
|
将来 の 拡大 |
400G |
|
ファイバー距離 |
50キロ |
|
繊維 減少 |
15~18dB |
|
保護 |
オプティカル・ライン・プロテクション (OLP) |
|
建築 |
ポイント対ポイントDWDM |
|
拡大戦略 |
成長するにつれて支払う |
顧客は初期段階では 20 x 10G サービスのみを起動し,既存の DWDM プラットフォームを入れ替わらずに 40 x 10G サービスに拡張することを計画していた.
デザイン 目的
プロジェクトの設計は,次のエンジニアリング目標に焦点を当てました.
50kmのファイバーで200Gコアレンスの送信をサポートする
400Gへのシームレスなアップグレードを許可する
15~18dBの繊維衰弱下で高い伝送安定性を確保する
光学保護の冗長性を提供する
第"段階の展開中にCAPEXを最小限に抑える
将来の拡張のために光学層投資を維持する
ソリューションアーキテクチャ
提案された解決策は,Olycom OM5800 DCI-BOXコアレンスのDWDMプラットフォーム.

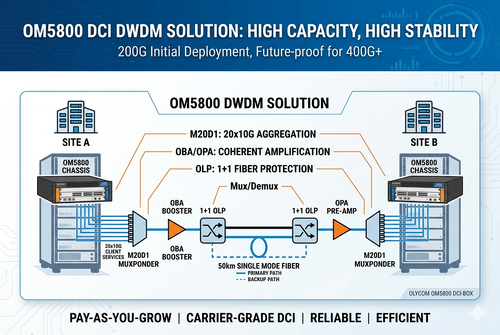

1システムアーキテクチャ
サイトA
↓
OM5800 DWDM プラットフォーム
↓
50km シングルモードファイバー
↓
OM5800 DWDM プラットフォーム
↓
サイトB
2装置の構成
2.1 光学層
|
モジュール |
機能 |
|
OMD08 |
8CH DWDM Mux/Demux |
|
OP1 |
1+1 光線保護 |
|
OBA |
ブースターアンプ |
|
OPA |
前増幅器 |
|
OCM (オプション) |
オプティカルチャネルモニタリング |
|
OTDR (オプション) |
繊維監視 |
2.2 電気層
ステージ1 〜200Gの導入
|
モジュール |
機能 |
|
M20D1 |
20 x 10GE → 1 x 200Gコアレンスのムックスポンダー |
第2段階 400G拡張
|
モジュール |
機能 |
|
2*M20D1 |
2*20 x 10GE → 2 x 200Gコアレンスのムックスポンダー |
|
T4Q1 (選択可能) |
4 x 100GE → 1 x 400Gコアレンスのトランスポーダー |
エンジニアリング設計の詳細
1. 顧客サービスアグリゲーション
M20D1 muxponderカードは20の10GEクライアントサービスを1つの200Gコアレンスの光波長に集約する.
技術的特徴
|
パラメータ |
仕様 |
|
クライアントインターフェース |
20 x SFP+ 10GE |
|
ラインインターフェース |
1 x CFP2-DCO 200G |
|
DWDMグリッド |
50GHz C帯調節可能 |
|
モジュレーション |
QPSK / 16QAM |
|
FEC |
oFEC |
|
サービス マッピング |
ODU2 → ODUC2 → OTUC2 |
CFP2-DCO モジュールは,従来の灰色光学と比較して,OSNRの許容性が向上し,送信性能が向上します.
2オプティカルリンク予算分析
繊維 の 状態
|
ポイント |
価値 |
|
ファイバー距離 |
50キロ |
|
繊維の衰弱 |
15~18dB |
|
コネクタ/スプライス マージン |
2~3dB |
|
合計推定リンク損失 |
18~21dB |
総光学衰弱がコレント受容器の感度限界に近づくため,EDFA増幅が導入される.
EDFA増幅設計
解決策は以下です.
|
増幅器のタイプ |
位置 |
|
OBA |
側ブースター |
|
OPA |
受信側前増幅器 |
オプション OLA ライン増幅は,将来のより高容量展開のために追加できます.
EDFAの特徴
|
ポイント |
価値 |
|
利益 |
33dBまで |
|
出力 |
+20dBmまで |
|
騒音数 |
典型的な5dB |
|
作業部会 |
C帯 1528~1565nm |
増幅器の設計により,光学スペン全体で一貫した200G送信に十分なOSNRマージンが確保される.
3DWDMチャネル計画
第1段階
|
資源 |
使用 |
|
アクティブチャネル |
1 |
|
占める能力 |
200g |
|
予約されたチャンネル |
7 |
第2段階
|
資源 |
使用 |
|
アクティブチャネル |
2 |
|
占める能力 |
400G |
|
予約されたチャンネル |
将来 の 拡大 |
OMD08プラットフォームは,50GHz DWDMグリッドで最大8波長をサポートし,次の方向への将来の移行を可能にします.
400Gコアレンスの波長
800Gコアレンスの波長
ROADMネットワーク
多サイトDCIアーキテクチャ
4光学保護設計
サービス継続性を保証するために,このシステムはOP1光線保護を統合しています.
保護 機能
|
機能 |
記述 |
|
保護モード |
1+1 ファイバー保護 |
|
切り替える時間 |
<15ms |
|
動作モード |
オートマティック / マニュアル |
|
復元モード |
サポート |
|
インターフェース |
名前 |
機能 |
|
ライン IN |
PA/LA/BA入力インターフェイス |
小さな信号 光源入力ポート |
|
SIG OUT について |
PA/LA/BA 出力インターフェース |
EDFA 増幅出力 オプティカルポート |
|
OTDR IN1 |
OTDR 入力インターフェース |
OTDR信号入力光端口 |
|
MON OUT |
監視港 |
EDFAのパフォーマンスモニタリングインターフェース,OPMまたはスペクトロメーターに接続します. |
|
WDM COM |
COM ポート |
WDM COM オプティカルポート |
|
WDM 1510 |
1510 シグナル |
1510 シグナルライトポート |
|
WDM 1550 |
1550 シグナル |
1550 シグナルライトポート |
|
OSC OUT |
監視チャンネル出口ポート |
SFP RXをリンクしてネットワーク管理情報を送信する. |
|
RX |
光学モジュール入力ポート |
ネットワーク管理情報を送信する |
|
TX |
光学モジュール出力ポート |
ネットワーク管理情報を送信する |
保護メカニズム
1普通の条件では トラフィックが主要な光路で走る, sエコンダリーファイバーは待機状態のまま
2繊維の分解または中断が起こると: 光学電源モニタリングで異常が検出
OP1は自動的にトラフィックをバックパスに切り替えるそしてデバイスの中断はミリ秒に最小化されます.
このアーキテクチャは,ネットワークの可用性とSLAの信頼性を大幅に向上させます.
5将来の拡大戦略
顧客は,ハードウェアの大きな交換なしで長期スケーラビリティを要求した.
OM5800 プラットフォームは,以下をサポートします.
|
アップグレード方向 |
能力 |
|
200G → 400G |
サポート |
|
400G → 800G |
サポート |
|
固定グリッド → 柔軟グリッド |
サポート |
|
ポイントからポイント → ROADM |
サポート |
顧客は,次のようなものを再利用しながら,サービス帯域幅を徐々に増加させることができます.
既存のシャーシ
DWDM mux/demux
オプティカルアンプ
保護システム
ファイバーインフラ
これによって将来のアップグレードコストや 運用中断は最小限に抑えられます
レイクレベルでの展開
サイトごとに提案された設定
|
設備 |
量 |
|
OM5800 シャーシ |
1 |
|
M20D1 カード |
1〜2 |
|
OP1 OLP カード |
1 |
|
OBAアンプ |
1 |
|
OPA増幅器 |
1 |
|
OMD08 DWDM モジュール |
1 |
|
二重電源モジュール |
2 |
運用上の利点
1高い信頼性:一貫したトランスミッション技術
2繊維の効率的な利用
3モジュール構造
4キャリアグレードの建築
結論
OM5800コアレントDWDMプラットフォームは,顧客の50kmの地下鉄光学ネットワークのためにスケーラブルでキャリアグレードのDCI通信ソリューションを成功裏に提供しました.
プロジェクトでは以下のことが達成されました.
初期200G導入
400Gへのシームレスな移行
15~18dBの光学損失を超えた信頼性の高い送信
急速な光学保護の切り替え
長期的インフラ投資の保護
このケースは,企業DCI,キャリア輸送,地下鉄の光学バックボーンアプリケーションのためのOM5800プラットフォームの柔軟性とスケーラビリティを示しています.
