1. プロジェクトの背景
リモート環境やインフラストラクチャが制限された環境で、信頼性の高いサービスを導入する監視システムこれには、安定したネットワーク接続の確保と継続的な電力供給の提供という 2 つの課題があります。
従来のグリッドベースのソリューションは、高額な設置コストや地理的制約により実現できないことがよくあります。
このプロジェクトでは、クライアントは、外部の電気インフラに依存せずに、それぞれ約 25 W を消費する 6 台の IP カメラに電力を供給できる完全なオフグリッド CCTV システムを必要としていました。
期待は明らかでした。発電、ストレージ、データ送信をカバーする、事前設計された完全なプラグアンドプレイ ソリューションです。
2. システム要件
3. ソリューションの概要
クライアントの要件を満たすために、私たちは統合されたシステムを設計しました。太陽光発電PoE監視システム、単一の屋外キャビネット内でエネルギーの生成、貯蔵、ネットワーク分配を組み合わせます。
システムには以下が含まれます。
4. システムの設計と構成
4.1 消費電力の分析
合計システム負荷は次のように計算されました。
カメラ: 6 × 25W = 150W
PoE スイッチのオーバーヘッド: ~15W
合計システム負荷: ~165W
この継続的な負荷は、バッテリーのサイジングとソーラー パネルの設計の両方の基礎となります。
4.2 エネルギー貯蔵（バッテリーシステム）
夜間や日照量が少ない状況でも中断のない動作を確保するために、システムは 1 日間の自律性を備えて設計されました。
毎日のエネルギー消費量: 165W×24時間 ≈ 3960Wh
バッテリー構成: 48V 100Ah LiFePO4 バッテリー (約 4.8kWh 使用可能容量)
この構成により、放電深度の制限が考慮され、長いバッテリ寿命 (通常は >4000 サイクル) が保証されます。
4.3 太陽光発電
毎日のエネルギー消費を維持するために、太陽電池アレイのサイズは平均ピーク日照時間に基づいて決定されました。
必要なエネルギー: ~4kWh/日
最大日照時間: 1 日あたり約 5 時間
計算された太陽光発電容量: ≈ 800W
最終設計 (安全マージンあり): 1kW ソーラー パネル システム (例: 2 × 550W パネル)
これにより、最適ではない気象条件下でも安定した動作が保証されます。
4.4 電源管理
48V / 40A MPPT (最大電力点追跡) ソーラー充電コントローラーは、次の目的で選択されました。
4.5 ネットワークコア:パワーブースターPoEスイッチ
このシステムは産業用 IM-FP288BGE を使用していますPoEスイッチ中央ネットワーキングおよび配電ユニットとして。
主な特徴:
このイーサネット スイッチは、1 本のイーサネット ケーブルを通じてデータ送信と電力供給の両方を可能にし、設置を簡素化し、配線の複雑さを軽減します。

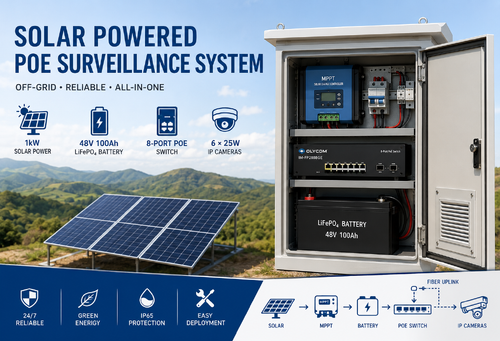

4.6 キャビネットの統合
すべてのコンポーネントは、耐久性と導入の容易さを考慮して設計された、IP65 定格の屋外キャビネットに統合されています。
内部レイアウト:
上部セクション: MPPT コントローラーおよび DC 保護 (ブレーカー、サージ保護)
中段：8ポートPoEスイッチ（IM-FP288BGE）
下部セクション: LiFePO4 バッテリー
外部インターフェース:
太陽光入力
カメラ/PoE出力
ファイバーアップリンク
追加機能:
耐腐食性スチール製エンクロージャ
換気またはファン冷却システム
防水ケーブルグランド
セキュリティのためのロック可能なドア
5. システムアーキテクチャ
このシステムは、閉ループのエネルギーおよびデータ ネットワークとして動作します。
ソーラーパネルがDC電力を生成
MPPT コントローラーはバッテリーを調整して充電します
バッテリーは安定した 48V DC 電力を供給します
PoE スイッチは電力とデータをカメラに分配します
ビデオデータはファイバーアップリンク経由で送信されます
このアーキテクチャにより、継続的な運用、高効率、最小限のメンテナンス要件が保証されます。
6. 主な利点
6.1: 完全なオフグリッド運用
商用電源に依存しないため、リモートまたは一時的な導入に最適です。
6.2:統合された設計
すべてのコンポーネントは単一のキャビネット内に事前にインストールされ、最適化されています。
6.3:高い信頼性
産業用グレードのハードウェアにより、過酷な環境でも安定したパフォーマンスが保証されます。
6.4:スケーラビリティ
モジュール式アップグレードにより、追加のカメラや高度な自律性をサポートできます。
6.5:導入の簡素化
プラグアンドプレイ システムにより、オンサイトのエンジニアリングと設置にかかる時間を最小限に抑えます。
7. 結論
このプロジェクトは、適切に設計された太陽光発電 PoE 監視システムが遠隔監視の課題をどのように効果的に解決できるかを実証します。
エネルギー生成、貯蔵、ネットワーク インフラストラクチャを統合ソリューションに組み合わせることで、このシステムは次の機能を提供します。
このようなソリューションは、次のようなアプリケーションでますます価値が高まっています。
この事例は、スタンドアロンのハードウェア供給から完全なシステム統合への移行を強調し、より高い価値の提供とより強力な顧客エンゲージメントを可能にします。
必要に応じて、プロジェクト固有のニーズに応じて、拡張された自律性、より多くのカメラ数、またはハイブリッド電源入力をサポートするようにシステムをさらにカスタマイズできます。
お願いしますお問い合わせ詳細については。
