双経路保護 40Gbps OTN DWDMネットワーク

プロジェクト概要

ある地域の放送および通信事業者は、約 200 km 離れた 2 つの主要なサービス センターを相互接続するため、信頼性の高い光伝送システムを必要としていました。

その目的は、デジタル テレビ放送、ブロードバンド インターネット アクセス、IPTV インタラクティブ サービス、データ伝送など、複数のミッション クリティカルなサービスをサポートできるキャリア グレードの光トランスポート ネットワークを構築することでした。

高可用性と将来の拡張性を確保するために、通信事業者は高度な技術に基づいたデュアルルートファイバー伝送アーキテクチャを導入しました。OTN (光トランスポートネットワーク)、DWDM (高密度波長分割多重)、CWDM光伝送技術。

このソリューションは、大容量の光トランスポート、柔軟な波長拡張、多層保護を提供し、ネットワーク全体にわたる中断のないサービス配信を保証します。

ネットワークの課題

高信頼性要件を備えた長距離ファイバー伝送

2 つのサービス ロケーション間の伝送距離は 200 km を超えており、複数のファイバー スパンにわたって安定した信号品質を維持できる堅牢な光トランスポート ソリューションが必要でした。

既存のファイバー インフラストラクチャは次のもので構成されていました。

主な光ファイバールート:

• 総距離 約195km
• 6 光スパン
• 光増幅に利用可能な複数の中間サイト

二次保護ファイバーのルート:

• 総距離 約213km
• 10 光スパン
• 複数のバックアップ増幅場所

ネットワークは以下を提供する必要がありました。

• 高可用性伝送
• 自動保護切り替え
• 低遅延のサービス提供
• 将来の帯域幅拡張機能
• 複数のサービスインターフェイスのサポート

ソリューションアーキテクチャ

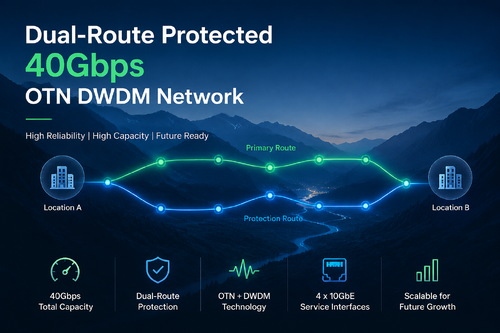

二重ルート保護された OTN + DWDM 伝送システム

導入されたソリューションは、DWDM 波長多重技術と組み合わせた OTN ベースの伝送装置を使用したデュアル光パス アーキテクチャを採用しています。

ネットワーク アーキテクチャには次のものが含まれます。

• 光トランスポート ネットワーク (OTN) プラットフォーム
• DWDM波長分割多重システム
• 光回線保護 (OLP)
• 光増幅モジュール
• 統合ネットワーク管理システム

このシステムは、2 つのコア ロケーション間に独立した保護パスを作成し、ファイバーの切断や光機器の障害が発生した場合でも継続的な動作を保証します。

伝送容量とサービスサポート

大容量 10GbE 光トランスポート

このシステムは 40Gbps の最小伝送容量をサポートし、将来のネットワークの成長に合わせてスケーラブルな波長拡張が可能です。

現在のサービス展開には次のものが含まれます。

各サイトは複数の 10GbE サービス インターフェイスを提供し、柔軟なサービスの集約とトランスポートを可能にします。

主な技術的特徴

1. DWDMベースの長距離光伝送

システムは以下をサポートします。

• C バンドおよび L バンドの波長動作
• ITU-T G.694.1準拠の波長計画
• 50GHz / 100GHzのチャネル間隔
• 最小 8 波長チャネル
• 波長当たり10Gbps以上の容量

DWDM アーキテクチャにより、追加のファイバーを導入することなく、既存のファイバー リソースを効率的に利用できます。

2. 多層ネットワーク保護

ネットワークの信頼性を向上させるために、複数の保護メカニズムが実装されています。

光学層の保護

• 1+1 光回線保護
• デュアルファイバールート保護
• 光パス自動切り替え

トランスポート層の保護

• OTN チャネル保護
• サービスレベルの保護
• トラフィック回復メカニズム

完全な保護アーキテクチャにより、迅速な回復が保証され、サービスの中断が最小限に抑えられます。

3. 先進の光増幅技術

長距離伝送の場合は、中間位置に光増幅モジュールを配置します。

主な機能は次のとおりです。

• 自動ゲイン制御 (AGC)
• ゲイン平坦性の最適化
• マルチチャネル光パワーバランシング
• 安定した長距離信号増幅

これらの機能により、さまざまな波長や伝送距離にわたって一貫した光学性能が維持されます。

4. 包括的なネットワークの監視と管理

光伝送システムには、集中監視機能が統合されています。

管理プラットフォームは、以下のリアルタイム監視を提供します。

• 光パワーレベル
• レーザーのステータス
• 温度情報
• 光信号の品質
• ビット誤り率 (BER)
• 設備稼働状況

システムは以下をサポートします。

• SNMPベースの監視
• リモートネットワーク管理
• パフォーマンス分析
• 障害アラームのレポート

パフォーマンスと信頼性

導入された光トランスポート システムは、次のようなキャリア グレードのパフォーマンスを提供します。

• 10⁻¹² を超える BER パフォーマンス
• 高いチャネル分離
• 安定した波長伝送
• 高速保護切り替え
• 24時間年中無休のネットワーク可用性

モジュール式ハードウェア アーキテクチャにより、既存の伝送インフラストラクチャを置き換えることなく、将来のアップグレードが可能になります。

スケーラビリティと将来の拡張性

このソリューションは、長期的なネットワークの進化を念頭に置いて設計されました。

将来のアップグレードの可能性には次のようなものがあります。

• 波長チャネルの増加
• 伝送容量の拡大
• 光インターフェースの高速化に対応
• サービスカードを追加する
• 大容量 OTN ネットワークへの移行

柔軟なプラットフォームにより、通信事業者は将来のブロードバンドおよびマルチメディア サービスの要件に応じて帯域幅を拡張できます。

導入環境

光伝送装置は、通信グレードの動作条件をサポートします。

• 標準的なラックマウント設置
• AC220V電源対応
• 広い使用温度範囲
• 信頼性の高い工業デザイン

このシステムは次のような用途に適しています。

• 放送ネットワーク
• 通信バックボーンネットワーク
• 政府通信ネットワーク
• ユーティリティファイバーネットワーク
• ミッションクリティカルな光インフラストラクチャ

アプリケーションシナリオ

このプロジェクトでは、OTN および DWDM 光伝送テクノロジーを使用して、以下のための信頼性の高い長距離通信ネットワークを構築する方法を示します。

• デジタルテレビ放送
• IPTVサービスの提供
• ブロードバンドインターネットトランスポート
• エンタープライズデータ通信
• 地域の通信バックボーン接続

このソリューションは、二重ルートのファイバー保護、波長多重化、インテリジェントな光管理を組み合わせることで、可用性と拡張性の高い光トランスポート インフラストラクチャを提供します。

プロジェクトのハイライト

✓ 200km以上の長距離ファイバー伝送ネットワーク
✓ デュアルファイバールート保護アーキテクチャ
✓ 40Gbpsの光伝送容量
✓ 複数の 10GbE サービス インターフェイス
✓ OTN + DWDM 統合伝送ソリューション
✓ 高可用性を実現する光回線保護 (OLP)
✓ キャリアグレードのネットワーク管理
✓ 将来性のある帯域幅拡張機能
