June 26, 2026
導入
エンタープライズ ネットワーク、データ センター、キャンパス インフラストラクチャが拡大し続けるにつれて、組織は帯域幅、信頼性、拡張性を損なうことなく地理的に離れた場所を接続するという課題がますます高まっています。
標準10Gイーサネット光モジュール通常、伝送距離は最大 10 km または 40 km に制限されているため、サイト間の長距離相互接続には適していません。
高密度波長分割多重 (DWDM) テクノロジーは、複数の光信号を 1 対の光ファイバーで同時に送信できるようにすることで、効率的なソリューションを提供します。
DWDM は光増幅および分散補償技術と組み合わせることで、既存のファイバ リソースを最大限に活用しながら伝送距離を大幅に延長します。
このケーススタディでは、OM3800 DWDM プラットフォーム、2つの方法を示しています10Gイーサネットスイッチ透明な光伝送を通じてシームレスに相互接続できます。
このソリューションは 4 つの独立した 10G イーサネット サービスをサポートし、合計 40 Gbps の容量を提供しながら、ファイバー消費量を削減し、将来の拡張の余地を提供します。
顧客の要件
顧客は、約 100 km 離れた 2 つのサイト間に高速接続を確立する必要がありました。
どちらの拠点もすでに 10G イーサネット スイッチを導入しており、スイッチング インフラストラクチャを交換せずに既存のネットワークを拡張したいと考えていました。
お客様の主な要件には次のものが含まれていました。
これらの要件を満たすために、オリコムは OM3800 光トランスポート プラットフォームを利用した 40G DWDM ポイントツーポイント伝送ソリューションを提案しました。
ネットワークアーキテクチャ

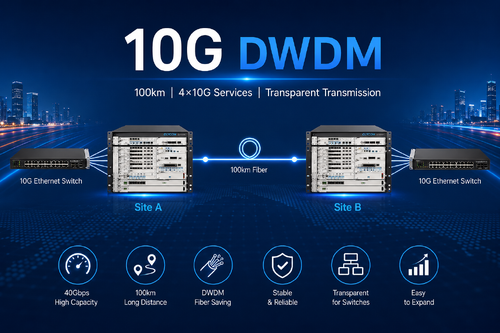

このソリューションでは、サイト A とサイト B の間に従来のポイントツーポイント DWDM アーキテクチャが採用されています。
各サイトでは、既存の 10G イーサネット スイッチが、標準の 10G グレー光モジュールを使用して OM3800 10G OTU カードに直接接続されています。
OTU カードは、クライアント側のグレー波長を DWDM 波長に変換してから、8 チャネル DWDM MUX/DEMUX モジュールに転送します。
多重化された光信号は、EDFA ブースター アンプによって増幅され、約 100 km のシングルモード ファイバーで送信され、分散補償モジュール (DCM) によって補償され、リモート サイトに到達する前にプリアンプ EDFA によって再度増幅されます。
最後に、リモート OTU は DWDM 波長を標準の 10G イーサネット光信号に変換し、リモート 10G イーサネット スイッチに直接配信します。
送信プロセス全体を通じて、イーサネット スイッチは構成の変更やプロトコルの変換を必要とせずに正常に動作します。
DWDM システムは、2 つのネットワーク間の透過的な光トランスポート層として機能します。
ソリューション構成
導入されたシステムは、両方のサイトにある次の機器で構成されます。
|
カテゴリ |
モデル |
説明 |
|
シャーシ |
OM3800-CH08 |
8 つのサービス スロットを備えた 2U シャーシ |
|
NMSカード |
OM3800-NMS |
ネットワーク管理カード |
|
OTUカード |
OM3800-OTU-10G |
4 × 10G グレー SFP+ から 4 × DWDM SFP+ |
|
マルチプレクサ/デマルチプレクサ |
OM3800-MDU08 |
8 チャネル DWDM マルチプレクサ/デマルチプレクサ |
|
EDFAブースター |
OM3800-OBA20/G12 |
光ブースターアンプ |
|
DCM |
OM3800-DCM |
分散補償モジュール |
|
クライアントSFP+ |
10Gグレーモジュール |
10 km LC デュプレックス |
|
ラインSFP+ |
10G DWDM モジュール |
100km LC デュプレックス |
この構成では、4 つのアクティブな 10G サービスをサポートしながら、将来のネットワーク拡張に備えて 4 つの追加 DWDM 波長を利用できます。
10G イーサネット スイッチは DWDM システムとどのように統合されますか?
このソリューションの最大の利点の 1 つは、既存のイーサネット インフラストラクチャとのシームレスな統合です。
スイッチを交換したりネットワーク プロトコルをアップグレードしたりする代わりに、お客様は標準の 10G SFP+ 光モジュールを使用して各 10G イーサネット スイッチを OM3800 プラットフォームに接続するだけです。
その後、DWDM プラットフォームはいくつかの光トランスポート機能を実行します。
DWDM システムは完全に光レイヤで動作するため、上位レイヤのイーサネット サービスに対して完全に透過的です。
イーサネット スイッチの観点からは、実際の伝送距離は約 100 km に達しますが、リモート スイッチは標準の光リンクを介して接続されているように見えます。
この透過的なアーキテクチャにより、組織はスイッチ構成、ルーティング ポリシー、VLAN 設定、ネットワーク管理システムを変更することなく、既存のネットワークを拡張できます。
光伝送プロセス
完全な送信ワークフローは簡単で非常に効率的です。
このプロセスにより、遅延を最小限に抑え、イーサネット サービスの整合性を維持しながら、優れた光学パフォーマンスが保証されます。
技術的な利点
1. 大容量伝送
このソリューションは、合計 40 Gbps の伝送容量を持つ 4 つの独立した 10G イーサネット サービスをサポートします。
追加の DWDM チャネルは、既存のプラットフォームを置き換えることなく、将来のアップグレードに引き続き利用できます。
2. 長距離接続
EDFA光アンプと分散補償モジュールを組み合わせることで、約100kmの伝送距離を確実にサポートし、大都市圏や地方のバックボーンネットワークに最適です。
3. ファイバーの効率的な利用
サービスごとに個別のファイバー ペアを展開する代わりに、複数の 10G 信号が DWDM テクノロジーを通じて単一のファイバー ペアを共有するため、ファイバー インフラストラクチャのコストが大幅に削減されます。
4. 透過的なネットワーク運用
DWDM プラットフォームは光トランスポートのみを実行し、イーサネット フレームや上位層プロトコルを変更しません。
既存のスイッチは以前とまったく同じように動作し続けるため、導入とメンテナンスが簡素化されます。
5. 柔軟な拡張性
設置された 8 チャネル DWDM MUX は現在 4 つの波長のみを使用しているため、将来のサービスの成長に備えて予備のチャネルが利用可能です。お客様は、光伝送インフラストラクチャを変更せずに帯域幅を増やすことができます。
代表的な用途
この 10G DWDM ソリューションは、長距離、高帯域幅の接続が必要なさまざまな業界に広く適用できます。
一般的な導入シナリオには次のようなものがあります。
これらの各環境では、透過的な DWDM 伝送により、組織はスイッチング機器への投資を維持しながら、既存のイーサネット ネットワークを拡張できます。
結論
このプロジェクトでは、OM3800 10G DWDM システムが、2 つの 10G イーサネット スイッチを 100 km の光ファイバーで接続するための信頼性、拡張性、コスト効率の高いソリューションをどのように提供するかを示します。
このソリューションは、10G OTU カード、8 チャネル DWDM マルチプレクサ、EDFA 光アンプ、分散補償モジュールを組み合わせることで、ファイバ消費量を大幅に削減しながら、総容量 40 Gbps の透過的な光トランスポートを実現します。
既存のイーサネット スイッチは変更されないため、導入が迅速かつ簡単になり、運用の中断が最小限に抑えられ、実装コストが削減されます。さらに、予約された DWDM 波長は、将来の帯域幅拡張のための明確な移行パスを提供し、このソリューションを成長するエンタープライズ ネットワーク、データ センター、キャンパス環境、大都市圏の通信インフラストラクチャに適したものにします。
信頼性の高い 10G DWDM ソリューション、スケーラブルな 100 km ファイバー伝送システム、または 2 台の 10G イーサネット スイッチを長距離接続する実用的な方法を求める組織にとって、OM3800 プラットフォームは、パフォーマンス、柔軟性、投資保護の理想的な組み合わせを提供します。このアーキテクチャは、今日の接続要件に対応するだけでなく、将来の光ネットワーク拡張のための強固な基盤も確立します。
