プロジェクト概要
現代の産業および防衛指向の UAV システムは、もはや単純な無線通信に限定されません。
長距離検査、国境監視、緊急対応、地図作成、妨害電波対策などのアプリケーションには、より信頼性が高く安全な通信アーキテクチャが必要です。
光ファイバーUAVシステム電磁干渉 (EMI) に対する耐性、軽量構造、高帯域幅容量、長距離伝送能力により、ソリューションの人気が高まっています。
一般的な光ファイバー ドローン システムは次のもので構成されます。
光ファイバーケーブルは航空機搭載モジュールと地上局を接続し、継続的なリアルタイム通信を可能にします。
課題: 異なる UAV データには異なる送信方法が必要です
最新の UAV は、複数の種類のペイロードと電子デバイスを搭載しています。ただし、すべてのデータに同じ送信要件があるわけではありません。
例えば：
|
データ型 |
代表的なインターフェース |
要件 |
|
フライトコントローラー |
TTL UART / RS232 / RS422 |
超低遅延と信頼性 |
|
GPS / IMU センサー |
UART |
継続的なテレメトリ |
|
ジンバル制御 |
UART / RS422 |
リアルタイム応答 |
|
4Kカメラ |
イーサネット |
高帯域幅 |
|
AIエッジコンピューティング |
ギガビットイーサネット |
大容量データ送信 |
|
LiDAR / レーダーペイロード |
イーサネット |
大規模なデータ ストリーム |
したがって、プロ仕様の UAV システムは、多くの場合、制御通信を高帯域幅のペイロード送信から分離します。

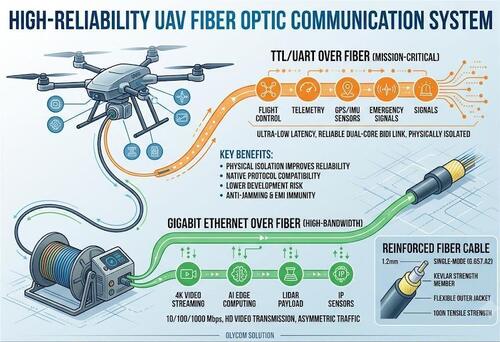

ソリューション: 独立した TTL ファイバー リンク + ギガビット イーサネット ファイバー リンク
産業用ドローンやテザードローンの一般的なアーキテクチャでは、2 つの独立した光ファイバー通信チャネルが使用されます。
チャネル 1 – ファイバー経由の TTL
重要なコマンドおよびテレメトリ データ専用:
このコミュニケーションは非常にインタラクティブです。
地上局 → UAV
制御コマンドとミッションのアップデート
UAV → 地上局
リアルタイムのテレメトリとステータスのフィードバック
飛行の安全性は安定した通信に依存するため、TTL リンクは高帯域幅のトラフィックから物理的に隔離されています。
チャネル 2 – ファイバー上のギガビット イーサネット
以下を含む大規模なデータ送信用に設計されています。
イーサネットは技術的には全二重ですが、ほとんどの UAV アプリケーションには高度に非対称なトラフィック パターンがあります。
UAV → 地上局
大規模なビデオとセンサーのデータ ストリーム
地上局 → UAV
小さな設定パケットまたは確認応答のみ
ギガビット ファイバー イーサネット モジュールは、一般的な H.264 および H.265 でエンコードされたビデオ伝送に十分な帯域幅を提供します。
TTL とイーサネットを 1 本のファイバーに搭載してみませんか?
UART から IP へのようなプロトコル変換は可能ですが、多くのプロフェッショナル UAV システムは依然として独立した通信リンクを好みます。
理由としては次のようなものが挙げられます。
1. 物理的隔離により信頼性が向上
ビデオ トラフィックが突然増加したり、イーサネット システムに障害が発生したりしても、飛行制御チャネルは影響を受けません。
ビデオリンクが失敗した場合でも:
原点復帰コマンドは引き続き実行可能
ミッションクリティカルな UAV システムでは、ケーブル数を減らすことよりも信頼性が常に優先されます。
2. ネイティブプロトコルの互換性
多くの UAV コンポーネントは依然としてネイティブのシリアル通信に基づいています。
ファイバー経由の直接 UART/TTL は、シンプルで低遅延のソフトウェアに依存しないソリューションを提供します。
3. 開発リスクの低減
シリアル通信をイーサネットに変換するには、追加のプロセッサ、ソフトウェア スタック、およびネットワーク管理が必要です。
これにより、以下が紹介されます。
産業用および防衛用 UAV では、多くの場合、シンプルさはより高い信頼性を意味します。
UAV アプリケーション向けのファイバー ケーブルの選択
標準のファイバーパッチコードとは異なり、UAV アプリケーションには特別に設計された強化された光ファイバーケーブルが必要です。
一般的な仕様は次のとおりです。
ケーブルの内部:
この設計により、ケーブルは UAV 動作中の継続的な引っ張り、振動、回転に耐えることができます。
一般的な 2 コア ファイバー アーキテクチャ
2 芯シングルモード ファイバー ケーブルは、最も一般的なソリューションの 1 つです。
ファイバーコア 1:
ファイバーコア 2:
各ファイバー コアは独立した全二重通信チャネルとして動作し、制御とペイロード伝送間の完全な分離を保証します。
将来のトレンド: オール IP UAV ネットワークへ
UAV 業界は、以下を推進する統合イーサネット ベースのアーキテクチャに徐々に移行しています。
将来の UAV システムは以下を統合する可能性があります。
単一の決定論的な IP ネットワークに統合されます。
しかし、今日でも多くの産業用、テザリング用、耐ジャミング用、防衛用 UAV プラットフォームは依然としてデュアル チャネル アーキテクチャに依存しています。
TTL オーバー ファイバー + イーサネット オーバー ファイバー
それは最高レベルの信頼性を提供するからです。
オリコムのソリューション
OLYCOM は、UAV の統合に適したコンパクトな光ファイバー通信モジュールを提供します。
どちらのモジュールも個別に使用することも、デュアルチャネル UAV 通信アーキテクチャで組み合わせて使用することもできます。
結論
UAV アプリケーションが民生用ドローンから産業検査、セキュリティ、防衛市場へと拡大し続ける中、光ファイバー通信は長距離、耐干渉性、高信頼性の伝送を実現するための重要なテクノロジーになりつつあります。
ミッションクリティカルな制御用の TTL over Fiber と高帯域幅ペイロード用の Gigabit Ethernet over Fiber の組み合わせは、依然として成熟しており、プロフェッショナル UAV システムに広く採用されているアーキテクチャです。
