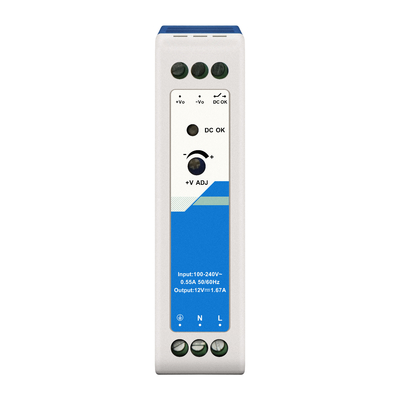

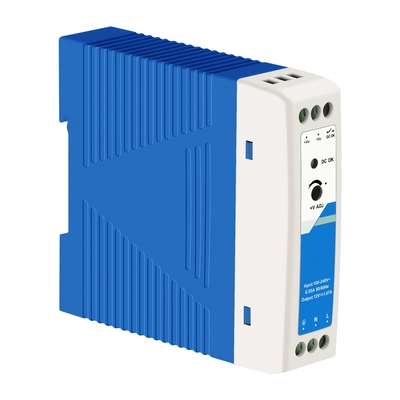

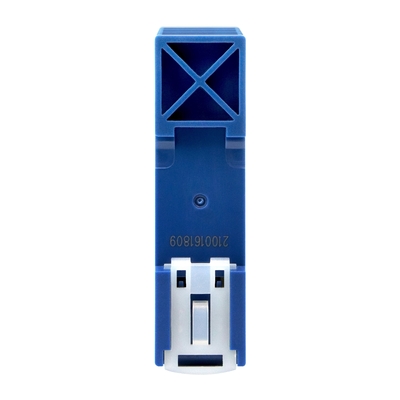

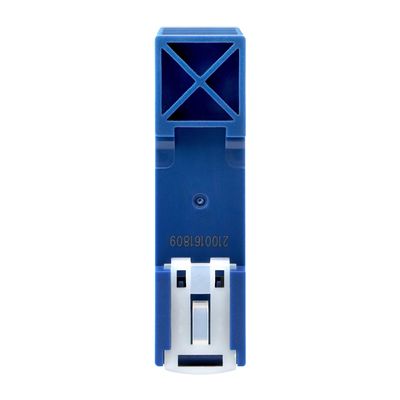

産業用DIN電源 12V
はじめに
IM-DAC220/DC12V1.67Aは、AC220VをDC12Vに変換し、産業用PoEスイッチ向けに
優れたEMC性能、ノイズ耐性、信頼性により、自動化システムの安定した連続動作を保証します。
技術データ
| 入力 | |||||
| 項目 | 動作条件 | 最小 | 標準 | 最大 | 単位 |
| 入力電圧範囲 | AC入力 | 85 | 264 | VAC | |
| DC入力 | 120 | 370 | VDC | ||
| 入力電圧周波数 | AC入力 | 47 | 63 | Hz | |
| 入力電流 | 115VAC | 0.55 | A | ||
| 230VAC | 0.35 | ||||
| 突入電流 | 115VAC（コールドスタート） | 20 | |||
| 230VAC（コールドスタート） | 35 | ||||
| 漏洩電流 | 240VAC | ＜0.5mA | |||
| ホットプラグ | 利用不可 | ||||
| 出力 | ||||||||||
| 項目 | 動作条件 | 最小 | 標準 | 最大 | 単位 | |||||
| 出力電圧精度 | 全負荷範囲/48V | ±1.0 | ％ | |||||||
| ラインレギュレーション | 定格負荷 | ±1.0 | ||||||||
| 負荷レギュレーション | 230VAC | ±1.0 | ||||||||
| 最小負荷 | 0 | |||||||||
| リップル＆ノイズ |
20MHz帯域幅 （ピークツーピーク値） |
100 | 120 | mV | ||||||
| 温度係数 | ±0.03 | ％/℃ | ||||||||
| ホールドアップ時間 | 115VAC | 20 | ms | |||||||
| 230VAC | 50 | |||||||||
| DC OK信号 |
出力電圧調整可能 範囲ADJ |
9-13.5V/40mA | ||||||||
| 過電流保護 | ≥125% Io、定電流モード、自己回復 | |||||||||
| 短絡保護 |
定電流モード 自動的に回復 障害状態が解消された後 |
|||||||||
|
過電圧保護
|
≤16.2V |
出力電圧ヒカップ
|
||||||||
| 一般 | ||||||||||
| 項目 | 動作条件 | 最小 | 標準 | 最大 | 単位 | |||||
|
絶縁試験
|
入力- |
1分間の耐電圧試験、漏洩電流＜10mA | 4000 | VAC | ||||||
| 入力-出力 | 2000 | |||||||||
| 出力- |
500 | |||||||||
|
絶縁 抵抗 |
入力- |
試験電圧：500VDC | 100 |
MΩ
|
||||||
| 入力-出力 | ||||||||||
| 出力- |
||||||||||
| 動作温度 | -30 | +70 | ℃ | |||||||
| 保管温度 | -40 | +85 | ||||||||
| 保管湿度 | 非結露 | 10 | 95 | ％RH | ||||||
| 動作湿度 | 20 | 90 | ||||||||
| スイッチング周波数 | 230VAC、100%負荷 | 65 | kHz | |||||||
| 電力ディレーティング |
動作 温度 ディレーティング |
50℃～70℃ | 2.5 | ％/℃ | ||||||
| 入力電圧ディレーティング | 85VAC-100VAC | 1.33 | ％/VAC | |||||||
| 安全規格 |
|
UL/EN/IEC/BS EN62368-1、 UL61010-1、UL508を参照して設計 |
||||||||
| 安全クラス | CLASSI | |||||||||
| MTBF | MIL-HDBK-217F@25℃ | ＞300,000h | ||||||||
| 機械的 | |
| ケース材質 | プラスチック、耐熱性（UL94V-0） |
| 寸法 | 95.00 x 22.50 x 85.00 mm |
| 重量 | 125g（標準） |
| 冷却方法 | 自然対流 |
試験規格と結果
| 電磁両立性 | |||
| 放射 | CE | CISPR32/EN55032クラスB | |
| RE | CISPR32/EN55032クラスB | ||
| 高調波電流 | IEC/EN61000-3-2クラスA | ||
| イミュニティ | ESD |
IEC/EN 61000-4-2 接触±6KV/空隙±8KV |
性能基準A |
| RS | IEC/EN 61000-4-3 10V/m | 性能基準A | |
| EFT | IEC/EN 61000-4-4 ±2KV | 性能基準A | |
| サージ | IEC/EN 61000-4-5 線間±2KV/対地±4KV | 性能基準A | |
| CS | IEC/EN61000-4-6 10 Vr.m.s | 性能基準A | |
| PFMF | IEC/EN61000-4-8 30A/m | 性能基準A | |
|
電圧ディップ 短時間停電および電圧変動イミュニティ |
IEC/EN61000-4-11 100%ディップ 1サイクル 30%ディップ 25サイクル（50Hz） 30サイクル（60Hz） |
性能基準B | |
注
1.入力電圧が85-100VAC、DC入力が120-140VDCの場合、出力電力は温度ディレーティング曲線に従ってディレーティングする必要があります。
2.本製品は自然空冷を使用する用途に適しています。
注文オプション
| IM-DAC220/DC12V1.67A | AC220VからDC12V 1.67A、20W、DINレールマウント、-30℃～70℃ |
| IM-DAC220/DC24V1A | AC220VからDC24V 1A、24W、DINレールマウント、-30℃～70℃ |
| IM-DAC220/DC48V2.5A | AC220VからDC48V 2.5A、120W、DINレールマウント、-40℃～70℃ |
| IM-DAC220/DC48V5A | AC220VからDC48V 5A、240W、DINレールマウント、-40℃～70℃ |
| IM-DAC220/DC48V10A | AC220VからDC48V 10A、480W、DINレールマウント、-40℃～70℃ |
