4チャネル光ファイバーバイパスモジュール
OLP OBP オプティカルバイパススイッチの紹介
オリコムの光学スイッチモジュールは100G/40G/10G/1Gおよび100Mファイバー接続をサポートし,SC/LCシングルモード&マルチモードオプションを提供しています.
また,複雑なテストシステムの光路のニーズを満たし,製品のテスト効率を改善するためにカスタマイズすることができます.
高密度の光通信システムに接続できる光通信システムの監視と保護のための不可欠なコア製品です.
電源オフ保護具の仕様
| 製品名 | 光ファイバーバイパススイッチ |

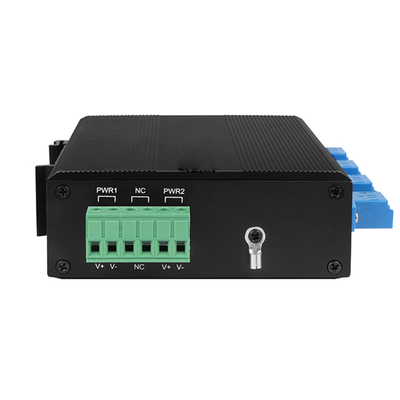

| パワーインターフェース | 標準的な産業用ターミナルブロック |
| 極性保護 | 支援 |
| 光ファイバーインターフェース | LC |
| 波長範囲 | 850±40/1300±40nm; 1260~1650nm |
| 試験波長 | 850/1300nm; 1310/1550nm |
| 損失を挿入する | タイプ:0.6 dB 最大:1.0 dB タイプ:0.6dB 最大1.0 dB |
| 返済損失 | MM≥30 dB SM≥50 dB |
| チャネルクロスストック | MM≥35 dB SM≥55 dB |
| 偏振損失 | ≤0.05 dB |
| 波長損失 | ≤0.05 dB |
| 温度減少 | ≤0.05 dB |
| 繰り返し可能性 | ≤0.05 dB |
| 稼働電圧 | DC12V-52V |
| 使用寿命 | ≥100000000回 |
| 切り替える時間 | ≤10 ms |
| トランスミッション・オプティカル・パワー | ≤500mW |
| 環境 |
作業温度:−20°~70°C 保存温度:-40°C~85°C |
| サイズ | 114mmx93mmx35mm オーケー |

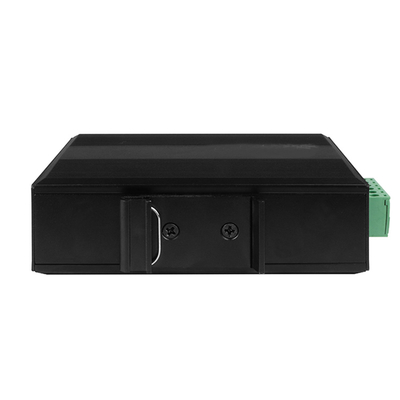

| 設置方法 | ディンレールの設置 |
| 保護度 | IP40 |
バイパスファイバースイッチの適用

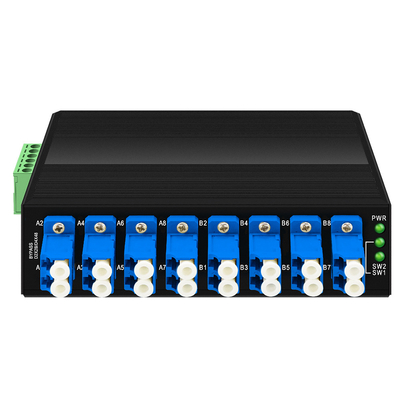

LED 状態
PWR: これは装置の電源指標です.
SW1: バイパス操作状態表示 1
SW2: バイパス動作状態表示 2
サイズ
設置
