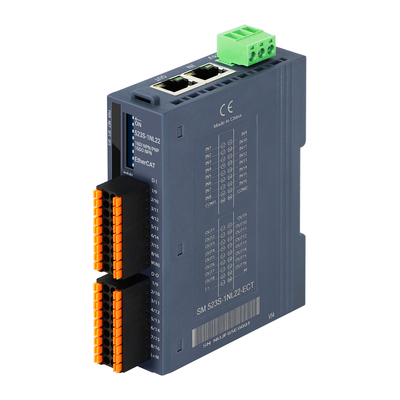

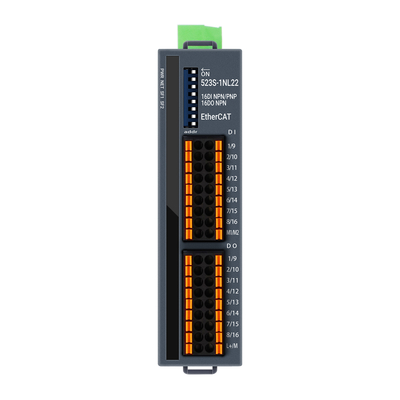

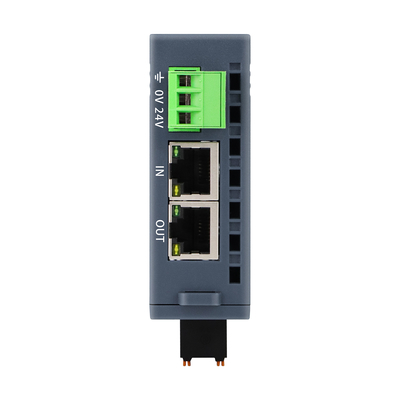

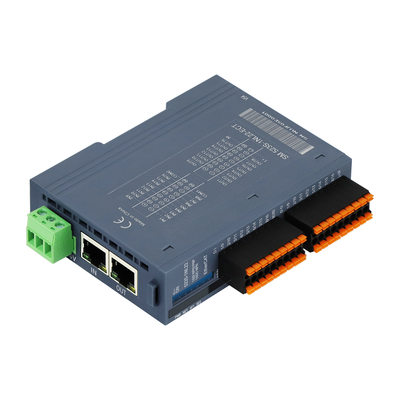

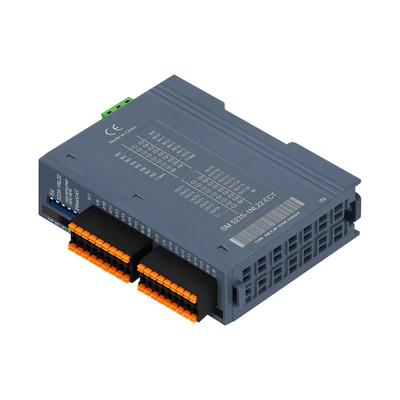

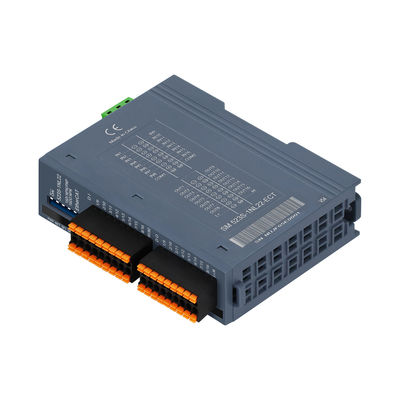

産業用リモコンEtherCAT I/Oモジュール2 RJ45 100Mbit/s
EtherCAT スタンドアロン PAL I/O システム アナログ/デジタル DC24V 入力
産業用リモートEtherCAT I/Oモジュールの製品特性
仕様についてEtherCAT スタンドアロン PAL I/Oシステム
| モデル | OM52xS EtherCAT スレーブ モジュール |
| テクニカル仕様 | |
| 動作電圧 | 24VDC (18VDC~28VDCの電圧範囲) |
| 運用電流損失 | 異なる製品モデルに基づいて,詳細については製品説明書を参照してください. |
| 電力保護 | 反逆接続保護,電圧吸収 |
| 通信インターフェース | 2*RJ45 |
| 電源端末型 | コネクタがプラグインされ,ワイヤリングの接続ポートはスクリュー |
| 信号端末型 | 接続,直接プッシュイン配線ポートに |
| 表示表示 | 電源,NET緑色指示灯,SF赤色指示灯,IO信号緑色指示灯 |
| 議定書 | EtherCAT |
| マスター・スレーブカテゴリー | スタンドアロンのスレーブデバイス |
| 主なIOポイント | はい,詳細は注文データを参照してください. |
| 超電流保護の限界値 | 1.5A 5ms |
| IO 応答時間 | 最低500us |
| 拡張性 | エクステンションをサポートしない |
| ケーブル長さ (遮蔽) | 最大500m |
| ケーブル長さ (シールドなし) | 入力ポイントの最大長さは300mで,出力ポイントの最大長さは150m |
| スレーブ ステーション 設定 | |
| アドレス設定 | ダイヤルスイッチまたはマスターステーションによる設定 |
| 各セグメントの最大駅数 | 255 (サポートステーションの具体的な数はマスターステーションによって決定されます) |
| WオークE について環境 | |
| 作業温度 | -20~60°C |
| 作業湿度 | 5%~90% (不凝縮) |
| 保護度 | IP20 |
| 尺寸 (l*w*h) | 27mm*94mm*114mm |
梱包
シナリオ:自動包装ライン
オーダー 詳細
| 仕様 | 製品番号 |
| OM521Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定するための8ビットダイヤルコード,製品には32DI (共通アンード/共通アンード入力) が付属しています.内部バスの拡張モジュールをサポートしない, IP20 保護レベル,DN35 ディンレール設置をサポート |
OM521S-1BL22-ECT |
| OM522Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定するための8ビットダイヤルコード,製品には32DO (PNP出力) が付属しています.内部バスの拡張モジュールをサポートしない, IP20 保護レベル,DN35 ディンレール設置をサポート |
OM522S-1BL22-ECT |
| OM522Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定するための8ビットダイヤルコード,製品には32DO (NPN出力) が付属しています.内部バスの拡張モジュールをサポートしない, IP20 保護レベル,DN35 ディンレール設置をサポート |
OM522S-1NL22-ECT |
| OM523Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定するための8ビットダイヤルコード製品には16DI (共通アンード/共通アンード入力) と16DO (PNP出力) が付属しています, 内部バス拡張モジュールをサポートしません, IP20 保護レベル, DN35 din-rail 設置をサポートします |
OM523S-1BL22-ECT |
| OM523Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定するための8ビットダイヤル,製品には16DI (共通アンード/共通アンード入力) が付属しています.16DO (NPN出力), 内部バス拡張モジュールをサポートしません, IP20 保護レベル, DN35 din-rail 設置をサポートします |
OM523S-1NL22-ECT |
| OM523Sスタンドアロンモジュール,SM523Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,8ビットダイヤルコード設定ステーションIDアドレス製品には16DI (共通アンード/共通アンード入力) と12DO (リレー出力) が付属しています, 内部バス拡張モジュールをサポートしません, IP20 保護レベル, DN35 din-rail 設置をサポートします |
OM523S-1HJ22-ECT |
| OM524Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定するための8ビットダイヤル製品には16DI (共通アノード/共通アノード入力) と16DIO (NPN入力/NPN出力設定可能) が付属しています, 2方向グループ構成),内部バス拡張モジュールをサポートしません,IP20保護レベル,DN35din-rail設置をサポートします |
OM524S-2NL22-ECT |
| OM525Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定するための8ビットダイヤル製品には16DO (NPN出力) と16DIO (NPN入力/NPN出力設定可能) が付属しています, 2方向グループ構成),内部バス拡張モジュールをサポートしません,IP20保護レベル,DN35din-rail設置をサポートします |
OM525S-3NL22-ECT |
| OM526Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定するための8ビットダイヤル.製品には16DIO (NPN型,2チャネルグループ構成の入力または出力), 内部バス拡張モジュールをサポートしません, IP20 保護レベル, DN35 din-rail 設置をサポートします |
OM526S-1NH22-ECT (計画製品) |
FAQ:
はい.このモジュールは標準EtherCATプロトコルをサポートし,XML構成ファイルを提供し,ほとんどの主流EtherCATマスターとPLCシステムと互換性があります.これは,複雑な副開発なしで迅速にモジュールを統合する顧客を助けます.
このモジュールは逆極性保護,電波吸収,超電流保護を含んでいます.これらの機能は,不正な配線や不安定な電源による損傷を防ぐのに役立ちます.産業環境における予期せぬ停止時間や保守コストを削減する.
はい.最小I/O応答時間は500μsで,包装機,コンベヤーシステム,組み立てライン,リアルタイム信号処理を必要とするロボット機器.
はい.このシステムは1つのセグメントで最大255のスレーブステーションをサポートします (マスターコントローラ能力に応じて). これにより,顧客は大規模な自動化システムのためにI/Oポイントを簡単に拡張することができます.
OM523S-1NL22-ECTは,センサー,アクチュエータ,PLCシステムとの間に安定したリアルタイム通信を実現します.ワイヤリングの複雑さを最小限に抑える生産効率を向上させる.
