1+1 OLP オプティカル・ライン・プロテクション・ボード

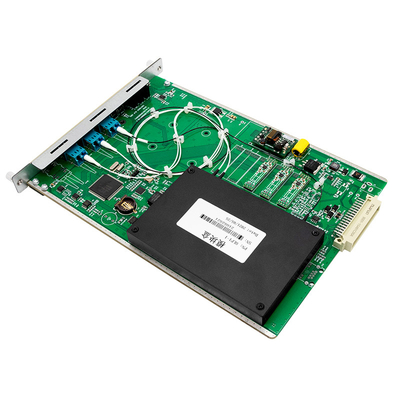

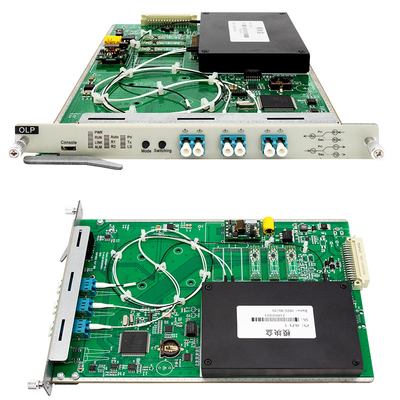

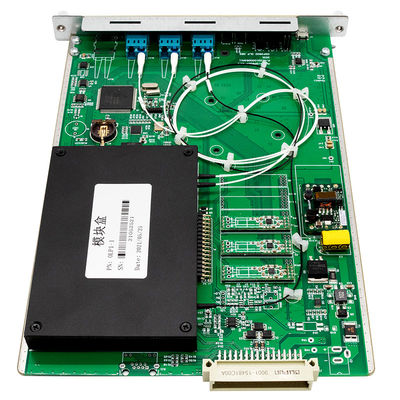

製品図
| 機能 | 記述 | |
| OLPモデル | 3800-OLP1:1A3-A0 | |
| 作業波長範囲 | 1260nm~1650nm | |
| OLP型 | OLP-1:1 (送信と受信を選択) | |
| 切り替える時間 | <35ms | |
| 損失を導入する | 作業路線 | <1.3dB |
| 代替経路 | <1.3dB | |
| モニターの光学電源範囲 | -50 dBm+25 dBm | |
| 応用シナリオ | 光線保護 | |
| ネットワーク管理機能 | OLP オプティカル パワーのリアルタイムモニタリング,アクティブ スイッチングスケジューリング,パフォーマンス管理,ルーティング管理,その他の機能のサポート | |
| 占めるスロット数 | OSP3800全シリーズ・シャシをサポートする,スロット1つ (0.5U) | |
| オプティカルインターフェース | LC/UPC | |
| 最大電力消費量 | 5W | |
| MTBF | >100,000時間 | |
インターフェースとインディケーター
| インターフェイスマーク | 名前 | 機能/リンク |
| Rx | OLPのローカル出力インターフェース | ローカルデバイス受信ポートに接続 |
| TX | OLPのローカル受信インターフェース | ローカルデバイス送信ポートに接続 |
| R1 | メインルート受信インターフェース | ピア T1 に接続する |
| T1 | メインルーティング出力インターフェース | ピア R1 に接続する |
| R2 | 待機路線受信インターフェース | ピア T2 に接続する |
| T2 | 待機路線出力インターフェース | ピアR2に接続する |
| M1/M2 | OTDR アクセスポート | トランスミッション路線における欠陥線を試験する |
| インターフェイスマーク | 名前 | 記述 |
| PWR | OLPの電源指標 |
OLPの電源は正常だ 切断,電源障害 |
| 実行する | OLP 動作指標 |
OLPは正常で動いています 停止します. 動作障害があります. |
| オート | OLPの動作モード表示 |
オン,自動モードで動作する 停止: マニュアルモードで動作 |
| R1 | OLP メインルート受信指示 |
オン,受信は正常です 信号が異常だ |
| R2 | OLPの待機路線受信指示 |
オン,受信は正常です 信号が異常だ |
| プリ | メインルート作業指標 | 主要な路線で作業 |
| TX | 地元の受信指標 |
オン,受信は正常です 信号が異常だ |
| LS | 装置の内部光源の動作状態 |
オン,それは正常な動作を示します 異常を示しています |
メンテナンス
設備の合理的な使用と適切な保管は,長期間良好な性能指標を維持し,使用寿命を延長することができます.したがって,適切な保守が必要です.
装置は,強い機械的振動,衝突,転落,その他の機械的損傷を避けるべきである. 輸送中に,良いパッケージ,衝撃吸収,雨耐性,防水対策.
設備は定期的に清潔に保ち,作業環境は酸や塩基などの腐食性ガスから自由であるべきです.シャシとパネルを柔らかく拭くために,水や石けん水で湿った清潔なタオルを使用することができますアルコールなどの溶媒の使用は禁止されています.
光ファイバー の ケーブル を 取り除く とき に,硬い 物,塵,その他の 汚染物 が 繊維 の 端面 に 触れる こと を 防止 する ため,すぐに 塵 蓋 を 敷いて ください.
OLPディスクの動作状態のオンラインリアルタイムモニタリング
OLPの現在の作業路線のオンラインリアルタイムモニタリング
OLPの作業モードのオンラインリアルタイムモニタリング
OLP アクセス側からの受信および送信光電力のオンラインリアルタイムモニタリング
OLPの主要路線と次要路線の送信と光発電のリアルタイム監視
よくある質問
1Q: あなたのリードタイムは何ですか?
A: 通常は生産に7~10日かかります. その後は商品を送ります.
2Q:私の商品をどのように送りますか?
A: 私たちはDHL,UPSまたはFEDEXで商品を送信します. 追跡番号で配送詳細を確認してください.
3 Q: 保証期間は何ですか?
A: 商業用製品では1年,工業用製品では3年.技術サポートは無料です.
