ホットスワップ対応 EDFA 光増幅器カード
製品の特徴
仕様
| 機能 | 説明 | |
| 動作波長範囲 | 標準タイプ: 1529nm～1561nm 拡張タイプ: 1528nm～1568nm | |
| EDFA タイプ | OBA 電力増幅 | OPA 電力増幅 |
| 最小入力光パワー | -22dBm | -32dBm |
| 最大出力光パワー | +20dBm | +16dBm |
| 最大ゲイン | 17dB | 20dB |
| ノイズフィギュア | ＜5.5dB | |
| ゲイン平坦性 | ＜1.5dB | |
| 独自技術 | ゲインロッキング、ゲイン調整、過渡制御技術、出力光パワー自動シャットダウンをサポート | |
| ネットワーク管理機能 |
EDFA の動作状態（光パワー、ポンピング、温度など）のリアルタイム監視をサポート。 ポンプシャットダウンしきい値と自動復帰時間設定機能をサポート |
|

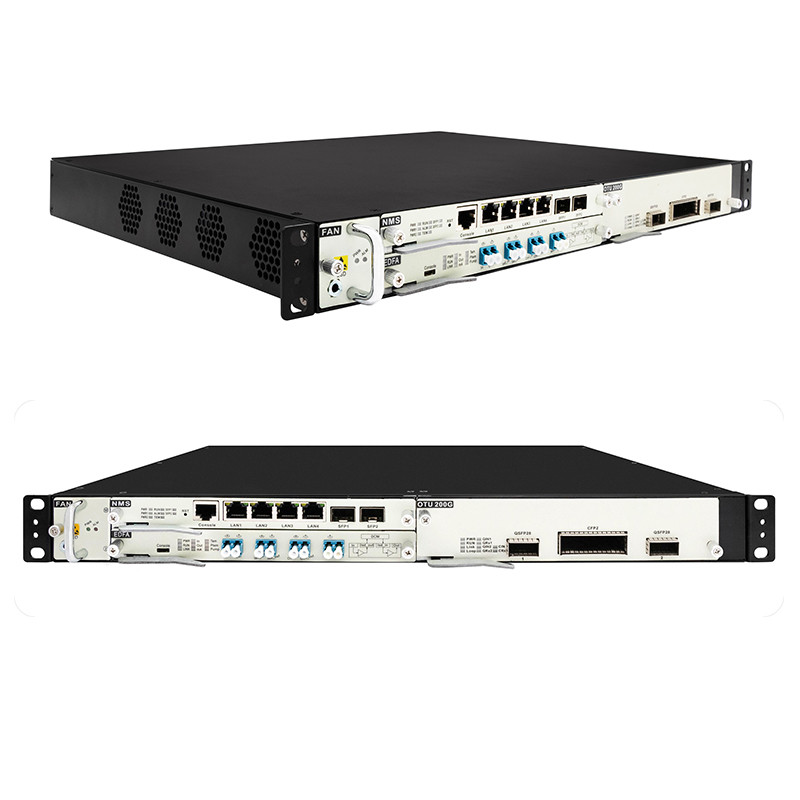

| 占有スロット数 | OSP3800 全シリーズシャーシに対応、1 スロット占有、（0.5U） | |
| 光インターフェース | LC/UPC | |
| 最大消費電力 | 15W | |
| MTBF | ＞100,000 時間 | |

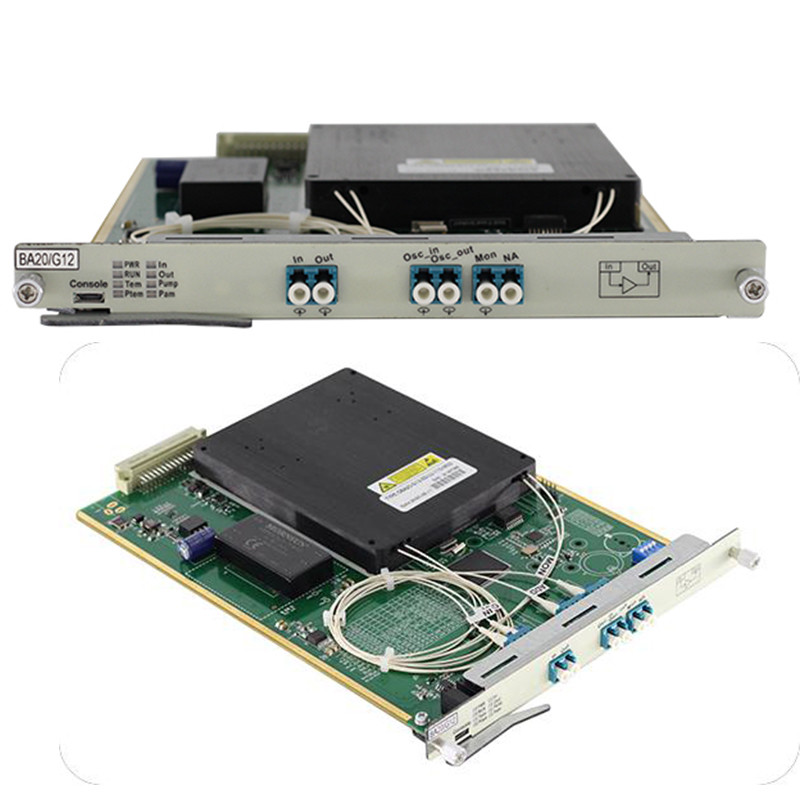

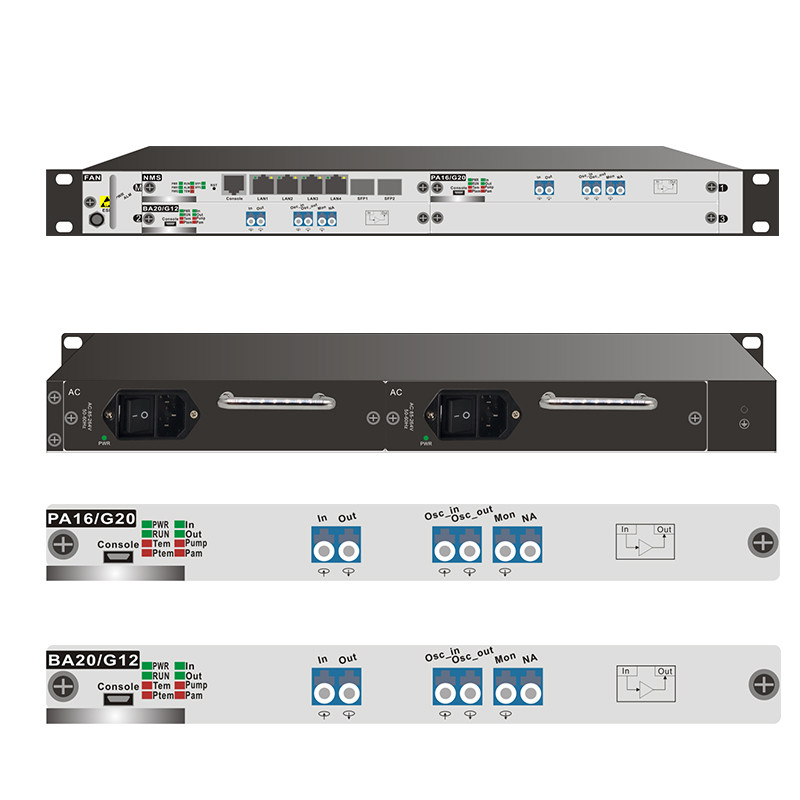

構造
インターフェース定義
| インターフェース | 項目 | 機能/説明 |
| In | EDFA 入力インターフェース | 小信号光パワー入力ポート |
| Out | EDFA 出力インターフェース | EDFA 増幅出力光ポート。 |
| OSC_IN | 監視チャネル入力ポート | ネットワーク管理カード SFP TX にリンクしてネットワーク管理情報を送信します。 |
| OSC_Out | 監視チャネル出力ポート | ネットワーク管理カード SFP RX にリンクしてネットワーク管理情報を送信します。 |
| MON | 監視ポート | EDFA パフォーマンス監視インターフェース、OPM または分光器にリンクします。 |
インジケータの説明
| インターフェース | 項目 | 説明 |
| PWR | EDFA 電源インジケータ | 点灯: EDFA 電源正常; 消灯: 電源障害。 |
| RUN | EDFA 動作インジケータ | 点灯: EDFA 正常動作中; 消灯: 動作障害。 |
| In | EDFA 入力アラームインジケータ | 点灯: 入力が異常; 消灯: 入力正常。 |
| Out | EDFA 出力アラームインジケータ | 点灯: 出力が異常; 消灯: 出力正常。 |
| Tem | EDFA モジュール温度アラームインジケータ | 点灯: EDFA モジュールの温度が異常; 消灯: モジュールの温度が正常。 |
| Ptem | ポンプ温度アラームインジケータ | 点灯: ポンプ温度が異常; 消灯: ポンプ温度が正常。 |
| Pump | ポンプ警告インジケータ | 点灯: ポンプがオフ; 消灯: ポンプがオン。 |
| Pam | ポンプ電流アラームインジケータ | 点灯: ポンプ電流が異常; 消灯: ポンプ電流が正常。 |
はじめに
EDFA（エルビウム添加ファイバ増幅器）光増幅器カードの主な機能は、伝送リンク内の信号光の電力補償を実行することであり、Cバンドで最大48チャネル（チャネル間隔100GHz）または96チャネル（チャネル間隔50GHz）を同時に増幅できます。
光信号は、フラットゲイン、調整可能なゲイン、および小さなノイズ指数という特性を持っています。
DWDMシステム、将来の高速システム、および全光ネットワーク長距離伝送に不可欠で重要な部分です。
EDFAカード監視情報
セットアップ
1. 入出力電力アラームしきい値設定
増幅器の入出力電力のアラームしきい値は、ネットワーク管理を通じて設定できます。入力電力がしきい値を下回ると、EDFAはアラームを発します。このとき、EDFAポンプはオフになり、EDFAは動作しません。EDFA出力がしきい値を下回ると、アラームがプロンプトされます。
2. 動作モード設定
増幅器の動作モードは、ネットワーク管理を通じて設定できます。AGC定数ゲインモード、APC定数出力モード、ACC定数電流モード。ゲインはAGCモードで設定でき、設定範囲は±1dbが最適です。出力電力はAPCモードで設定でき、設定範囲は±1dBmが最適です。
3. アイプロテクションモード設定
設置・デバッグ・トラブルシューティング時に、ネットワーク管理システムを通じて増幅器のアイプロテクションモードをオンにすることで、EDFAの出力電力を下げ、保守担当者の怪我を防ぐことができます。
