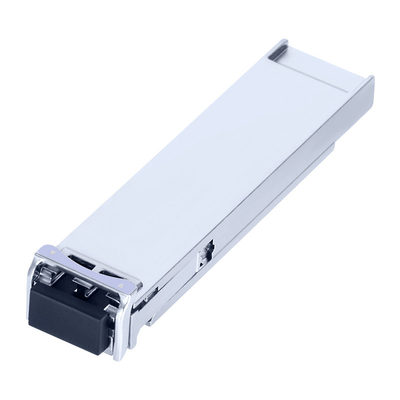

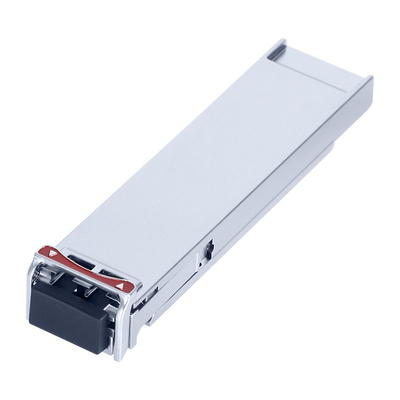

40KM リーチ 10G DWDM XFP モジュール
記述
XFPモジュールは,SMFで9.953~11.1Gbpsのデータ速率と40kmまでの送信距離をサポートする10Gスモールフォームファクタープラッガブル (XFP) マルチソース協定 (MSA) に準拠している.
トランシーバーモジュールは,100GHz Cバンド1528.77~1563.05nm DWDM冷却EMLレーザーとPIN光二极管の受信機を搭載した送信機で構成される.送信機と受信機は,広い温度範囲内で分離され,最適な熱散と優れた電磁遮蔽を提供し,10 GbEシステムの高いポート密度を可能にします..
光学および電気特性
| パラメータ | シンボル | ミニ | 典型的な | マックス | ユニット | 注記 | ||
| 送信機 | ||||||||
| 中央波長 | λc | 1528.77 | 1563.05 | nm | ||||
| スペクトル幅 (−20dB) | Δλ | 1 | nm | |||||
| 側モード抑制比 | SMSR | 30 | dB | |||||
| 中央波長間隔 | 100 | ゲルハーツ | ||||||
| 平均出力 | パウト | -1 | +2 | dBm | 1 | |||
| 絶滅率 | 緊急事態 | 8.2 | dB | |||||
| データ入力スイング微分数 | VIN | 180 | 950 | mV | 2 | |||
| 入力差阻力 | ZIN | 90 | 100 | 110 | オー | |||
| TXを無効にする | 無効にする | 2.0 | Vcc | V | ||||
| 有効にする | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中央波長 | λc | 1450 | 1620 | nm | ||||
| 受容器の感受性 | -16歳 | dBm | 3 | |||||
| 受信機の過負荷 | 0.5 | dBm | 3 | |||||
| ローズ・デ・アセット | ロスト | -17歳 | dBm | |||||
| ローズ・アースート | ロサ | -26歳 | dBm | |||||
| LOS ヒステレシス | 0.5 | 4 | dB | |||||
| データ出力スイング差分 | ヴォート | 400 | 600 | 800 | mV | 2 | ||
| ロス | 高い | 2.0 | Vcc | V | ||||
| 低い | 0.8 | V | ||||||
製品の特徴
申請
機械図
注文情報
| 部分番号 | 製品説明 |
| OXSPLXG40D-Dxx | 9.953~11.1Gbps,1528.77~1563.05nm DWDM,シングルモード,40km,0~+70oC |
| λC波長ガイド | |||||
|
ITUチャンネル 製品コード |
周波数 (THz) | 波長 |
ITUチャンネル 製品コード |
周波数 (THz) | 波長 |
| 17 | 191.7 | 1563.86 | 40 | 194.0 | 1545.32 |
| 18 | 191.8 | 1563.04 | 41 | 194.1 | 1544.52 |
| 19 | 191.9 | 1562.23 | 42 | 194.2 | 1543.73 |
| 20 | 192.0 | 1561.41 | 43 | 194.3 | 1542.93 |
| 21 | 192.1 | 1560.60 | 44 | 194.4 | 1542.14 |
| 22 | 192.2 | 1559.79 | 45 | 194.5 | 1541.34 |
| 23 | 192.3 | 1558.98 | 46 | 194.6 | 1540.55 |
| 24 | 192.4 | 1558.17 | 47 | 194.7 | 1539.76 |
| 25 | 192.5 | 1557.36 | 48 | 194.8 | 1538.97 |
| 26 | 192.6 | 1556.55 | 49 | 194.9 | 1538.19 |
| 27 | 192.7 | 1555.74 | 50 | 195.0 | 1537.40 |
| 28 | 192.8 | 1554.94 | 51 | 195.1 | 1536.61 |
| 29 | 192.9 | 1554.13 | 52 | 195.2 | 1535.82 |
| 30 | 193.0 | 1553.32 | 53 | 195.3 | 1535.04 |
| 31 | 193.1 | 1552.52 | 54 | 195.4 | 1534.25 |
| 32 | 193.2 | 1551.72 | 55 | 195.5 | 1533.46 |
| 33 | 193.3 | 1550.92 | 56 | 195.6 | 1532.68 |
| 34 | 193.4 | 1550.11 | 57 | 195.7 | 1531.89 |
| 35 | 193.5 | 1549.32 | 58 | 195.8 | 1531.12 |
| 36 | 193.6 | 1548.51 | 59 | 195.9 | 1530.33 |
| 37 | 193.7 | 1547.71 | 60 | 196.0 | 1529.55 |
| 38 | 193.8 | 1546.92 | 61 | 196.1 | 1528.77 |
| 39 | 193.9 | 1546.12 | - | - | - |
