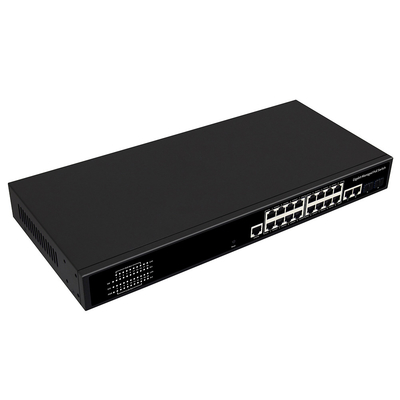

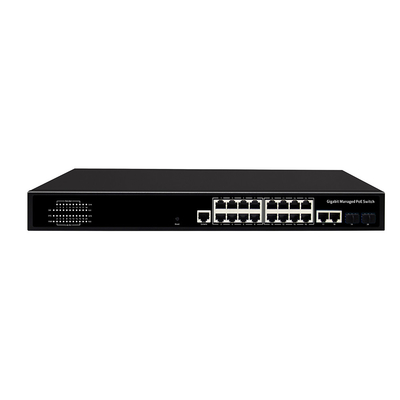

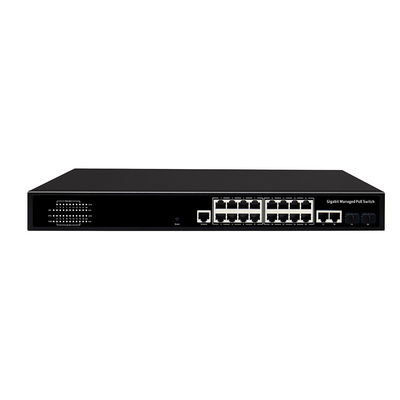

20ポート銅線/SFPアップリンク300WギガビットマネージドPoEスイッチ
PoEマネージドスイッチの仕様
| 入出力ポート | |

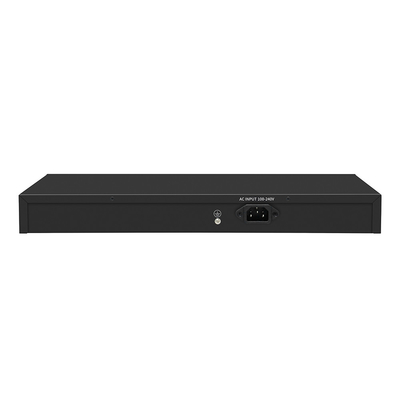

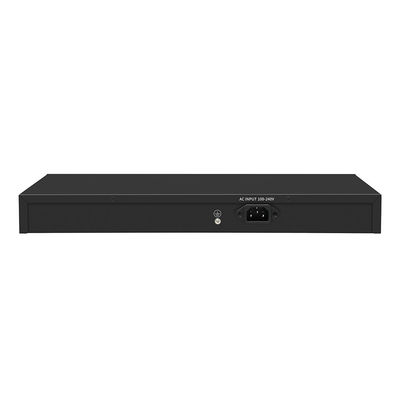

| AC入力 | AC100-240V、50/60Hz |
| イーサネットポート |
16 * 10/100/1000Mbps PoEポート 2 * 10/100/1000Mbpsアップリンクポート 2 * 1000Mbps SFPポート 1 * RJ45コンソールポート |
| パフォーマンス | |
| 帯域幅 | 40Gbps |
| パケット転送レート | 29.76Mpps |
| DDR SDRAM | 128MByte |
| フラッシュメモリ | 16MByte |
| パケットバッファメモリ | 4Mbit |
| MACアドレス | 8K |
| ジャンボフレーム | 10Kbytes |
| VLAN | VLAN範囲1-4094、最大アクティブVLANは256 |
| 標準 | |
| ネットワークプロトコル |
IEEE 802.3:イーサネットMACプロトコル IEEE 802.3i:10BASE-Tイーサネット IEEE 802.3u:100BASE-TXファストイーサネット IEEE 802.3ab:1000BASE-Tギガビットイーサネット IEEE 802.3z:1000BASE-Xギガビットイーサネット（光ファイバー） IEEE 802.3ad:リンクアグリゲーションを実行するための標準的な方法 IEEE 802.3x:フロー制御 IEEE 802.1ab:LLDP/LLDP-MED（リンクレイヤーディスカバリープロトコル） IEEE 802.1p:LANレイヤーQoS/CoSプロトコル トラフィック優先度（マルチキャストフィルタリング機能） IEEE 802.1q:VLANブリッジ操作 IEEE 802.1x:クライアント/サーバーアクセス制御および認証プロトコル IEEE 802.1d:STP IEEE 802.1s:MSTP IEEE 802.1w:RSTP |
| PoEプロトコル |
IEEE802.3af（15.4 W） IEEE802.3at（30 W） |
| 業界標準 |
EMS: EN61000-4-2（ESD） EN61000-4-5（サージ） |
| ネットワークメディア |
10BASE-T: Cat3、4、5以上UTP（≤100 M） 100BASE-TX: Cat5以上UTP（≤100 M） 1000BASE-TX: Cat5以上UTP（≤100 M） |
| ファイバーメディア |
マルチモードファイバー: 50/125、62.5/125、100/140um シングルモードファイバー: 8/125、8.7/125、9/125、10/125um |
| 認証 | |
| 安全証明書 | CE、FCC、RoHS |
| 環境基準 | |
| 動作環境 |
動作温度: -10~50℃ 保管温度: -40~70℃ 動作湿度: 10%~90%、結露なし 保管湿度: 5%~95%、結露なし |
| 機能表示 | |
| インジケーター | PWR、SYS、PoE/ACT、Link/ACT |
| PWR（電源インジケーター） |
点灯:電源供給中 消灯:電源なし |
| SYS（システムインジケーター） |
点滅:システム起動中 点灯:システム稼働中 |
| PoE/ACT |
点灯:PoEオン 消灯:PoEオフ |
| Link/ACT |
点灯:リンク接続 点滅:データ送信中 消灯:リンク切断 |
| リセット | 短押しで再起動、5秒長押しで工場出荷時設定に戻す |
| 物理的仕様 | |
| 製品情報 |
製品寸法: 440*204*44mm 梱包寸法: 500*290*85mm 製品N.W: 2.78KG 製品G.W: 3.44KG |
| 梱包情報 |
カートン寸法: 520*445*310mm 梱包数量: 5個 梱包重量: 17.55KG（200W）/ 18.2KG（300W） |
| 電圧 |
入力電圧: AC100-240V/50-60Hz 電源: 52V 3.84A / 52V5.76A |
| 電力 |
製品電力: 最大15W / 最大15W POE電力: 最大180W / 最大280W |
| 梱包リスト |
イーサネットスイッチ: 1セット 取扱説明書: 1個 証明書、保証書: 1個 電源コード: 1個 シリアルケーブル: 1個 ラックイヤー: 1ペア |
ラックマネージドスイッチの主な機能
CCTV PoEスイッチの寸法
商用ネットワークスイッチの用途
ギガビットマネージドスイッチのソフトウェア機能
L3マネージドスイッチ機能
| L3機能 | |
| IPv4 | IPv4 VLANインターフェース |
| IPv4スタティックルート | |
| ARP | |
| IPv6 | IPv6 VLANインターフェース |
| IPv6スタティックルート | |
| IPv6 ND | |
L2マネージドスイッチ機能
| L2機能 | |
| ポート | ポートスイッチ |
| ポートの説明 | |
| ポート速度 | |
| ポートデュプレックス | |
| ポートフロー制御 | |
| ジャンボ、最大10K | |
| EEE | |
| ファイバーモジュール（DDM） | |
| リンクアグリゲーション | 負荷分散ポリシーをサポート; MACおよびIP-MACに基づく |
| スタティックおよびダイナミックグループ | |
| LACPをサポート | |
| 最大8グループ | |
| ストーム制御 | ブロードキャスト |
| 不明なマルチキャスト | |
| 不明なユニキャスト | |
| ポートミラーリング | 1対1モニター |
| 多対1モニター | |
| イングレッション/エグレッション/両方 | |
| 最大4つのセッショングループ | |
| ポートセキュリティ | MACアドレスの制約 |
| ポートセキュリティMACアドレス | |
| 保護/制限/シャットダウン | |
| ポート分離 | |
| ポートレート制限 | |
| ループバック検出 | |
| VLAN | アクセス/トランク/ハイブリッド |
| VLANトンネル（Q-in-Qトンネル） | |
| 1～4094の構成可能なVID; 最大256のスタティックVLANグループ |
|
| 音声VLAN | |
| MAC VLAN | |
| 監視VLAN | |
| プロトコルVLAN | |
| GVRP | |
| MACアドレス | ダイナミックアドレス |
| スタティックアドレス | |
| フィルタリングアドレス | |
| スパニングツリープロトコル | STP/RSTP/MSTP |
| BPDUフィルタ | |
| BPDUガード | |
| エッジポート | |
| LLDP | LLDP |
| LLDP MED | |
| マルチキャスト | IGMPスヌーピング |
| IGMP V1/V2/V3 | |
| ルーターポート | |
| スタティックIGMPグループアドレス | |
| IGMPグループフィルタリング | |
| クエリア | |
| MLDスヌーピング | |
| MVR | |
| QoS | トラフィック分類ベース、厳密な優先度とWRR |
| ポート優先度 | |
| 802.1P優先度 | |
| IP TOS優先度 | |
| IP DSCP優先度 | |
| ポートあたり最大8つのキューをサポート | |
| 優先度再マーキング | |
| PoE | |
| PoE設定 | PoE温度 |
| PoEタイプ/レベル/電力/電圧/電流 | |
| PoEスイッチ | |
| PoEウォッチドッグ | |
| PoE電力AF/AT適応 | |
| PoEスケジュール | |
| PoEポートタイマー再起動 | |
| サービス | |
| DHCP | DHCPサーバー |
| IPプール | |
| スタティックバインディング | |
| DHCPリレー | |
| アクセスプロトコル | HTTP |
| HTTPS | |
| Telnet | |
| SSHv2 | |
| マネージャーACL | |
| セッションタイムアウト | |
| パスワード再試行回数 | |
| サイレント時間 | |
| セキュリティ | |
| AAA | RADIUS |
| TACACS+ | |
| 802.1X | |
| ポート/MAC/ローカル/WEBに基づく | |
| DHCPスヌーピング | グローバル/VLAN |
| オプション82 | |
| 回線ID | |
| IPソースガード | |
| ダイナミックARPインスペクション | |
| DoS | |
| ACL | MAC ACL |
| IPv4 ACL | |
| IPv6 ACL | |
| 診断 | |
| Syslog | ログメッセージ |
| リモートサーバー | |
| Ping | |
| トレースルート | |
| 銅線テスト | |
| UDLD | |
| 管理 | |
| マネージャーアクセス | コンソール |
| HTTP/HTTPS | |
| Telnet | |
| SSH | |
| SNMP | |
| マネージャーIP | スタティックアドレス |
| DHCPクライアント | |
| IPv4およびIPv6アドレスをサポート | |
| マネージャーVLAN | |
| DNS | |
| 時刻同期 | SNTP |
| 手動時刻 | |
| SNMP | V1/V2C/V3 |
| コミュニティ | |
| V3ユーザー | |
| グループ | |
| トラップホスト | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493ブリッジMIB | |
| RFC 1643イーサネットMIB | |
| RFC 2819 RMON MIB（グループ1、2、3、9） | |
| RFC 2863インターフェースMIB | |
| LLDP | |
| プライベートMIB | |
| RMON | 統計 |
| 履歴 | |
| イベント | |
| アラーム | |
| ユーザー | |
| ファームウェア | ファームウェアアップグレード |
| 設定 | アップロードとダウンロード |
| 保存 | |
| 再起動 | |
| 工場出荷時設定 | |
| 規格準拠 | |
| IEEE 802.3xフロー制御とバックプレッシャー | |
| LACPによるIEEE 802.3adポートトランキング | |
| IEEE 802.1Dスパニングツリープロトコル | |
| IEEE 802.1wラピッドスパニングツリープロトコル | |
| IEEE 802.1sマルチプルスパニングツリープロトコル | |
| IEEE 802.1pサービスクラス | |
| IEEE 802.1Q VLANタギング | |
| IEEE 802.1xポート認証ネットワーク制御 | |
| IEEE 802.1ab LLDP | |
| IEEE 802.3af Power over Ethernet | |
| IEEE 802.3at Power over Ethernet Plus | |
| RFC 768 UDP | |
| RFC 793 TFTP | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
保証
商用製品は1年、産業用製品は3年。
技術サポートは無料で提供されます。
| 製品カテゴリ | 保証期間 |
| ファイバーイーサネットメディアコンバーター | 1年 |
| 光ビデオコンバーター | 1年 |
| ファイバースイッチ | 1年 |
| イーサネットスイッチ | 1年 |
| シリアルファイバーコンバーター | 1年 |
| PDHマルチプレクサ | 1年 |
| CCTV PoEスイッチ | 1年 |
| 商用マネージドスイッチ | 1年 |
| 商用PoEマネージドスイッチ | 1年 |
| Din電源 | 3年 |
| 産業用イーサネットスイッチ | 3年 |
| 産業用PoEスイッチ | 3年 |
| 産業用マネージドスイッチ | 3年 |
| 産業用PoEマネージドスイッチ | 3年 |
| CWDMモジュール | 1年 |
| DWDM/OTNデバイス | 1年 |
