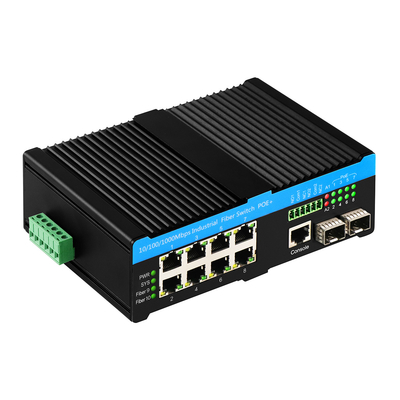

Olycom 8 ポート PoE++ ネットワーク ギガビット管理スイッチ
90 ワット PoE スイッチの主要特徴
ポエスイッチ硬化仕様
| 製品名 | 10/100/1000Mbps 管理された産業用POEファイバースイッチ ((2F+8TP) |
| 港 |
2 x 1000Mpbs SFPポート,1G/2.5G 両方対応 SM: 1310nm/1550nm,20km; 1490nm/1550nm,40~120km MM: 1310nm, 2Km; 850nm, 500メートル 8x10/100/1000M UTP RJ45 ((MDI/MDIX自動検出をサポートする) |
| スタンダード | IEEE 802 について3IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID | 4096 |
| ジャンボフレーム | 9.6KB |
| MAC アドレス 表 サイズ | 8K |
| 切り替え機能 |
送信方式: 保存と転送 システム帯域幅: 26Gbps (交通渋滞ではない) |
| ネットワークメディア |
10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m) 100/1000BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m) SFPポート,送信距離: 20Km,40Km,60Km,80Km,100Km |
| LED | 電力,ネットワーク,ファイバー |
| 電源 |
POE電源入力電圧: 48V (最大57V) 単一のPoE電源出力: 90W (ポート1~8) PoE出力電圧: 48V |
| 環境 |
作業温度: -40~75°C 保存温度: -40°C~85°C 作業湿度 10%~90% 凝縮しない 貯蔵湿度: 10%~95%,冷却しない |
| 産業基準 |
ESD:IEC61000-4-2, ±15KV空気, ±6KV接触 EFT:IEC61000-4-4,一般的 ±6KV 突発電流:IEC61000-4-5,差分 ±2KV,一般±6KV |
|
認証 |
CE-EMC:EN 55032:2015+AC:2016+A1:2020+A11:2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63 について4:2014 |
| メカニカル情報 |
殻: 波紋金属殻 安全クラス:IP40 サイズ: 165 x 112 x 45.5mm 設置方法:ディンレール設置 |
| 保証 | 1年以内に交換 3年修理 |
経営
90W BT PoE スイッチの適用
よくある質問
管理によってPOE出力を調整しても大丈夫です
1~8POEのEthernetポートを 90Wにすることができます.
別のポートでは,ポート1~4POEが90Wで,ポート5~8POEが30Wで,またはPOEなし.
実際のアプリケーションでは通常POE出力の4つのレベルがあります.
15.4W/30W/60W/90W,すべてサポートされ,管理によって調整できます.
POEが動作しているときに緑色です.
POEが無効になったとき
管理経由で任意の2つのポート (ファイバーまたはイーサネット) を監視しても大丈夫です.
上記の例と同じで,管理はポートの組み合わせを調整できます.
例えば"つのアラーム設定はEthernet 5ポートで もう"つはファイバー1ポートです
この場合,Ethernet 6ポートがダウンしている場合,アラームポートは応答しません.
設定の別の方法は,すべてのポート (ファイバー/イーサネット) をクリックして,下のインターフェースを参照してください
アラームポートが赤くなります
これはSTPやERPSで設定できます
2-SFPリング (最も基本的なフォーマット) をベースに
6~7つのスイッチは STP リングをすると 1回ループで大丈夫です
ERPSによって行われれば 数え切れないほどです
8つのUTPポート (コンボポートを除く) のPDデバイスにPOE++電力を連続的に供給することができる.
この電源は,フルロードの場合,最低15Aの電源が必要です.
しかし実際の応用では 電力消費の多すぎるデバイスを 単一のスイッチに接続することをお勧めしません これは安定性に影響します
