Olycom 8ポート ギガビット PoE マネージドファイバースイッチ

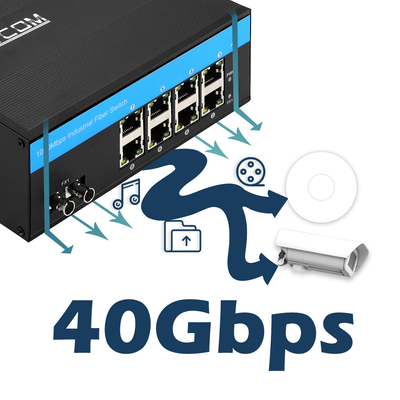

ギガビットネットワークスイッチの基本機能

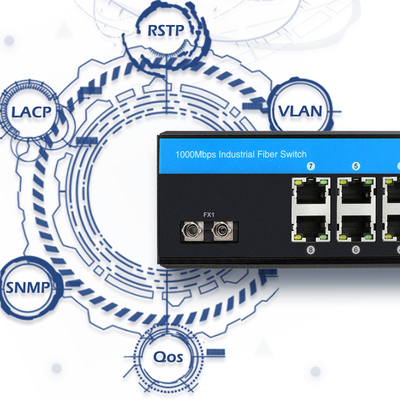

L2マネージドスイッチのソフトウェア機能
8ポートPoEスイッチの仕様
製品名 | Olycom ギガビットマネージドインダストリアルPoEファイバースイッチ(1F+8TP) |
型番 | IM-FP188GW |
ポート |
1*100Mbps STファイバー SM:1310nm/1550nm、20Km; 1490nm/1550nm、40〜120Km MM:1310nm、2Km; 850nm、500メートル 8*10/100/1000M UTP RJ45(MDI/MDIXオートセンシングをサポート) |
プロトコル |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
スイッチング機能 |
伝送モード:ストアアンドフォワード 転送遅延:<10us システム帯域幅:21Gbps(トラフィックジャムなし) DRAMサイズ:128M フラッシュサイズ:16M VLAND ID:4096 MACアドレステーブルサイズ:8K ジャンボフレーム:9.6KB |
ネットワークメディア |
10BASE-T:CAT3、CAT4、CAT5非シールドツイストペア(≤100m) 100/1000BASE-TX:CAT5以上シールドツイストペア(≤100m) |
LED |
電源、ネットワーク、ファイバー PWR:電源
オレンジ:リンク/ACT 緑:1000Mネットワーク速度(100Mb/sの場合はオフ)
ファイバー:FX1 |
電源 |
入力電圧:48V(最大52V) PoE出力電圧:48V シングルPoE出力電力:30W(ポート1〜8) 最大予算:240W 逆接続:サポート |
PoE配線 | PoE af/at:1/2(V+)、3/6(V-) |
環境 |
動作温度:-40℃〜75℃ 保管温度:-40℃〜85℃ 動作湿度:10%〜90%、結露しないこと 保管湿度:10%〜95%、結露しないこと |
業界標準 |
ESD:IEC61000-4-2、±15KV空気、±6KV接触 EFT:IEC61000-4-4、一般±6KV サージ:IEC61000-4-5、差動±2KV、コモン±6KV |
認証 |
CE-EMC:EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD:EN IEC 62368-1: 2020+A11:2020 FCC:47 CFR FCC Part 15 Subpart B(Class B)ANSI C63.4: 2014 |
機械的情報 |
シェル:コルゲートメタルシェル、IP40グレードレベル 寸法:158*115*60mm 取り付け方法:DINレール/壁面取り付け 重量:0.75Kg/0.9Kg(正味/総重量) |
保証 | 3年間、生涯テクニカルサポート |
パッケージ
1. 製品1つ、コンソールケーブル1本、ユーザーマニュアル1冊、保証書1枚が1つの箱に入っています。
2. 20箱が1つのカートンに入っています。
インダストリアルファイバーモジュール | |
OSPL1G05D | 1000BASE-SX |
OSPL1G06D | 1000BASE-SX(1310nm) |
OSPL1G20D | 1000BASE-LX |
OSPL1G40D | 1000BASE-EX |
OSBL1G20D-35 | 1000BASE-BX-U(TX 1310 RX1550) |
OSBL1G20D-53 | 1000BASE-BX-D(TX 1550 RX1310) |
インダストリアルDIN電源 | |
IM-DAC220/DC48V2.5A | AC220V to DC48V2.5A、-40℃〜70℃ |
IM-DAC220/DC48V5A | AC220V to DC48V5A、-40℃〜70℃ |
IM-DAC220/DC48V10A | AC220V to DC48V10A、-40℃〜70℃ |
インダストリアルVLANスイッチのFAQ
Q:製品サンプルはどのくらいで入手できますか?
A:通常3日以内ですが、お客様の要件によって異なります。
Q:アフターサービスはどうですか?
A:24時間年中無休でオンラインで、ユーザーの現場デバイスの問題にタイムリーに対応します。
Q:メーカーですか、それとも商社ですか?
A:私たちは専門メーカーであり、主な製品には、マネージドスイッチ、POEスイッチ、インダストリアルファイバースイッチ、ファイバーメディアコンバーター、ビデオコンバーター、SFPモジュールが含まれます。
Q:このマネージドスイッチには電源が含まれていますか?
A:いいえ、電源アダプターは含まれていません。
Q:このPOE L2インダストリアルスイッチにはどのような電源が必要ですか?
A:入力電圧は12-52VDCです。入力電圧が48VDC-52VDCでない場合、非POEマネージドスイッチであり、動作することも可能です。電源は12VDC 3Aにすることができます。入力電圧が48VDC-52VDCの場合、POEマネージドインダストリアルスイッチです。
Q:POE規格とは何ですか?
A:これはインダストリアルPOE+スイッチです。電源が48VDC 5Aの場合、各ネットワークポートは30Wに達することができます。
Q:マネージドスイッチですか?
A:はい、これはインダストリアルネットワーク用のL2マネージドPOEスイッチです。
