OLYCOM OM615-HDSDIWT/R sdiから光ファイバー変換器は 40kmまでの長距離送信を提供しています この光ファイバービデオトランスミッタは SDIを自動的に認識し送信しますHD-SDI 信号と SMPTE 259M に完全に適合しているITUのデジタルビデオ規格である.
| オプティカル | |
| 波長 | 1310nm/1550nm |
| 繊維の種類と距離 |
マルチモード (50/125um) 5km, (62.5/125um) 2km シングルモード (9/125um) 20Km / 40Km |
| 送電力 | -5dBmから -10dBm |
| 敏感 な 気持ち を 抱く | -26dBmから -30dBm |
| 返済損失 | > 14dB |
| ジッター | < 0.2 IU |
| インターフェース | LC |
| ビデオ | |
| シグナルタイプ | HD-SDI,SDIデジタルビデオ信号 |
| 利益 | 統一 |
| 決議 | 8~10ビット,自動 |
| データレート | 270 Mbps 1,485 Gbps |
| 運用基準 | SMPTE 259M-C,SMPTE 292M,SMPTE 424M,ITU-R BT について601ITU-R BT1120 |
| オートデータレートロック | そうだ |
| ビデオ入力 - 送信機 | |
| 番号/信号タイプ | 2つのシングルリンクSDI,HD-SDIデジタルコンポーネントビデオ 1台Tx,1台ローカルプレビュー |
| インターフェース | 2人の女性 BNC |
| 阻力 | 750オムス |
| 名目レベル | 0.8 Vp-p |
| 最低値/最大値 | 0.5Vから1.0Vp-p |
| 収益損失 | ≥15 dB @ 5 MHz から 1.5 GHz, ≥10 dB @ 1.5 GHz から 3.0 GHz |
| 入力ケーブルの均衡 | 自動で -30dBまでのケーブル損失に対応する |
| ビデオ出力 - 受信機 | |
| 番号/信号タイプ | 2 単一リンク SDI,HD-SDI デジタルコンポーネント ビデオ 1 Rx, 1 バックアップ / 共有 |
| インターフェース | 2人の女性 BNC |
| 阻力 | 750オムス |
| 再びクロックする | 270 Mbps,1.485 Gbps の自動化,または認識されていない速度のバイパス |
| 名目レベル | 0.8 Vp-p |
| 最低値/最大値 | 0.5Vから1.0Vp-p |
| 収益損失 | < 25 dB @ 100 MHz |
| 電気,環境,機械 | |
| 電圧 | DC12V1A |
| 電力消費量 | 12W |
| 動作温度 | -35°C+75°C |
| 貯蔵温度 | -40°C~85°C |
| 湿度 | 5~95% 凝縮しない |
| サイズ | 117mm L × 80mm W × 22mm |
| 体重 | 0.35KG 単位で |
| EMI/RFI | FCC Part 15 クラスA,EUEMC表示 |
| MTBF | >100000時間 |
適用する
このビデオ光学変換トランスミッターは,デジタルサイネージ,放送,ステージ,およびHDCCTVアプリケーションで使用するために,政府,軍事,医療環境で好まれています.
注文オプション
| OM615-HDSDIWT/R-LC20 | HD-SDI ファイバーオプティックビデオ送信機と受信機,SDI/HD-SDI ビデオおよび埋め込み信号,HD ビデオ SFP,シングルモード,LC コンネクタ,20km |
|
OM615-HDSDIWT/R-LC40 |
HD-SDIファイバーオプティックビデオ送信機と受信機,SDI/HD-SDIビデオおよび埋め込み信号,HDビデオSFP,シングルモード,LCコネクタ,40Km |

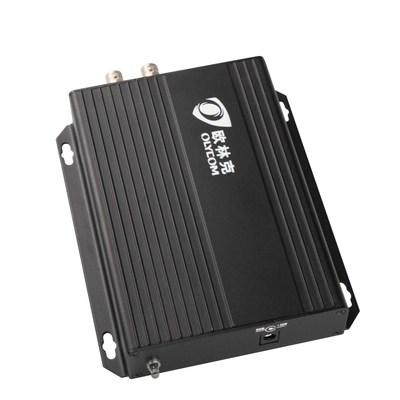

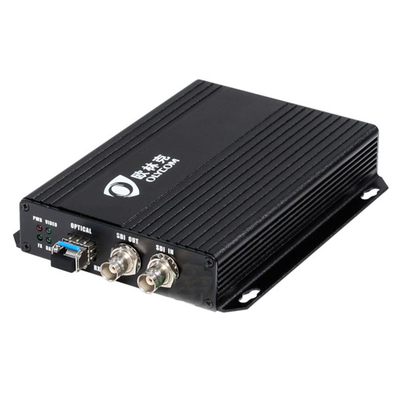

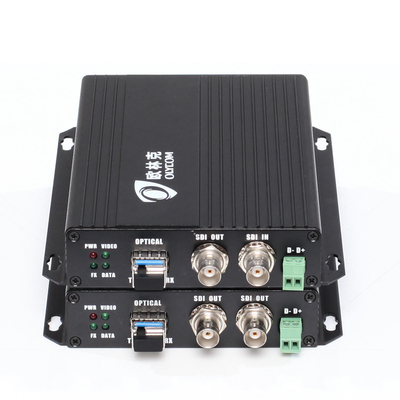

製品写真
