アナログビデオデータ オーディオコンタクト 閉じる 光ファイバー変換器
モデル名:OM610-1V↑1D↑↓1A ↑↓1K↑↓1EWT/R
モデル名を支持します
ファイバー変換機,メディア変換機,光学ビデオ変換機とも呼ばれ,この光学ファイバービデオ送信機と受信機は以下の機能を提供し,したがって政府で好まれています.軍人医療環境に関するプロジェクトと入札
仕様
| オプティカル | |
| 波長 | 1310nm/1550nm |
| 出力 | -8~3dBm |
| オプティックファイバー |
シングルモード (9/125um) 20kmから80km マルチモード (50/125um) 1Km (62.5/125um) 500m |
| 敏感 な 気持ち を 抱く | -30dBm |
| インターフェース | FC/ST/SC |
| ビデオ | |
| 帯域幅 | 8 MHz |
| 互換性のあるシステム | NTSC/PAL/SECAM |
| 阻力/電圧 | BNC 75Ω (不均衡) / 2.0Vp-p |
| 差異的な利益 | < ± 1% |
| 差分相 | < ± 1 |
| S/N比 | >60dB (重み) (8ビット) |
| インターフェース | BNC |
| データ | |
| データプロトコル | RS232,RS422,マンチェスター,BIPHASEデータ |
| 帯域幅 | 0~300kbps |
| 誤差率 | 10から9 |
| インターフェース | フェニックス・ターミナル |
| 音声 | |
| 阻力/電圧 | 600ohm (不均衡) /2.0Vp-p |
| 周波数応答 | 10~20kHz |
| 全和音歪み | <0.05% |
| 差分相 | < ± 1 |
| S/N比 | >95dB (重み) |
| インターフェース | フェニックス・ターミナル |
| 抽出率 | 48k Hz |
| 決議 | 16ビット |
| 連絡先を閉じる | |
| 信号入力 | アラーム,バイナリー入力,サポート TTL RS-232/422/485 または受動式スイッチ ボタン |
| シグナル出力 | 任意のアラーム,バイナリ出力,サポート TTL RS-232/422/485またはリレー出力 |
| インターフェース | フェニックス・ターミナル |
| イーサネット | |
| 作業モード | フルデュプレックス/ハーフデュプレックス,自動感知 |
| ネットワーク速度 | 10/100Mbps,自動センサー |
| インターフェース | RJ45 |
| 電気,環境,機械 | |
| 稼働電圧 |
スタンドアロン:220VACから5V/12VDC,ラック:ダブル 220V/-48V AC カード:シャシーで動かす |
| 動作温度 | -35°C+75°C |
| 貯蔵温度 | -45°C+85°C |
| 湿度 | 0~95% 凝縮しない |
| 寸法 と 重さ | スタンドアロンとカード:異なる構成に依存する シャーシ: 19 ′′3U |
適用する
注文 詳細
オリコン OM610シリーズ オプティカル・トランスミッターと受信機は 幅広い構成を用意していますシンプルな設定から,特定のタイプの信号の1つのチャンネルから,さまざまな信号の多くのチャンネルを持つ洗練されたソリューションまで (ビデオ)音声,データ,電話,アラーム,イーサネット).
柔軟な構成は,さまざまなニーズを満たすためにカスタマイズとODMに開放されています.
| OM610-1V↑1D↓1P1E WT/R | 1chビデオTx + 1chRS485データRx + 1ch10/100Mイーサネット + 1電話 |
| OM610-1V↑2D↓2A↑1E WT/R | 1chビデオTx + 2chRS485データRx + 2chオーディオTx + 1ch10/100Mイーサネット |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch ビデオ Tx + 2ch RS485 データ Rx + 2ch オーディオ Tx + 1ch 連絡先閉じる Tx |
| OM610-2P1EWT/R | 2ch 電話 + 1ch 10/100M イーサネット |
| OM610-2V↑1D↓1P1E WT/R | 2ch ビデオ Tx + 1ch RS485 データ Rx + 1ch 10/100M イーサネット + 1 電話 |
| OM610-2V↑2D↓2A↑1E WT/R | 2chビデオTx + 2chRS485データRx + 2chオーディオTx + 1ch10/100Mイーサネット |
| OM610-4EWT/R | 4ch 10/100M イーサネット |
| OM610-4P2D↓WT/R | 4ch 電話+ 2ch RS485 データ Rx |
| OM610-4V↑1D↓4E WT/R | 4ch ビデオ Tx + 1ch RS485 データ Rx + 4ch 10/100M イーサネット |
| OM610-4V↑1D↓4PWT/R | 4ch ビデオ Tx + 1ch RS485 データ Rx + 4ch 電話 |
| OM610-4V↑12D↓WT/R | 4ch ビデオ Tx + 12ch RS485 データ Rx |
| OM610-2D↓8PWT/R | 2ch RS485 データ Rx + 8ch 電話 |
| OM610-20D↓WT/R | 20ch RS485 データ Rx |
| 商品番号コード | |
| OM600 |
OM600 - ビデオ光学送信機/受信機, 610台式, 620カード式, 613ミニシリーズ, 615HDシリーズ |
| V | ビデオ |
| A について | 音声 |
| D | データ |
| K | アラーム (I/O,コンタクト閉じる) |
| P | 電話 |
| E について | イーサネット |
| M,W | M・マルチモード,W・シングルモード |
| S,U | S-1310nm,U-1550nm |
| T,R | T送信機,R受信機 |
| FC,ST,SC,LC | ファイバーコネクタタイプ |
| ↑,↓, ↑↓ | ↑-前 (TXからRXへ), ↓ -後ろ (RXからTXへ), ↑↓-両方向 |
| 1,2,3わかった... | 必要なチャンネルの信号量より先にある数字 |
| 0520歳 40歳 | ファイバーコネクタの作業距離の隣にある数字 |

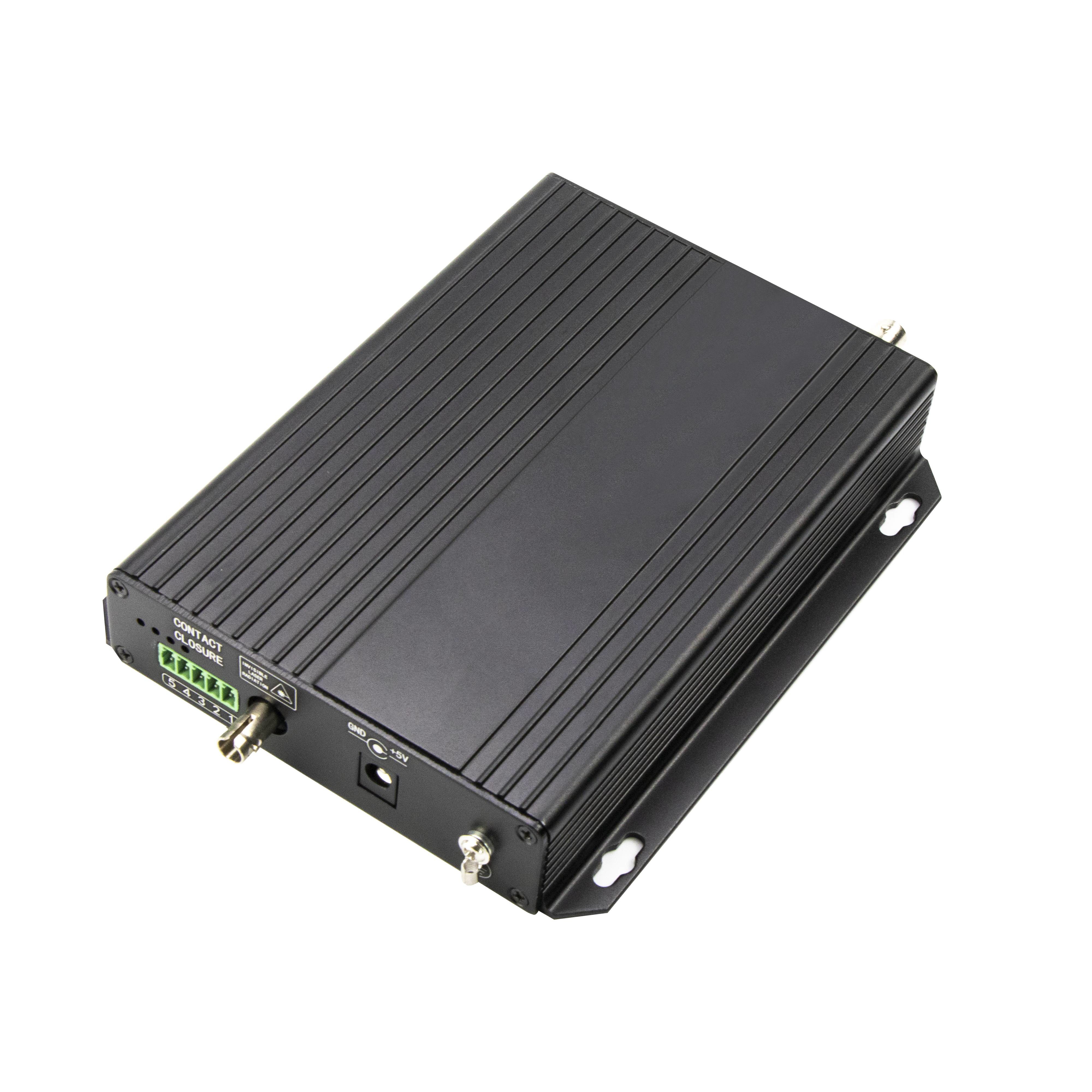

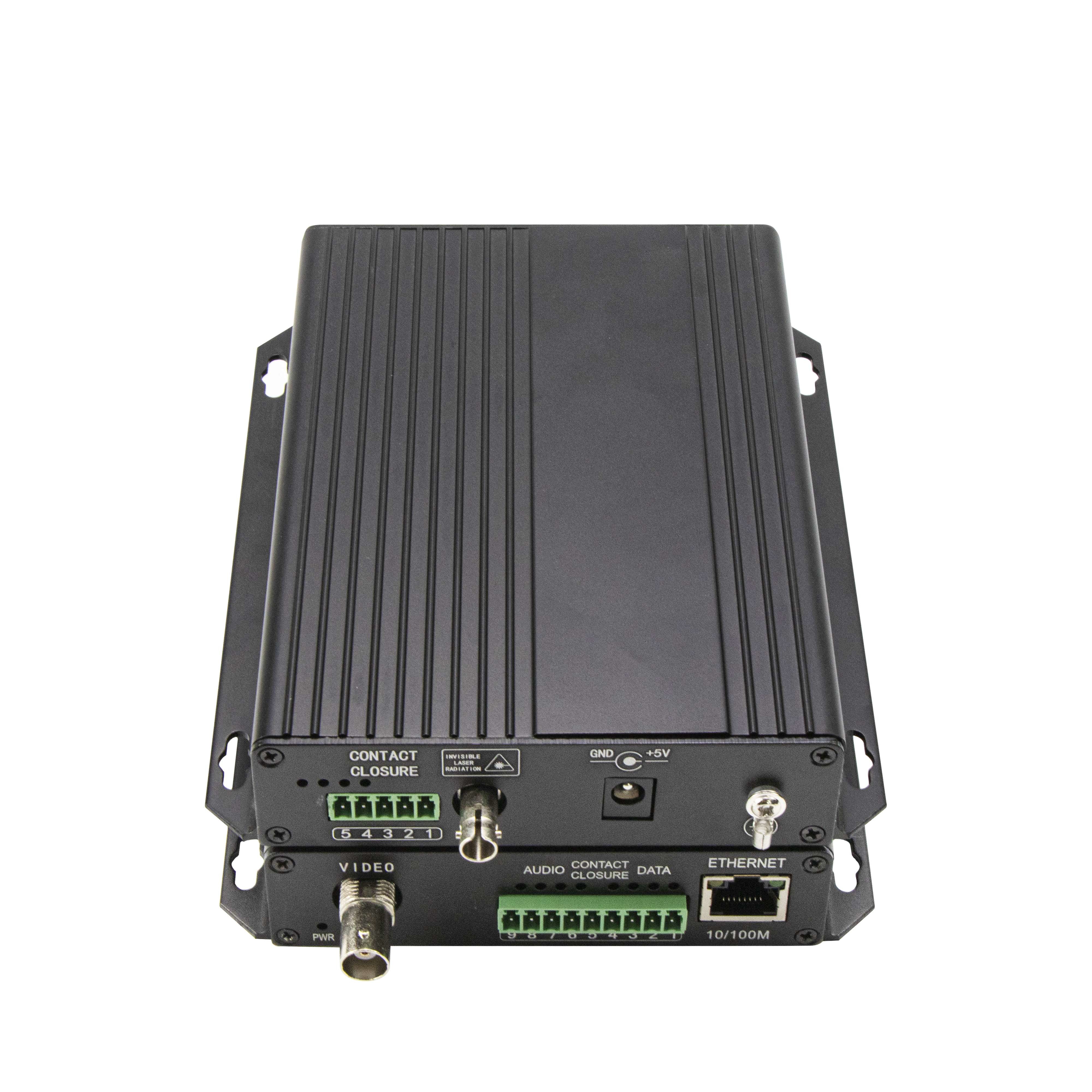

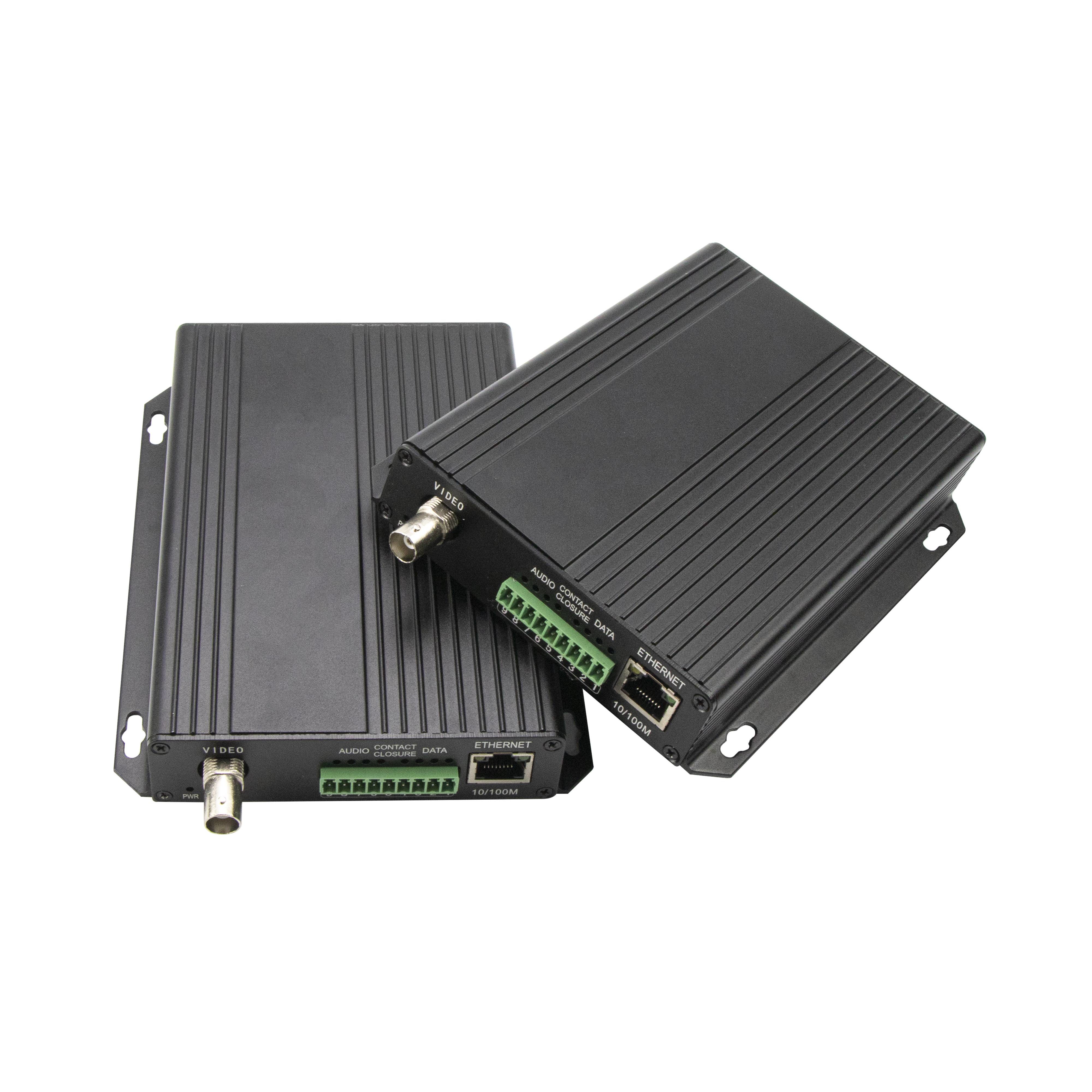

製品写真
