オリコン 6 ポート MPPT 太陽光制御モニター ギガビット PoE スイッチ
主要 な 特徴
|
製品名 |
10/100/1000Mbps ソーラー PoE スイッチ ((1F+5TP) |
|
モデル番号 |
OM155S-PSE-GE |
|
港 |
1*10/100/1000Mbps PoE++ RJ45ポート 2*10/100/1000Mbps PoE+ RJ45 ポート 2*10/100/1000Mbps 24V (パッシブ)/48V (アフ/アット) PoE RJ45ポート 1*1000Mbps SFP |
|
PoE |
|
|
PoEポート |
ポート 1-5 |
|
PoE 標準 |
ポート1: IEEE 802.3bt (4型) ポート2〜3: IEEE 802.3af/at ポート 4-5: IEEE 802.3af/at または 24V のパッシブ PoE |
|
PoE PIN 割り当て |
ポート 1: 1/2/4/5 (+), 3/6/7/8 (-) ポート2〜3 1/2 ((+),3/6 ((-) ポート 4-5: 1/2 (((+), 3/6 ((-) @IEEE 802.3af/at PoE または 4/5 (((+), 7/8 ((-) @24V 消極 PoE |
|
PoE ポートパワー |
ポート 1 の最大 90W,ポート 2-3 の最大 30W,ポート 4-5 の最大 30W@ IEEE 802.3af/at または 24W max @ 24V 消極 PoE |
|
PoE 電力予算 |
スイッチ全体のPoE電源予算の最大120W |
|
標準とプロトコル |
IEEE 802 について3IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt |
|
転送モード |
保存し送る |
|
ジャンボフレーム |
10240バイト |
|
フォワードモード |
ストレージと転送 (フルワイヤースピード) |
|
帯域幅 |
12Gbps |
|
パケット転送 |
8.92Mpps |
|
MAC アドレス 表 |
2K |
|
パケットバッファメモリ |
2.5MB |
|
LED インジケーター |
フロントパネル: 1*PW,電源表示 1*BIN バッテリー充電状態表示 1*BOT バッテリーの放電状態表示 4*ポート PoE ステータス指標 1*SFPポート表示 |
|
バックパネル: 1*CPU,システム表示 1*VOT,出力指標 1*BIN バッテリー充電状態表示 1*BOT バッテリーの放電状態表示 1*SIN,電源入力表示 1*BS バッテリー状態表示 |
|
|
DIP スイッチ |
フロントパネル:PoEウォッチドッグモード,すべてのPoEポートではPoEウォッチドッグ機能が有効で,オフライン対応のPoE駆動デバイスを自動的に検出して再起動できます. VLANモードでは,すべてのダウンリンクポートは互いに隔離されているが,アップリンクポートと通信することができる.拡張モードでは,ポート1~5のデータおよびPoE伝送距離は最大250mである. ポート4と5のPoEモード,ポート4&5の24Vの受動PoEモードまたはオフ/アットPoEモードを切り替える. |
|

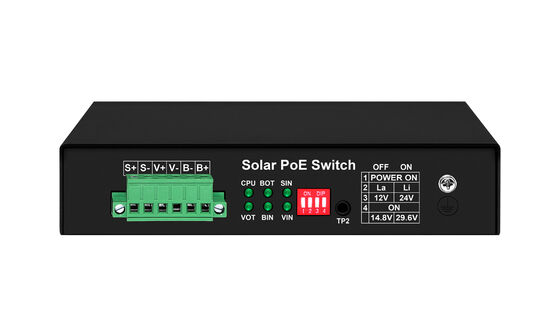

バックパネル: スイッチ電源システム バッテリータイプオプション バッテリー電圧オプション リチウム電池の電圧オプション |
|
|
使用環境 |
動作温度:-20°C~65°C 保存温度:-40°C~70°C 労働湿度:10%~90% RH 凝固しない 貯蔵湿度:5%~90%,RH 凝固しない |
|
ESD 保護 |
6kV |
|
突発免疫 |
6kV |
|
サイズ (L*W*H) |
製品サイズ:157mm*115mm*45mm パッケージサイズ:410mm*280mm*100mm |
|
N.W/G.W (kg) |
3.5/4.1kg (その他:この製品には太陽光パネルや電池が含まれていません) |
|
設置 |
DINレールタイプ (壁掛けリグ付き) |
|
保証 |
1年分の全装置 (アクセサリーは含まれていません) |

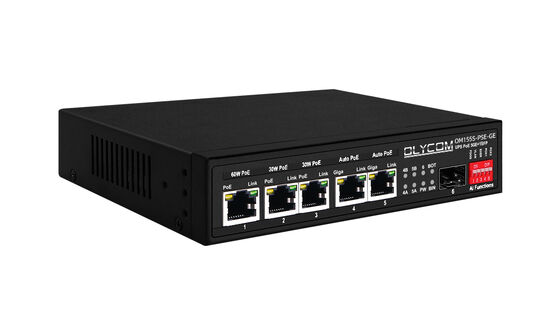

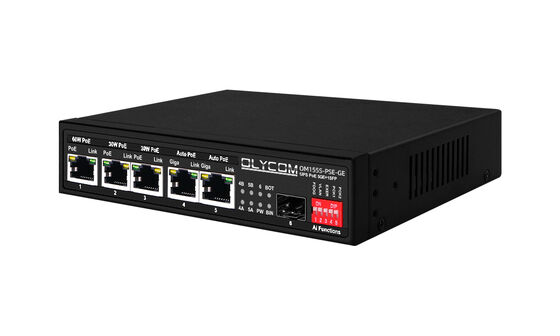

フロントパネル
|
DIP スイッチ |
ステータス |
記述 |
|
1 PoE ウォッチドッグ |
上がって |
すべてのPoEポートはPoEウォッチドッグ機能を有効にし,オフライン対応のPoE駆動デバイスを自動的に検出して再起動できます. |
|
ダウン |
PoE ウォッチドッグ 機能をオフにする |
|
|
2つのVLAN |
上がって |
すべてのダウンリンクポートは互いに隔離されていますが,アップリンクポートと通信できます. |
|
ダウン |
VLAN 機能をオフにする |
|
|
3 拡張する |
上がって |
ポート1~5のデータとPoE電源の送信距離は最大250mである. |
|
ダウン |
ポート1~5のデータとPoE電源の送信距離は最大100mである. |
|
|
4-ポート4 |
上がって |
ポート 4 は 24V 強制 PoE 駆動装置と互換性がある |
|
ダウン |
ポート4は, 24V のパシブまたは 802.3af/at PoE 駆動デバイスを自動検出できます. |
|
|
5ポート 5 |
上がって |
ポート 5 は 24V 強制 PoE 駆動装置と互換性があります |
|
ダウン |
ポート4は, 24V のパシブまたは 802.3af/at PoE 駆動デバイスを自動検出できます. |
