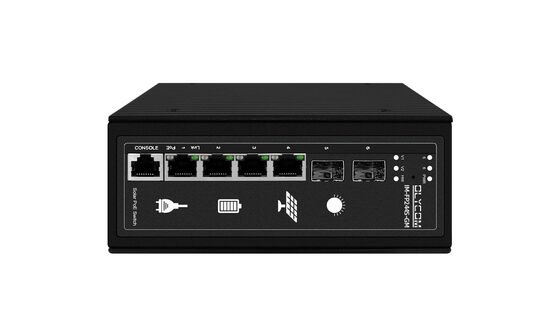

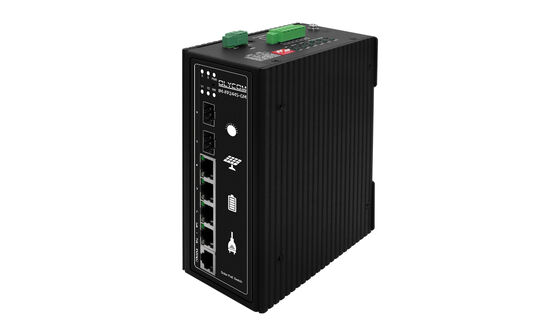

内蔵 MPPT ソーラー PoE スイッチ L2 管理ギガビット イーサネット 4 ポート DIN マウント CE

製品名

10/100/1000Mbps 管理された産業用太陽光PoEスイッチ ((2F+4TP)

モデル番号

IM-FP244S-GM

港

4*10/100/1000ベース TX PoE ポート (データ)

2*100/1000M SFPl ポート

PoEポート

1ポートはIEEE802.3af/at/poe++/btに対応し,最大90WのPoE出力

2-4ポートは IEEE802.3af/at,max 30W/port,PoEアウトをサポートしています

港の管理

1 つのコンソールポート

リセットキー

1つ

PoEブリッジ

最大120W

ネットワークプロトコル

IEEE 802 について3;

IEEE 802.3u 100BASE-TX;

IEEE 802.3ab1000BASE-T;

IEEE 802.3x;

IEEE 802.3z 1000BASE-X;

IEEE 802.3af/at AI PSE

IEEE 802.3ad;

IEEE 802.3q,IEEE 802.3q/p,IEEE 802.1w,IEEE 802.1d,IEEE 802.1S

STP (スパンディングツリープロトコル);RSTP/MSTP (ラピッドスパンディングツリープロトコル)

EPPSリングネットワークプロトコル;EAPSリングネットワークプロトコル

ポート仕様

10/100/1000BaseT (X) オート

フォワードモード

ストレージと転送 (フルワイヤースピード)

帯域幅

20Gbps

パケット転送

40.32pps

MAC アドレス 表

8K

キャッシュ

4.1M

送信距離

10BASE-T:カテゴリー34UTPは5 UTP=250メートル

100BASE-TX:Cat5またはそれ以降のUTP ((=100メートル)

1000BASE-TX: Cat6またはそれ以降のUTP ((=1000メートル)

1000BASE-SX:62.5μm/50μm MMF ((2m~550m)

1000BASE-LX:62.5μm/50μm MM ((2m~550m) または 10μm SMF ((2m~5000m) 汎用BIDIをサポートする

税率

イーサネット 10Mbps半デュプレックス,20Mbpsフルデュプレックス

Fast Ethernet 100Mbps ハーフデュプレックス 200Mbps フルデュプレックス

ギガビットイーサネット 2000Mbps フリデュプレックス

CPU

500 MHz

フラッシュ

16M

RAM

128M

ワット

充電+フルロード: 300w

スイッチ 機能 スイッチ

PWR: パワーの指標

SYS:システム指標

ネットワークポート: (ネットワーク接続指示灯は緑色)

PoE指示灯: (ネットワーク接続指示灯はオレンジ色)

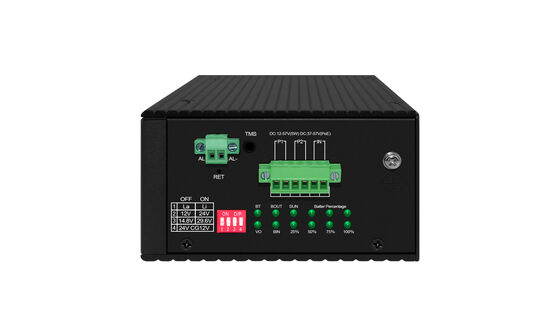

充電するLED表示

BT: バッテリー状態指標; VO: POEブースト成功指標

BOUT: バッテリーの放電表示; BIN: バッテリーの充電表示

SUN:太陽エネルギー状態表示 25%~100%:バッテリーレベル表示

充電機能

完全自動充電,最大効率98% 最大充電電流15A

統合MPPT制御

バッテリー保護機能

バッテリー電圧の完全自動認識

統合されたリチウム電池自動アクティベーションシステム

低容量始動保護システム

バッテリー温度モニタリングインターフェース

超温保護機能をサポートする

電源入力

12Vのソーラーパネル入力 (≤32V) / 12Vのバッテリーパックとペアリングをサポートします

24Vのソーラーパネル入力 (≤45V) / 24Vのバッテリーパックとペアリングをサポートします

最大電源 1200W

最大太陽電池入力電圧: 57V

DC入力 37-57V をサポートする

DC/バッテリー充電と放電 32-45V をサポートする

バッテリータイプ

デフォルト 6 つのバッテリータイプ

1: 12Vの鉛酸電池パック

2: 24Vの鉛酸電池パック

3: 12.6V リチウム電池パック

4: 25.2V リチウム電池パック

5: 14.8V リチウム鉄リン酸電池パック

6: 29.6V リチウム鉄リン酸電池パック

設定可能なバッテリーパラメータ

最大容量500AHに対応する

使用環境

動作温度:-20°C~65°C

保存温度:-40°C~70°C

労働湿度:10%~90% RH 凝固しない

貯蔵湿度:5%~90%,RH 凝固しない

稲妻

保護レベル

6KV 8/20us;8KV ESD 静電保護

IP40

サイズ (L*W*H)

製品サイズ:157mm*115mm*45mm

パッケージサイズ:410mm*280mm*100mm

N.W/G.W (kg)

3.5/4.1kg (その他:この製品には太陽光パネルや電池が含まれていません)

設置

DINレールタイプ (壁掛けリグ付き)

保証

1年分の全装置 (アクセサリーは含まれていません)

バッテリータイプ

鉛酸電池

リチウム電池

リチウム鉄リン酸電池

バッテリーの電圧

12V

24V

12.6V

25.2V

14.8V

29.6V

充電モード

MPPT ((電流と電圧制限 - 恒常電流 - 電圧制限 - 圧力と電流制限 --- 浮動電荷)

MPPT (電流と電圧を制限する恒常電流,恒常電圧)

補助充電機能

支援

バッテリーの電圧検知限界値

<12.6V

<24,8V

<12.2V

< 24.4V

<14.2V

<28.8V

定数充電電流

15A

フローティング電流

50mAから1000mA

ほら

浮き時間

3時間

ほら

充電停止

到着浮遊船のタイミング

定位電圧と同時充電電流 < 30mA

定数放出電流

6.5A

3.6A

8.5A

4A

6.5A

4A

PoE出力電圧

42~57V

PoE出力

最大120W

光電池の開き回路電圧

32V

45V

32V

45V

32V

45V

ソーラー・インプット

最大57V 最大1200W

最大充電電圧

14.7V

29.6V

12.6V

25.2V

14.8V

29.6V

浮動電荷電圧

13.7V

27.4V

ほら

ほら

ほら

ほら

放電切断電圧E

10.1V

20.2V

9V

18V

10.2V

20.4V

タイプ

デフォルトの6種類のバッテリー仕様 (12Vバッテリーパック * 3,24Vバッテリーパック * 3) 調整可能なバッテリーパラメータ

500AHまで対応する

超温保護

温度を超えたマザーボードと温度を超えた電池の自動シャットダウンをサポート (オプション)

入力保護

超電流,超電圧,遅延起動,接続防止

出力機能

超電流,超電圧,短回路

指示灯

システム正常動作指示,電池ランプ,入力正常指示,充電放電指示,多機能複合障害指示

作業温度

-20°C~+65°C
