コンパクトなモジュラー設計のワンストップ 400G/800G DWDM ソリューション
製品概要
OM5800 は、OLYCOM が発売した業界をリードする革新的な DCI OTN 伝送プラットフォームです。
OM5800 は、小型、大容量のサービス アクセス、長距離伝送、Web GUI のシンプルで便利な操作と管理、信頼性の高い操作、省エネと排出削減の特徴を備えており、長距離および大帯域幅のユーザー データセンター相互接続伝送のニーズを効果的に満たします。
OM5800 は、コスト削減のための光と電気のデカップリングと、同じシャーシ内での統合管理の両方を可能にするモジュラー設計を特徴としています。
SDN 機能により、インテリジェントでオープンなネットワーク アーキテクチャが構築されます。
このシステムは、NetConf/YANG プロトコルに基づく YANG モデル インターフェイスをサポートすると同時に、Web GUI、CLI、NetConf、SNMP などの複数の管理方法も提供して、操作を合理化します。
主な特長
1. 超高集積:
1U&2U シャーシ、2U は 4*1.6T サービス スロットをサポート、1U は 2*1.6T サービス スロットをサポートします。サービスカードは互換性があります
クライアント側:
GE/10GE/10GWAN/STM64/OTU2/100GE/をサポート
OTU4/400GEなど(詳しくはカードの詳細をご覧ください)
ライン側：
1波あたり100G/200G/400G/800Gbpsをサポート
2.超大容量:
単一のシャーシで最大 6.4T のサービス容量を伝送でき、業界をリードするレベルに達します。
3. 非常にシンプルな操作:
柔軟な定義、Web GUI インテリジェントなメンテナンス、
遠隔操作の操作性が向上し、
メンテナンス
リモートネットワークポートとシリアルポートをサポート
アクセスし、リモートのコールドおよびホット リスタートをサポートします。
シャーシとカードのリモート アップグレード、リモート構成のインポート、リモート ログのダウンロードをサポート
4. ホワイトボックスのデザイン:
Yang モデルに基づく Netconf プロトコルのサポート
Web GUI/CLI/SNMP
オープンな管理インターフェイスを待ち、オープン API をサポートし、管理の分離を実現する
5. データセンターおよびマシンルーム環境に最適:
サービス/メインコントローラー/イーサネットインターフェイス/ファン/電源カードのホットプラグをサポート
機械全体は前方空気/後空気設計で、強力な放熱能力を備えています。
マスター 1:1 バックアップ、ギガビット イーサネットのサポート
管理、OSPF ネットワーキングのサポート
データセンター用途向けのAC/HVDC/-48V電源に対応。
製品仕様
|
プロジェクト名 |
説明 |
|
|
伝送容量 |
96*200Gbps /60*400Gbps |
|
|
ネットワーク管理ユニット |
1 * Type-C USB コンソールポート MUX ポート: 2*Mux および Demux デバイス管理ポート
|
|
|
電気層カード |
200G TMUX はデュアル 2*100G から 1*200G サービスをサポートします |
|
|

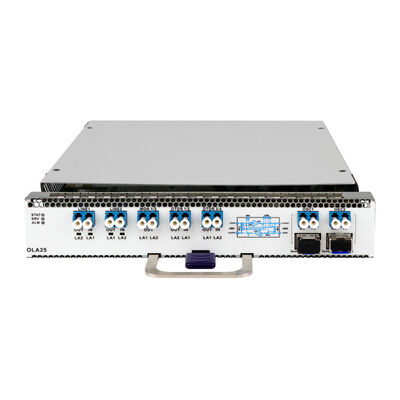

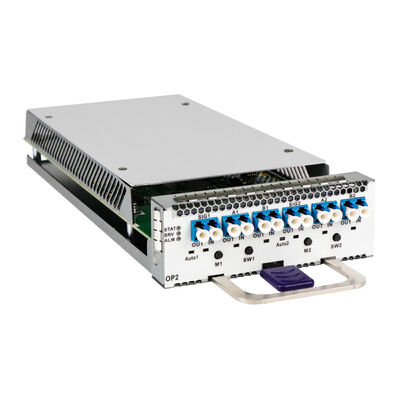

光レイヤーカード |
WSSカード / TFFカード / OPカード / OTDRカード / OCMカード / OAカード / OLAカード / PTMカード / 8波MUX / 48波MUX / 48波VMUX / 96波MUXカード |
|
|
サイズ |
1/2 サービスカード |
216 mm (幅) * 262 mm (奥行き) * 40 mm (高さ) |
|
1/4 サービスカード |
107 mm (幅) * 262 mm (奥行き) * 40 mm (高さ) |
|
|
4Uシャーシ |
16*1/4 スロットまたは 8*1/2 スロットをサポート 442mm (幅) *485mm (奥行き) * 176mm (高さ) |
|
|
2Uシャーシ |
8*1/4 スロットまたは 4*1/2 スロットをサポート 442mm (幅) *485mm (奥行き) * 88mm (高さ) |
|
|
1Uシャーシ |
4*1/4 スロットと 2*1/2 スロットをサポート 442mm (幅) * 485mm (奥行き) * 44mm (高さ) |
|
|
環境 |
使用温度 |
-5℃～45℃ |
|
保管温度 |
-40℃～80℃ |
|
|
湿度 |
5% ～ 95% 結露なきこと |
|
|
電源 |
デュアル電源 1:1 バックアップ: AC220V/高電圧 DC/-48V オプション |
|
|
消費電力 |
4U<2300W、2U<1300W; 1U <800W (全層電力/フルスピードのファンに基づく)、 |
|
テレコムQCフレームワーク
1. 品質基準
ISO9001、CE、FCC、RoHS、IEEE、ITU-Tに準拠
顧客固有の要件を含める
ベンチマークの定義: スループット、レイテンシー、消費電力、耐久性
2. 品質管理プロセス
受入検査: 光モジュール、PCB、電源、エンクロージャをチェックします。
生産管理: AOI 検査、はんだ付け品質、光学調整、ポートおよび PoE 検証
機能テスト:
スイッチ: スループット、VLAN、QoS、PoE 出力
DWDM: 波長精度、OSNR、光パワーレベル
環境試験：温度（-40～75℃）、湿度、振動
バーンイン: 高負荷動作、パケット損失と安定性を監視
最終チェック: 外観、ラベル付け、全機能の再テスト
3. 試験装置
光スペクトラムアナライザ (OSA)
トラフィック ジェネレーター (スループット、レイテンシー)
プロトコルアナライザ（TCP/IP、VLAN）
環境チャンバーと振動テーブル
4. 文書化
完全なテスト記録 (レポート、校正、認定)
トレーサビリティと欠陥追跡のための QC システム
5. 継続的な改善
根本原因分析 (RCA)
顧客のフィードバックループ
定期的なスタッフ研修
結果: 信頼性の向上、故障率の低下、アフターセールスコストの削減。
