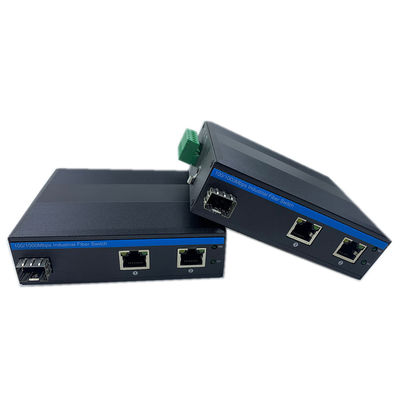

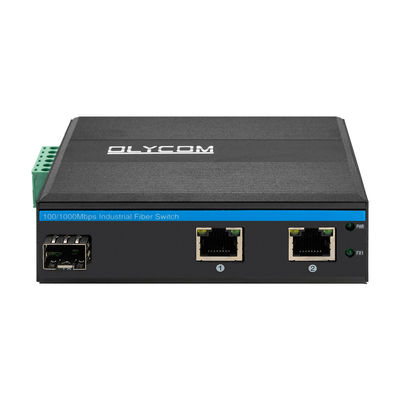

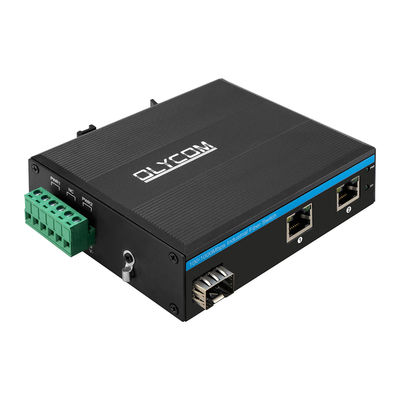

Olycom ギガビット 15.4W 30W PoE 堅牢型ネットワークスイッチ
産業用イーサネットスイッチの紹介
IM-FP122GE シリーズは、10/100/1000 Mbps 産業用 PoE 光ファイバー スイッチで、
信頼性の高い産業グレード設計により、自動化システムの継続的かつ安定した動作を保証できます。
産業用光ファイバー スイッチの仕様
| 製品名 | ギガビット非管理型産業用 PoE 光ファイバー スイッチ (1F+2TP) |
| 型番 | IM-FP122GE |
| ポート |

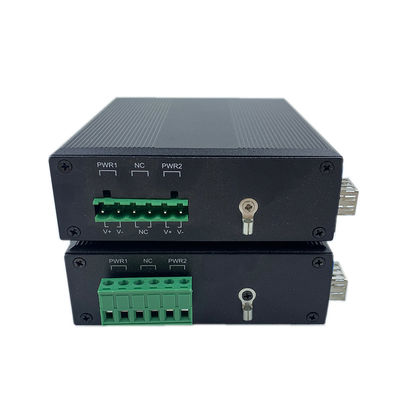

1x100/1000M SFP 光ファイバー SM: 1310nm/1550nm、20Km; 1490nm/1550nm、40～120Km MM: 1310nm、2Km; 850nm、500 メートル 2x10/100/1000M UTP RJ45 (MDI/MDIX 自動感知をサポート) 1x6 ピン電源端子台 |
| プロトコル |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3at 30W (PoE+) |
| スイッチング機能 |
伝送モード: ストアアンドフォワード 転送遅延:<10us システム帯域幅: 6Gbps (トラフィックジャムなし) 転送速度: 8.928Mmps MAC: 4K パケットバッファサイズ: 1.75Mb |
| ネットワークメディア |
10BASE-T: CAT3、CAT4、CAT5 シールドなしツイストペア (≦100m) 100/1000BASE-TX: CAT5 以上シールド付きツイストペア (≦100m) |
| LED |
電源、光ファイバー、ネットワーク、PoE PWR: 電源
光ファイバー: FX1 オン: 伝送は正常です オフ: 伝送は正常ではありません (光モジュールの故障または切断)
銅オレンジ: PoE インジケーター オン: PoE が動作しています オフ: PoE が動作していないか、これは Non-PoE デバイスです
銅グリーン: 速度インジケーター オン: 伝送速度は 1000Mbps です 点滅: 伝送中 オフ: 切断または動作速度は 10/100Mbps です |
PoE について
PoE 電源入力電圧: 48V (最大 52V)
シングル PoE 電源出力電力: 30W (ポート 1～4)
合計予算: 120W
PoE 出力電圧: 48V
逆接続: サポート
消費電力: PoE なしで全負荷時 ≦5W
PoE 配線: 1/2 (V+), 3/6 (V-)
業界標準
ESD: IEC61000-4-2、±15KV 空中、±6KV 接触
EFT: IEC61000-4-4、一般 ±6KV
サージ: IEC61000-4-5、差動 ±2KV、コモン ±6KV
認証
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
梱包リスト
備考
付属品 (DIN レールブラケット、光モジュール、電源、パッチコード、ネットワークケーブルなど) は梱包箱に含まれていません。ご自身でご用意いただくか、当社から一式ご購入ください。
配送箱の情報
製品サイズ: 11.4*9.3*3.5cm
内箱サイズ: 23*16.5*5.8cm
製品重量: 0.35Kg
梱包重量: 0.45Kg
マスターボックスサイズ: 67*33*47cm
梱包数量: 40 個
梱包重量: 20Kg
| 産業用光モジュール | |
| OSPL1E06D-85 | 100BASE-FX (850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| 産業用 DIN 電源 | |
| IM-DAC220/DC48V1.6A | AC220V ～ DC48V1.6A、-30℃～70℃ |
| IM-DAC220/DC48V2.5A | AC220V ～ DC48V2.5A、-40℃～70℃ |
